| 激振力 | 30KN |
|---|---|
| 材質 | 鑄鐵 |
| 產品類型 | 三相異步電動機 |
| 產品認證 | CCC |
| 額定電流 | 5.75A |
| 額定電壓 | 380V |
| 額定功率 | 2.5KW |
| 額定轉速 | 3000（rpm） |
| 極數 | 2極 |
| 適用范圍 | 機械設備 |
| 應用范圍 | 機械設備 |
| 品牌 | 新鄉太和 |

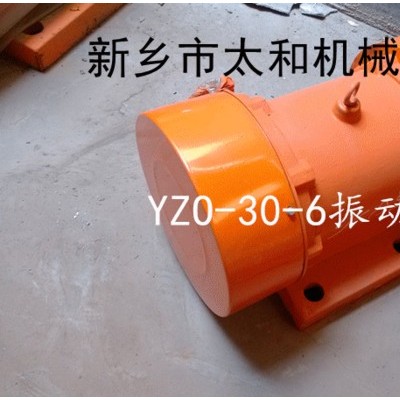

| 型號 | YZO-30-2 |
| 加工定制 | 是 |
YZO振動電機介紹：
YZO系列振動電機是由偏心機構與三相異步電動機組合而成，是動力和振動兩源合一的特種振動源。臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機具有結構簡單、安裝方便、體積小、重量輕、運行可靠、通用性強、激振力可調、可單臺使用、也可多臺組合成各種振動形式且維修量小等特點。
YZO振動電機結構：1.防護罩 2.偏心塊 3.軸承 4.支架 5.轉子軸 6.定子繞組 7.機殼
YZO系列振動電機的應用:
YZO系列振動電機廣泛應用于輕工、選煤、建材、化工、火電、水電、建設、冶金、礦山、耐火、火力、發電、糧食等行業應用極為廣泛。可配用振動篩分機、振動給料機、振動輸送機、振動烘干機、振動放礦機、振動落砂機、振動平臺(振實臺,振動造型機)振動再生機、倉壁振動器等設備。振動電機除了可以應用于一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

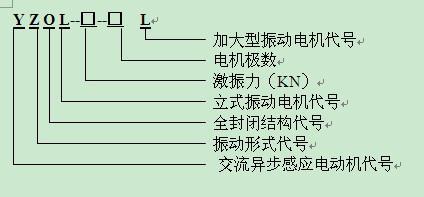

YZO振動電機型號說明 ：

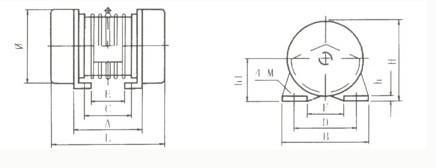

結構示意圖：
YZO振動電機特點：
1.機體重量輕，體積小，結構簡單，安裝、維修方便。
2. 振頻穩定，平穩回轉產生低噪音振動，啟動迅速，停車平穩。
3.全封閉結構，可在各粉塵（無防爆要求）、潮濕等惡劣環境下可靠工作。
4.可按照不同的用途選擇振動頻率和振幅。
5.規格齊全，能滿足各類振動機械的工作需要。
6.激振力可無級調整。
7.多方位安裝，多機單機使用均可。
8.經特殊設計可用于不同的電壓、頻率、絕緣和防護等級.
YZO振動電機技術參數表（臥式）:
| 型號 | 激振力(KN) | 功率 | 電流 | 主要結構尺寸 | ||||||||||
| L | H | A | B | C | D | h1 | Ф | h | M | 總重量 | ||||
| YZO-1.5-2 | 1.5 | 0.15 | 0.38 | 310 | 190 | 180 | 215 | 124 | 180 | 77 | 110 | 20 | 11 | 15 |
| YZO-17-4 | 17 | 0.75 | 1.8 | 450 | 300 | 235 | 320 | 150 | 260 | 136 | 260 | 25 | 28 | 78 |
| YZO-5-4 | 5 | 0.4 | 1.15 | 325 | 240 | 215 | 260 | 176 | 220 | 113 | 175 | 30 | 15 | 37 |
| YZO-2.5-2 | 2.5 | 0.25 | 0.58 | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 110 | 20 | 13 | 18 |
| YZO-20-4 | 20 | 2.0 | 4.1 | 475 | 304 | 300 | 330 | 224 | 270 | 131 | 260 | 25 | 21 | 135 |
| YZO-5-2 | 5 | 0.4 | 1.15 | 318 | 220 | 240 | 215 | 208 |
| 103 | 145 | 25 | 17 | 24 |
| YZO-8-2 | 8 | 0.75 | 1.84 | 308 | 256 | 265 | 220 | 230 |
| 122 | 175 | 25 | 18 | 35 |
| YZO-16-2 | 16 | 1.5 | 3.48 | 418 | 232 | 295 | 235 | 256 |
| 112 | 145 | 28 | 19 | 38 |
| YZO-2.5-4 | 2.5 | 0.25 | 0.58 | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 110 | 20 | 13 | 20 |
| YZO-10-4 | 10 | 1.0 | 2.3 | 435 | 301 | 250 | 295 | 180 | 236 | 142 | 215 | 25 | 19 | 54 |
| YZO-8-4 | 8 | 0.75 | 1.84 | 380 | 301 | 250 | 295 | 180 | 236 | 142 | 215 | 25 | 19 | 50 |
| YZO-16-4 | 16 | 1.5 | 3.48 | 475 | 315 | 300 | 330 | 224 | 270 | 130 | 260 | 25 | 21 | 72 |
| YZO-50-4 | 50 | 3.7 | 7.4 | 560 | 425 | 306 | 400 | 184 | 326 | 195 | 376 | 35 | 31 | 180 |
| YZO-30-4 | 30 | 2.5 | 5.75 | 515 | 390 | 295 | 395 | 184 | 326 | 195 | 305 | 30 | 31 | 159 |
| YZO-75-4 | 75 | 5.5 | 11 | 670 | 512 | 400 | 540 | 248 | 440 | 240 | 455 | 37 | 36 | 350 |
| YZO-5-6 | 5 | 0.4 | 1.15 | 388 | 216 | 216 | 270 | 176 | 220 | 91 | 173 | 35 | 14 | 48 |
| YZO-8-6 | 8 | 0.75 | 1.84 | 490 | 301 | 247 | 292 | 180 | 236 | 142 | 213 | 30 | 18 | 58 |
| YZO-10-6 | 10 | 1.0 | 2.3 | 492 | 301 | 245 | 295 | 180 | 236 | 142 | 213 | 30 | 18 | 65 |
| YZO-12-6 | 12 | 1.0 | 2.1 | 450 | 300 | 240 | 330 | 150 | 260 | 135 | 260 | 25 | 27 | 82 |
| YZO-20-6 | 20 | 2.0 | 4.1 | 535 | 350 | 300 | 322 | 224 | 270 | 163 | 305 | 30 | 22 | 140 |
| YZO-30-6 | 30 | 2.5 | 5.75 | 560 | 425 | 300 | 396 | 184 | 326 | 195 | 305 | 30 | 31 | 165 |
| YZO-40-6 | 40 | 3.0 | 7.2 | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 356 | 30 | 32 | 180 |
| YZO-50-6 | 50 | 3.7 | 7.4 | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 375 | 30 | 32 | 200 |
| YZO-5-2W | 5 | 0.4 | 1.15 | 318 | 220 | 240 | 215 | 176 | 220 | 103 | 145 | 25 | 17 | 27 |
| YZO-8-2W | 8 | 0.75 | 1.84 | 308 | 256 | 265 | 220 | 180 | 236 | 122 | 175 | 25 | 18 | 37 |
| YZO-16-2W | 16 | 1.5 | 3.48 | 418 | 232 | 295 | 235 | 200 | 236 | 112 | 145 | 28 | 19 | 55 |
| YZO-75-6W | 75 | 5.5 | 11 | 736 | 474 | 420 | 516 | 248 | 440 | 245 | 455 | 40 | 38 | 390 |
| TZD41-4C | 16 | 0.75 | 2.3 | 616 | 350 | 300 | 340 | 224 | 270 | 170 |
| 30 | 21 | 80 |
| TZD51-4C | 30 | 2.5 | 5.75 | 595 | 385 | 326 | 420 | 230 | 340 | 190 | 300 | 40 | 31 | 160 |
| TZD-61-6C | 50 | 3.7 | 9.1 | 710 | 455 | 344 | 480 | 222 | 390 | 225 |
| 50 | 37 | 255 |
| TZD-71-6C | 75 | 5.5 | 11 | 736 | 474 | 420 | 516 | 248 | 440 | 245 | 455 | 40 | 38 | 390 |
注：本表中電壓為380V、50HZ(電壓不同時，訂貨時請說明)
