| 電壓 | 380V |
|---|---|
| 額定轉速 | 960 |
| 防護等級 | IP54 |
| 功率 | 1.5KW |
| 極數 | 6極 |
| 頻率 | 50Hz |
| 品牌 | 德誠電機 |

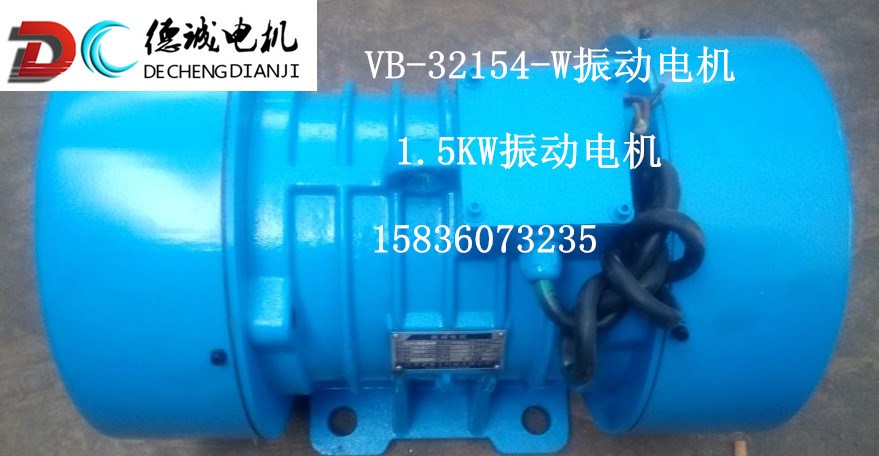

ZDS振動電機產品介紹： 振動電機是動力源與振動源結合為一體的激振源，臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。ZDS振動電機具有激振力利用率高、能耗小、噪音低、壽命長，激振力可以無級調節，使用方便等優點，振動電機可以應用于一般振動機械，如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、冶金、輕工等工業部門。振動電機除了可以應用與一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。
ZDS振動電機的特點：
1、激振力與出力配合適當；激振力大；機體強度大；噪音低。
2、可按照不同的用途選擇振動頻率和振幅。
3、全封閉結構，可在任何無防爆要求的粉塵條件下工作。
4、可根據ZDS振動電機的安裝方式改變激振力的方向。
5、只須調整偏心塊的夾角，就可無級調整激振力。
6、維護保養簡便。
7、規格齊全，能滿足各類振動機械的工作需要
ZDS振動電機使用范圍:
篩分設備：直線振動篩、礦用篩、洗煤篩、磨料篩、化工篩．
輸送設備：振動輸送機、振動干燥輸送機、振動 輸送機、振動垂直提升機。
給料設備：振動給料機、振動給料斗倉壁振動器、振動放礦機、振動充填機。
其他設備：振動硫化床、振動平臺、三維振實臺、振動脫介機。
ZDS振動電機使用條件:
環境溫度：<40℃ 海拔高度：<1000m
防護等級：IP55 工作電壓：380V
頻 率：50HZ 接 法：Y或△
絕緣等級：B或F 工作方式：s1
安裝方式：任意方向

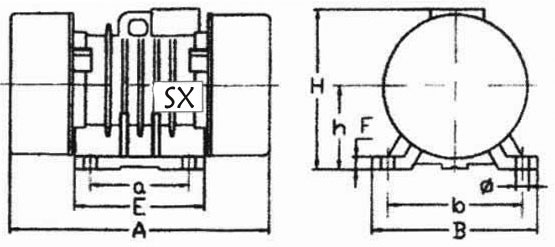

ZDS振動電機產品尺寸圖及技術參數表：
| 型 號 | 原型號 | 激振力 | 功率 | 電流 | 振次 | A | B | H | h | b | a |
| (2015/3/5) |
| N | KW | A | r/min | mm | mm | mm | mm | mm | mm |
| ZDS-1.5-2 | 1500 | 0.1 | 0.323 | 2860 | 255 | 160 | 156 | 180 | 130 | 40 | |
| ZDS-2-2 |
| 2000 | 0.15 | 0.5 | 2860 | 255 | 160 | 156 | 80 | 130 | 40 |
| ZDS-5-2 | 5000 | 0.37 | 1.1 | 2860 | 385 | 185 | 190 | 90 | 150 | 120 | |
| ZDS-10-2 |
| 10000 | 0.75 | 1.96 | 2860 | 425 | 210 | 226 | 110 | 170 | 130 |
| ZDS-20-2 |
| 20000 | 1.5 | 3 | 2860 | 480 | 320 | 285 | 135 | 260 | 190 |
| ZDS-30-2 |
| 30000 | 2.2 | 4.65 | 2860 | 590 | 380 | 320 | 146 | 310 | 160 |
| ZDS-2-4 |
| 2000 | 0.12 | 0.37 | 1450 | 280 | 160 | 180 | 80 | 130 | 40 |
| ZDS-2.5-4 | ZDS11-4 | 2500 | 0.2 | 0.62 | 1450 | 350 | 185 | 190 | 90 | 150 | 120 |
| ZDS-5-4 | ZDS21-4 | 5000 | 0.4 | 1.21 | 1450 | 390 | 210 | 226 | 110 | 170 | 130 |
| ZDS-10-4 |
| 10000 | 0.75 | 2.25 | 1450 | 460 | 270 | 270 | 120 | 220 | 160 |
|
| ZDS32-4 | 10000 | 0.8 | 3 | 1450 | 420 | 230 | 235 | 120 | 180 | 170 |
| ZDS-20-4 |
| 20000 | 1.1 | 1.5 | 1450 | 530 | 320 | 285 | 135 | 260 | 190 |
| ZDS-30-4 |
| 30000 | 1.5 | 3.3 | 1450 | 540 | 350 | 340 | 163 | 280 | 180 |
| ZDS-50-4 |
| 50000 | 2.2 | 6.68 | 1450 | 580 | 390 | 340 | 165 | 310 | 160 |
| ZDS-80-4 |
| 80000 | 3.7 | 8.7 | 1450 | 710 | 460 | 380 | 195 | 380 | 125×2 |
| ZDS-2.5-6 | ZDS11-6 | 2500 | 0.2 | 0.695 | 960 | 350 | 185 | 190 | 90 | 150 | 120 |
| ZDS-5-6 | ZDS21-6 | 5000 | 0.4 | 1.18 | 960 | 390 | 210 | 226 | 110 | 170 | 130 |
| ZDS-10-6 |
| 10000 | 0.75 | 2.2 | 960 | 510 | 310 | 285 | 140 | 220 | 160 |
| ZDS-13-6 | ZDS31-6 | 13000 | 0.8 | 2.32 | 960 | 510 | 310 | 285 | 140 | 250 | 165 |
| ZDS-18-6 | ZDS32-6 | 18000 | 1.1 | 3 | 960 | 540 | 320 | 315 | 163 | 260 | 190 |
| ZDS-20-6 |
| 20000 | 1.5 | 3.5 | 960 | 530 | 320 | 315 | 163 | 260 | 190 |
| ZDS-25-6 | ZDS41-6 | 25000 | 1.5 | 3.92 | 960 | 540 | 350 | 340 | 163 | 280 | 180 |
| ZDS-30-6 |
| 30000 | 2.2 | 4.9 | 960 | 540 | 350 | 340 | 163 | 280 | 180 |
| ZDS-36-6 | ZDS42-6 | 36000 | 2.2 | 5.52 | 960 | 600 | 380 | 360 | 190 | 310 | 225 |
| ZDS-40-6 |
| 40000 | 3 | 6.5 | 960 | 600 | 380 | 360 | 190 | 310 | 225 |
| ZDS-50-6 |
| 50000 | 3.7 | 9.15 | 960 | 700 | 460 | 390 | 195 | 380 | 250 |
| ZDS-75-6 |
| 75000 | 5.5 | 12.2 | 960 | 770 | 480 | 440 | 210 | 380 | 125×2 |
| ZDS-100-6 |
| 100000 | 7.5 | 17.93 | 960 | 830 | 460 | 470 | 230 | 380 | 140×2 |
| ZDS-130-6 |
| 130000 | 9.5 | 21.7 | 960 | 940 | 550 | 500 | 250 | 460 | 140×2 |
| ZDS-180-6 |
| 180000 | 14 | 31.87 | 960 | 1000 | 610 | 540 | 270 | 520 | 120×3 |
