BZD系列隔爆型錐形轉子三相異步電動機


　　本電動機為隔爆型（ExdⅡCT4）錐型轉子三相異步電動機（以下簡稱電動機），外殼防護等級為IP54,接線盒防護等級為IP54，冷卻方式為IC0041。符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，制成隔爆型。防爆標志為ExdⅡCT4，適用工廠有ⅡA、ⅡB級，引燃溫度組別T1～T4組成的可燃性氣體或與空氣形成的爆炸性混合物的1區或1區場所，作為起重機械電力傳動用。

　　主要性能參數及安裝尺寸：

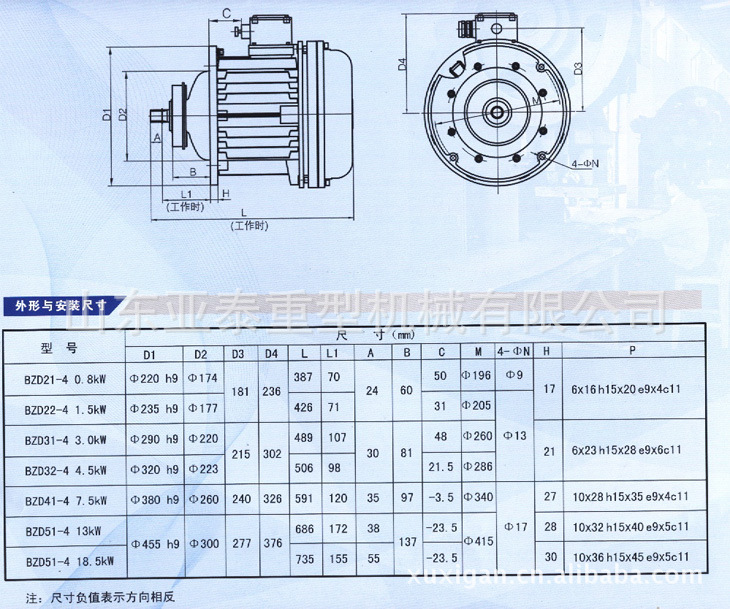

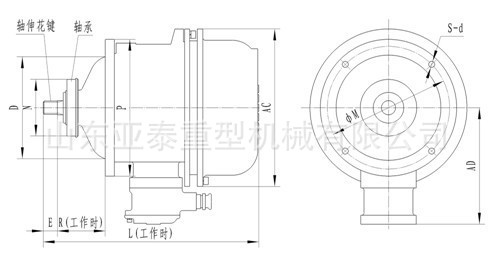

BZD系列產品平面圖

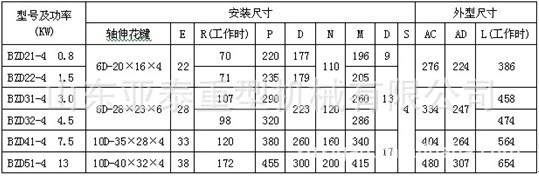

BZD系列安裝尺寸及相關參數

本電動機為隔爆型（ExdⅡCT4）錐型轉子三相異步電動機（以下簡稱電動機），外殼防護等級為IP44,接線盒防護等級為IP54，冷卻方式為IC0041。

一、適用范圍

1本電動機符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，制成隔爆型。防爆標志為ExdⅡBT4，適用工廠有ⅡA、ⅡB級，引燃溫度組別T1～T4組成的可燃性氣體或與空氣形成的爆炸性混合物的1區或1區場所，作為起重機械電力傳動用。

二、安裝方式：BZD起升用電動機IMB5，BZDY運行電動機IMB14。

三、工作條件

1.環境空氣溫度-20～40℃，相對濕度不大于85%（當25℃時）；

2.海拔不超過1000m；

3.額定電壓：380V；

4.額定頻率：50Hz；

5.接法：Y；

6.基準工作制：S4-25%（即工作制S4，負載持續率25%）

7.每小時等效起動次數為120次。

四、結構說明

1.電機的機殼前后端蓋、接線盒殼體等為HT200鑄鐵制成、機殼帶散熱筋。

2.定子繞組采用QZY聚脂亞胺高強度漆包線，F(xiàn)級絕緣，采用鑄鋁轉子。

五.防爆要點

1.電動機內部的爆炸性混合物發生爆炸時，爆炸外殼不應損壞，并且電機內部火焰不能通過隔爆外殼接合面引起電動機外部爆炸性混合物發生爆炸。

2.組成隔爆外殼的零件，均按GB3836.2的規定，做水壓試驗，以保證承受最大的內部爆炸壓力，水壓試驗壓力1.0MPa,受壓時間10+ 02S。

3.電機的防爆結構及其部件的隔爆面間隙，表面粗糙度見附圖。

4.聯接隔爆外殼的緊固螺栓及彈簧墊圈不可缺少，螺栓擰入深度不小于螺栓直徑的1.25～1.5倍.

5.電動機的機殼、端蓋、軸、接線盒、接線端子、接線板、橡皮墊是防爆零件。

6.連接隔爆外殼的螺栓下裝置的彈簧墊圈是防止自行松脫的，不能丟失，并防止任意松卸螺栓。

7.在額定狀態下，電動機表面溫度應不超過130℃，電纜引入口溫度不超過70℃。

六、安裝使用

1.安裝前須進行下列檢查，如不符合要求不允許使用。

①.有防爆標志和防爆合格證編號。

②.電動機的防爆級別，溫度組別符合爆炸性混合物的場所要求。

③.所有緊固螺栓擰緊，彈簧墊圈無丟失，隔爆外殼各部件間連接妥當。

④.隔爆零部件無裂紋和其它影響隔爆性能的缺陷。

⑤.定子繞組與外殼間絕緣電阻，在熱狀態時，不低于0.38MΩ。

2.起升電動機采用聯軸器傳動，電動機軸心與被拖動機軸的中心要保持一致。否則易引起軸承損壞及軸斷裂。

3.安裝尺寸見附表。

4.軟攬式電源引進器，進入接線盒中的電纜直徑要與橡皮圈的孔徑相符（密封內徑切很多同心圓，可根據電纜的直徑選調密封圈內徑）保證壓緊螺母使密封圈與電纜間以及密封圈與接線盒間無間隙。

5.銅芯電纜線和電纜內接地芯線圓銅絲在接線后，不得有飛刺，并保證電氣間隙不小于8mm，爬電距離不小于10mm。

6.引入的電纜芯線，需要接線壓板或弓形墊圈壓緊固定，防止電纜串動。

7.接地螺栓應可靠接地。

8.電動機的相序U、V、W應與接入的外電源相序相對應。

9.接線盒內不允許有雜質的灰塵，接好后，應將接線盒內清潔干凈。

七.維護、修理

1.電動機應定期檢查和清掃，外殼不得堆積灰塵。

2.電動機運行時，軸承允許溫度不得超過95℃（溫度計法）軸承每運行2500小時（約半年）至少檢查一次，如軸承潤滑脂變質，必須及時更換，更換前須用汽油將軸承清洗干凈，潤滑脂采用2號鋰基潤滑脂，加油量為軸承室凈容量的2/3。

3.拆裝電動機時，注意保護隔爆面，隔爆面須涂204-1防銹油，裝配后隔爆面的間隙、長度及表面粗糙度應保證符合附圖規定。

4.電動機受潮必須進行干燥處理，可采用烘干爐或短路電流法。在干燥過程中，電機繞組溫度應逐漸升高，且不可超過繞組絕緣等級最高允許溫度，用短路電流法干燥時，電機處于短路狀態其輸入電流為0.6～0.8倍額定電流值為宜.嚴重受潮的電機不宜用直流電干燥,以免發生電解現象.

八、儲存運輸

1.電動機在儲存中應保持干燥，通風。避免周圍環境溫度的急劇變化。

2.儲存和運輸中，電動機不可倒置。

3.注意保護軸伸，不準用繩子套在軸伸上抬運電動機。

九.訂貨須知

訂貨時應說明電動機型號、容量、級數、工作制、防護等級、防爆級別等。

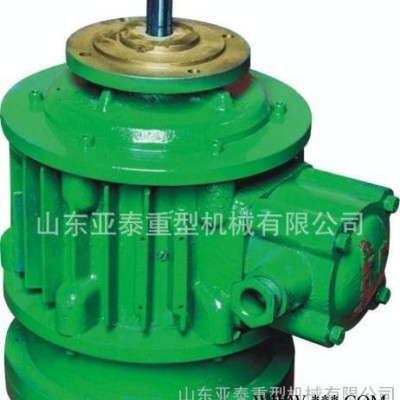

BZD隔爆型錐形轉子三相異步電動機

BZD隔爆型錐行轉子三相異步電動機

BZDl、BZDY1、BZDY2隔爆型錐形轉子電動機

本電動為隔爆型（dIICT4）錐形轉子電動機（以下簡稱電動機），外殼防護等級為IP44/54,接線盒防護等級為IP54，冷卻方式為IC0041。

主要技術參數

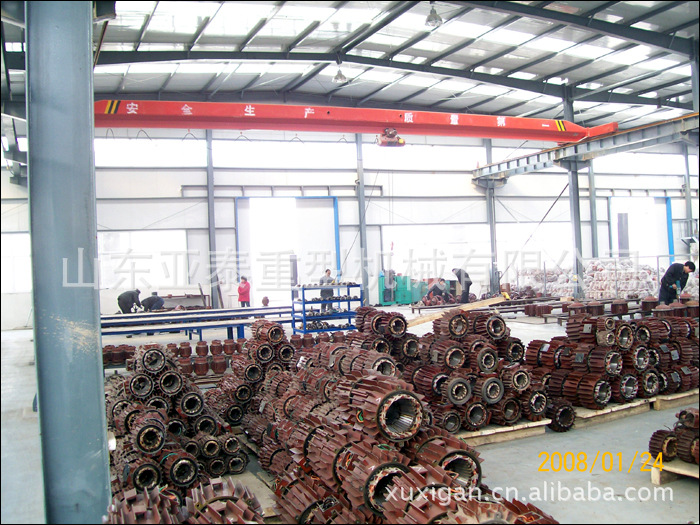

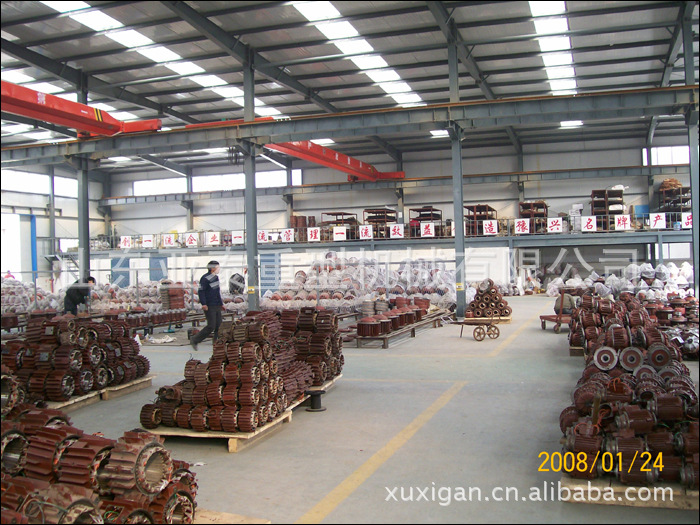

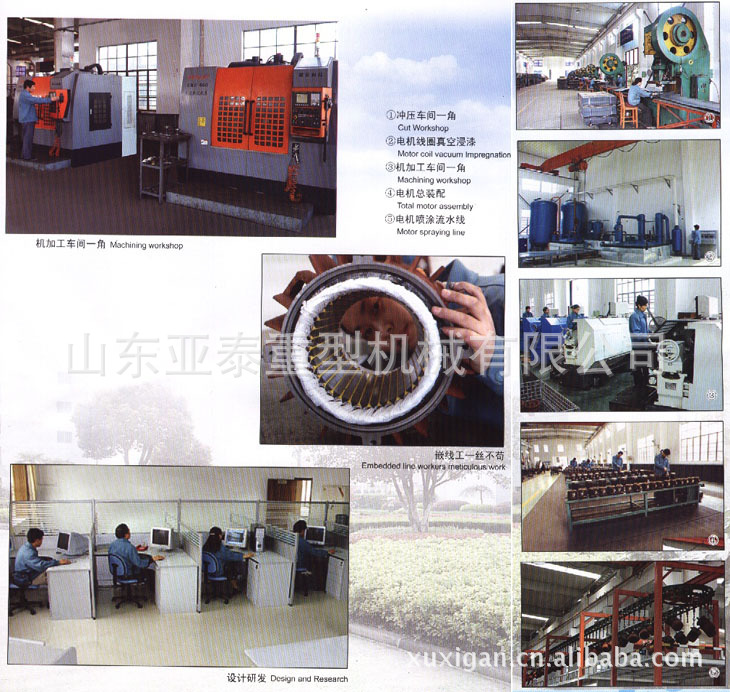

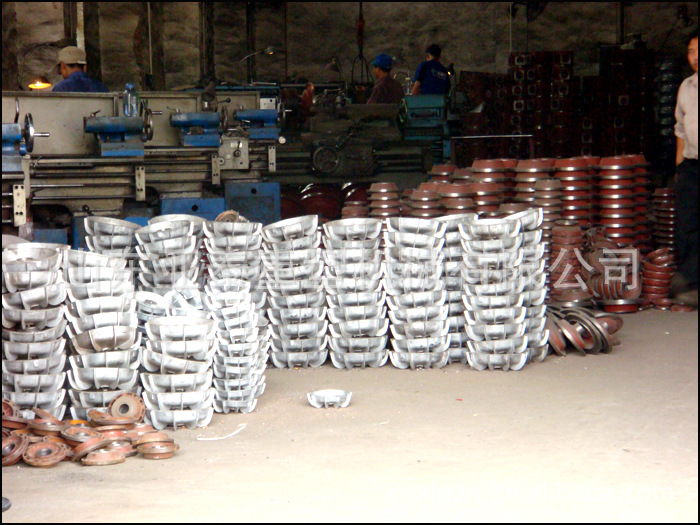

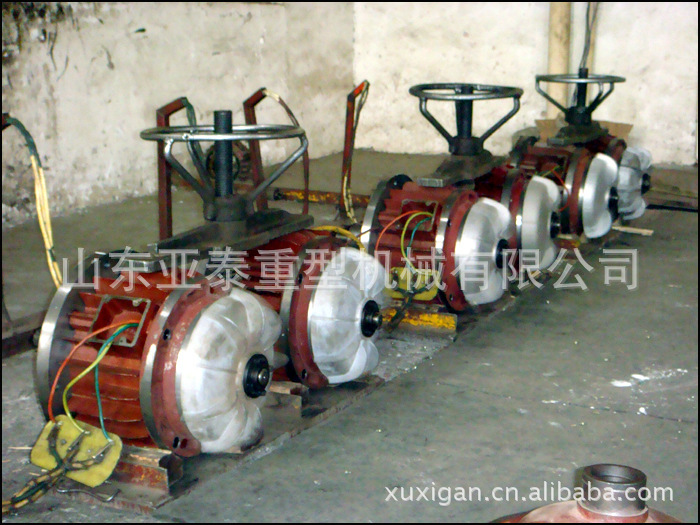

生產研發

    山東亞泰重型機械有限公司創建于2007年 ，地處山東省起重工業園區，企業投入資本金858萬元，為股份制企業，公司占地20000平方米，建筑面積8500平方米。2008年銷售收入2068萬元，實現利稅250萬元；2009年銷售收入3018萬元 ，實現利稅249萬元，現公司擁有沖壓、嵌線、金工、裝配等六大車間，各類專業技術人員占全廠人數的35%，目前設備在國內同行業屬較領先地位。
　　山東亞泰重型機械有限公司產品質量性能穩定 、技術先進，性能和價格比等方面，都優于同行業廠家。

    山東亞泰重型機械有限公司主要產品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重機械配套用電機及隔爆型錐形電機；YEZ、YEZW、YEZS系列建設機械配套用電機；YZR2系列起重冶金電機，YZZ系列升降機專用電磁制動電機，YDE系列軟啟動電機?？蔀橛脩魡为氃O(shè)計多種規格型號的“非標”電機。
　　經過近幾年的產品市場投放和客戶反饋調查 ，我公司的ZD 、BZD 、MD、BZDS四大系列產品 ，質量主要優點 ：功率大 、噪音低、性能穩定、售后服務配套條件好！特別是我公司的主導產品：“BZD隔爆型錐形電動機，其組成隔爆外殼件 ，均按GB3836.2的規定，做水壓測驗，以保證承受最大的內部爆炸壓力；轉子鑄鋁，定子繞線均采用QZY聚酯胺高強度漆包線 ，F(xiàn)級絕緣，電機內部火焰不會通過隔爆外殼面，而引起外界爆炸性混合物發生爆炸。增強了工礦作業使用的絕對安全系數 。

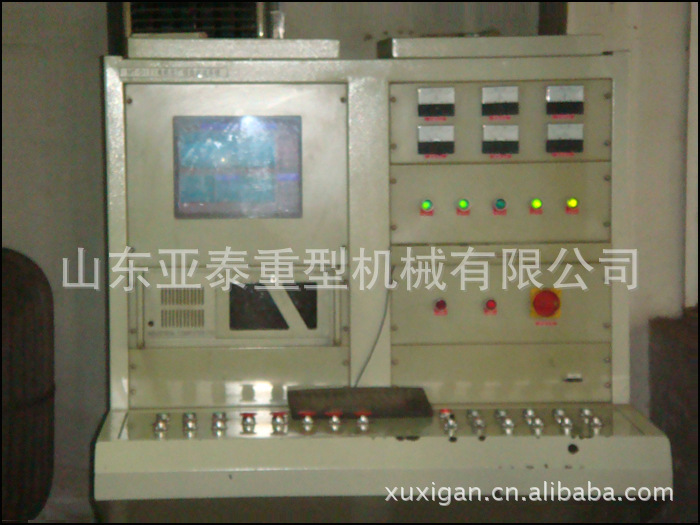

　　市場，是優勝劣汰的經濟，質量是企業的命脈，向市場要錢，讓質量說話，為進一步提高我公司產品質量和信譽，真正為用戶負責，保證質量全面達到技術標準，最近公司又作了如下調整，進一步加強質檢部、倉庫和車間質檢員的配合，使其對工作各盡其責，對所有外購件和自制半成品等嚴格檢驗控制，按技術要求辦事，對任何人，公平對待，不徇私情；對成、次、廢品嚴格分倉管理，質量有問題的產品，堅決不讓出廠；不合格材料，不準入庫。裝配車間，設有微機管理質量監控系統，專人逐件檢查，使產品電流，電壓及各種待測參數，都控制在最優狀態！市場就是戰場，我公司幾年來，嚴格按市場發展規律，執行同樣質量比價格，同樣價格比質量，同質同價比服務的原則，誠信為本，以質取勝，在客戶中樹立了良好的企業形象！
　　“奉獻一流產品，提供滿意服務”是公司的經營方針。亞泰人將通過不斷進取和努力，把公司建成為“服務水平一流、管理水平一流、社會效益一流、經濟效益一流的現代化企業。

相關產品介紹

BZD隔爆型錐形轉子制動三相異步電動機

YDE系列實心轉子制動三相異步電動機

YEZS系列建筑起重機械用錐形轉子制動三相異步電動機

YEZ系列錐形轉子電動機

YZR2系列起重及冶金用繞線轉子三相異步電動機

YZZ系列電磁制動三相異步電動機

ZDR系列錐形繞線轉子三相異步電動機

ZDS1型雙電機組(子母式)錐形轉子制動三相異步電動機

ZDY系列錐形轉子三相異步電動機

ZD系列錐形轉子三相異步電動機

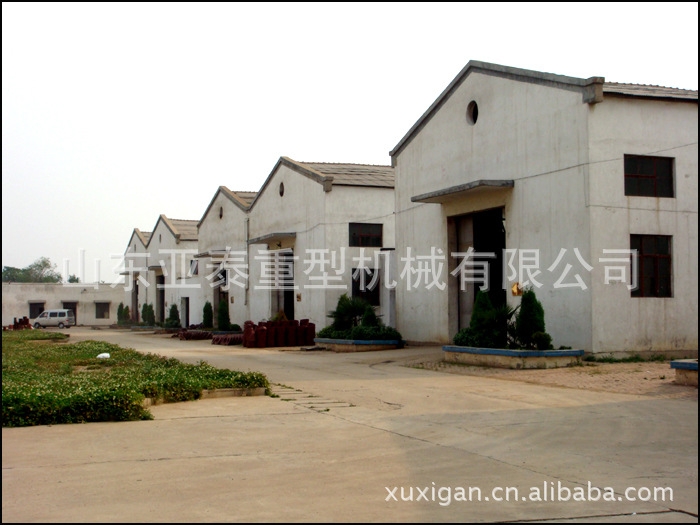

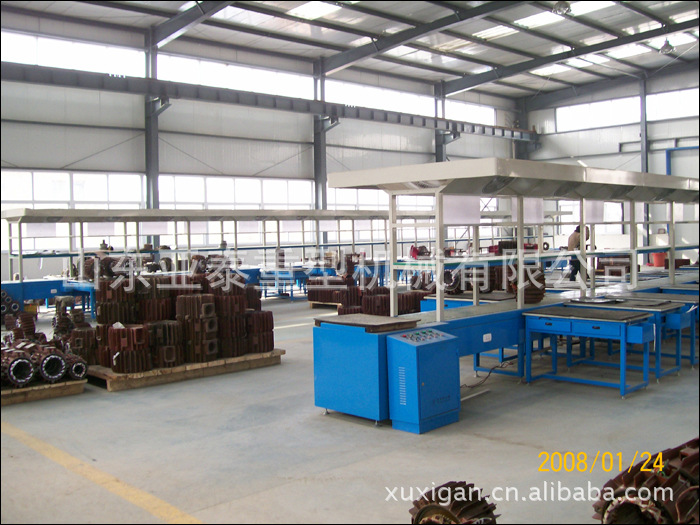

廠區一角

售后服務

安裝與調整

　　電動機采取凸緣安裝方式。前端蓋上四孔作為安裝用孔．前端蓋的外圓及端面B作為定位面。前端蓋C面上60000型軸承系與電動葫蘆卷筒配合用．對于一般場合可以不要。

　　機座接線盒上四螺孔電動葫蘆斷火限位器用，對一般場合可以不用。為了保證電動機可靠工作．制動裝置需調整得當，轉子軸向移動量1.5mm右．不宜小于1mm．過小的移動量往往會使制動環與后端蓋不能完全脫離．造成相互的摩擦．增加損耗并引起發熱，嚴重時會燒壞繞組使電機停轉；另一方面移動量也不宜過大．以防沖擊力太大而損壞制動環．且使制動不良。

　　具體調整移動量的方法如下：卸下鎖緊螺母上的圓柱頭六角螺釘．用板手旋鎖緊螺母．每次旋轉12孔的角度，裝上六角螺釘測試制動情況．反復調整直至制動符舍要求為止．(如電動機裝于電動葫蘆時．則可用電動葫蘆起吊重物的下滑量為依據逐一整來確定制動情況的好壞)對13KW、18.5Kw電動機順時針旋轉鎖緊螺母是增大移動量，這時彈簧壓力減小．制動力矩也相應減小，反之逆時針旋轉鎖緊螺母時移動量減小．彈簧壓力增大．制動力矩相應增大。

維護保養

　　1、不能隨意拆卸某一部件(如制動輪、風扇罩)后開機試車。開機前必須裝配完整，安裝可靠。

　　2、制動環為易損件。當發現正常的制動調整方式不能見效時．就應檢查制動環是否完好，如有損壞則應及時更換。

　　3、電機應定期拆下維護．對軸承進行清洗并加入適量潤滑脂。

　　電動機拆卸順序如下：首先整機從配套主機上拆卸下來．然后按：風扇罩(端罩)一一鎖緊螺母一一風扇制動輪一一前端蓋(l3KW、18.5KW為后端蓋)一一轉子裝配一一后端蓋(13Kw、18.5KW為前端蓋)的順序拆卸，切不可任意亂拆。

質量保證

　　凡本公司產品售出時完全符合其所公布的各項規定，只要正確地安裝．都可以正常地使用。在用戶遵守本公司提供的安裝 、使用、維護及儲存的條件下．產品的質量保證期為產品在用戶妥善保管和合理安裝正確使用情況下．自使用日算起12個月或自發貨日算起為24個月應能正常工作 ，如確因產品質量制造不良而不能正常使用時，本公司將對售出產品無償進行修理或更換。

　　上述的保證范圍，井未包含因用戶使用不當，維修、保養不足、操作環境規格的忽略用戶自行改變產品而造成的故障,也不包含易損件的更換。
