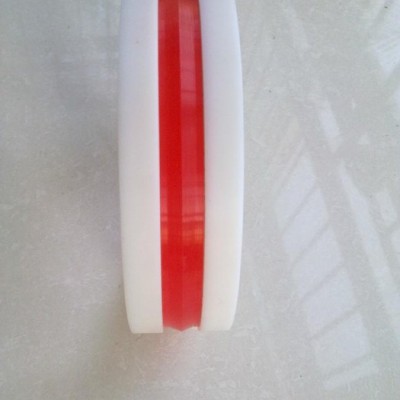

山形圈SH導向環
一、性能與用途
山形密封圈SH又稱尖頂形密封圈，有單尖或雙尖之分。尖頂?shù)淖饔每蓽p少接觸面積，以增大接觸壓強。山形密封圈都用于活塞雙向密封，比鼓形密封圈壓縮量小，與缸壁接觸的尖頂可以滲透油液，起潤滑作用，因此，摩擦阻力小、空載壓力低、效率高。結構上，在活塞上只要設計一溝槽**可安裝，從而簡化活塞的結構。廣泛應用在液壓支架的立柱和千斤頂?shù)幕钊芊?。LW型導向環與山形圈SH配套使用,用于防擠、支撐、導向和減磨使用,材料為聚甲醛(POM)經注射成型。具有耐溫，耐磨，耐油的特點，抗壓強度高等優點。
二、材質
密封環：進口聚氨酯（CPU）

導向環：聚甲醛（POM）
三、工礦條件
抗壓強度:60N/mm2
往復速度:<0.3m/s
使用溫度:-40℃~120℃
工作介質:5%乳化液,液壓油等
四、設計標準
本系列產品符合煤炭行業標準MT/T576-1996
