河北彩鋼瓦設備電腦控制柜

接線：

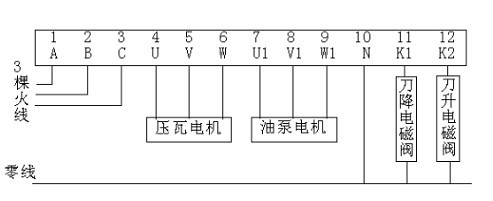

強電12位大接線排：

機器電源為3火1零，3棵火線分別接接線排1、2、3，零線接10，并且接電磁閥公用零線，壓瓦機電機接4、5、6，油泵電機接7、8、9，落刀電磁閥控制線接11，升刀電磁閥控制線接12。

弱電6位小接線排：

小接線排線由一個插頭引出。行程開關由一根白色電纜接過來，分三根線，一般黑色（或黃色）是行程公用線，行程開關都接常開接點（靠近擺臂的兩個螺絲）。接好后用手搬動行程開關，X4亮的是上限位，X3亮的是下限位。否則檢查或調換。用手順走板方向轉動計數器輪，電腦應顯示數值，如果為負數，要調換小線排的3和4。（或者X5和X6）。

操作：

1按下“開泵”，啟動油泵。注意油泵電機轉向。

2按住“快進”，將板走到刀口外，按住“降刀”切斷板，按住“升刀”將刀升到上限位。

3按“控制設置”，設置控制長度和張數。

（上下兩行數碼管分別代表要控制的剪切長度與剪切數量，被設定的行將用閃爍表示，按“開始確定”鍵可以切換輸入的位置。輸入數字可直接修改對應參數。如果輸入過程出現誤操作，可按“取消鍵”刪除已輸入的數據，返回顯示原參數。

（例：預將控制數量設置為100，則：

1－在手動狀態下按“控制設置”鍵，進入“控制參數設定狀態”。

2－按“開始確定”鍵，使下行顯示（控制數量）閃爍。

3－順序鍵入：“1鍵”、“0鍵”、“0鍵”。

4－按“開始確定”鍵，將輸入的參數寫入控制器。）

4 數據設置完成，按“復位”鍵退出“控制參數”設置狀態。

5按“清數量”清零當前張數；按“清長度”清零當前長度。

6按住“開始確定”鍵2秒后，進入“自動控制模式”，LED的“自動操作”指示燈點亮。機器按設定數據開始工作。工作完成后機器自動停止。

7中途停機只需按一下“取消”，繼續工作時再按“開始確定”鍵2秒。

8如果板的長度和要求不相符，停機后按“控制設置”，重新輸入長度。（或者更改慣量，或者使用自動慣量，見詳細說明書）

生產廠家：泊頭市信順壓瓦機廠

總經理：何蕊

電話：0317-56644491373172124215132712273

ＱＱ：2337883742

傳真：0317-8186758

網址：//www.ywjsb.com

主營產品：壓瓦機,彩鋼瓦設備,角馳壓瓦機,c型鋼設備，復合板流水線

此寶貝默認發送配件

壓瓦機專用控制柜一臺，600B旋轉編碼器一個（計數器 計米器），行程開關兩個（機械式），旋轉編碼器呢絨論一個，旋轉編碼器支架一個，說明書一本，鑰匙一把，航空插頭一個（和旋轉編碼器焊接在一起的）
