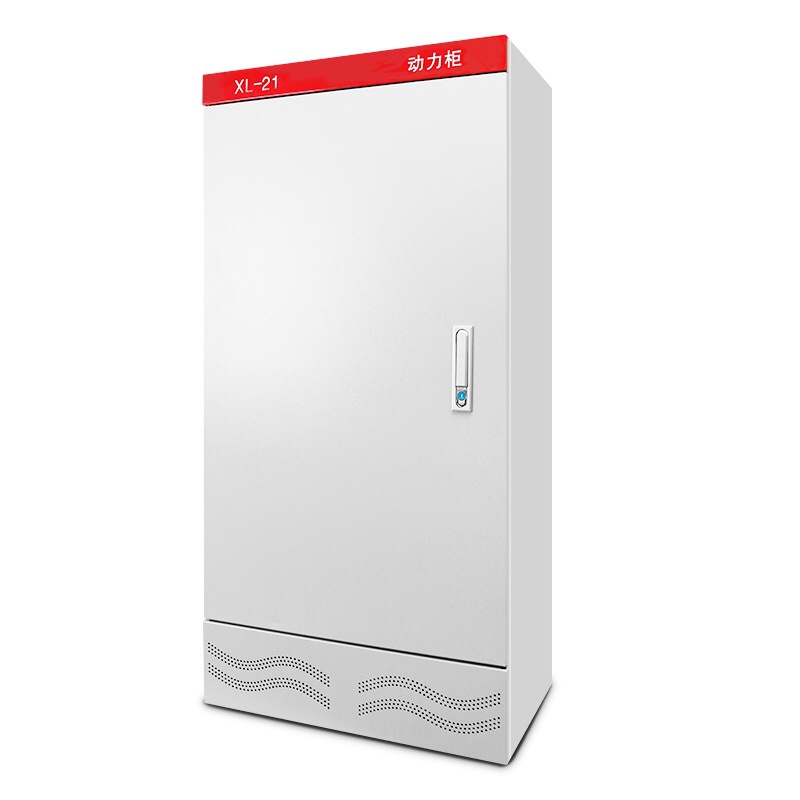

一、產品概述：

XL-21型動力配電柜主要用于工礦企業(yè)。交流頻率50HZ，電壓500以下三相三線，三相四線電力系統(tǒng)，作

動力照明配電用。

該產品系列戶內裝置，用鋼板折彎焊接而成，單扇右手門，刀開關操作手柄在箱前右柱上部，門上裝有測

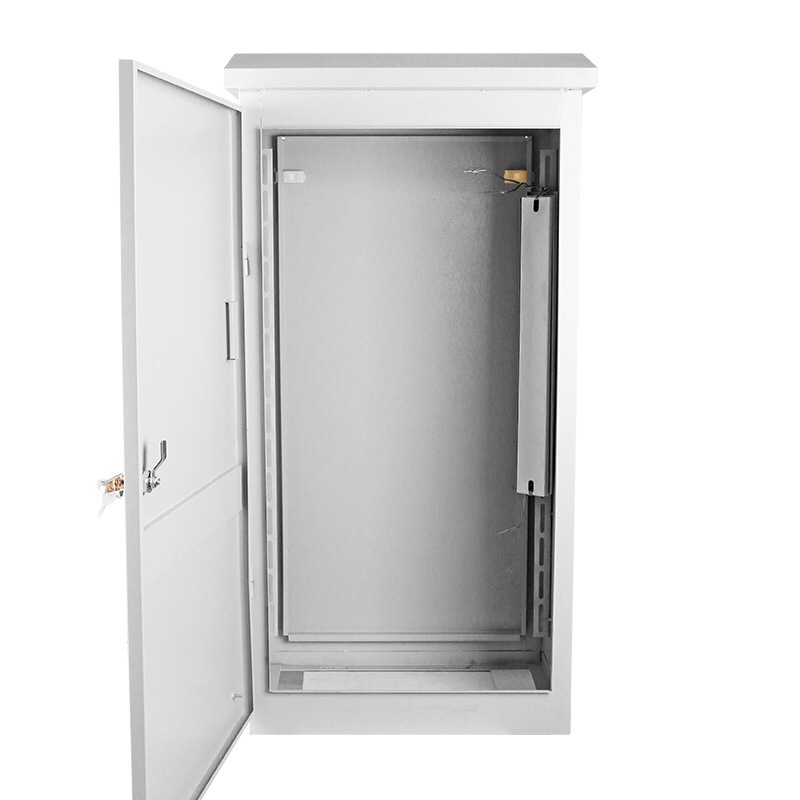

量儀表操作和信號電器。打開門后全部電器敞露，便于檢修維護，防止灰塵，雨水滲入；箱內配有安裝底

板，可安裝電器設備，門開大于90度轉動靈活。進出線采用電纜接線操作，安全可靠。

二、結構特征

XL-21型低壓動力配電箱是封閉式，外殼用鋼板彎制而成，刀開關操作手柄前右柱上部，可以做切換電源之

用。配電箱前面裝有一只電壓表，指示匯流母線的電壓。配電箱前面有門，門打開后，配電箱內全部設備敞

露，便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活

組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱門前可操作

按鈕和指示燈。
