| 額定電流 | 可訂制 |
| 結構形式 | 可訂制 |
| 品牌 | 平安 |
| 型號 | CBP53 |
| 加工定制 | 是 |

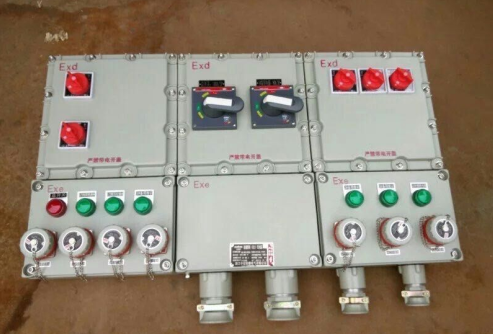

產品名稱: CBP53系列防爆照明(動力)配電箱（ⅡB、ⅡC）
適用范圍 Application
■1區、2區危險場所。
■ⅡA、ⅡB、IIC類爆炸性氣體環境。
產品特點 Featrues
■本產品復合型結構,開關箱采用隔爆型結構,母線箱及出線
箱采用增安型結構.
■鑄鋁合金外殼,內裝高分析斷小型斷路器,具有過載短路保
護功能并可根據要求增加漏電保護等功能.
■采用模塊結構,各種回路可以自由選擇組合.
■有特殊要求可特制.
■鋼管或電纜布線均可. ■符合GB3836-2000,IEC60079標準要求.
| 準規格說明 |
適用環 | 訂貨須知 | | 1區、2區危險場所。ⅡA、ⅡB、IIC類爆炸性氣體環境。 | 用戶在訂貨時,須注明配電箱的回路數,各回路相應的電流數以及斷路器的極數,若帶漏電功能,則還需注明;若帶總開關,則注明總開關的電流數及極數,并注明進出線方向,理出線規格及相應的數量. | | 產品特點 | | CBP53防爆照明(動力)配電箱 復合型結構,開關箱采用隔爆型結構,母線箱及出線箱采用增安型結構.鑄鋁合金外殼,內裝高分析斷小型斷路器,具有過載短路保護功能并可根據要求增加漏電保護等功能.采用模塊結構,各種回路可以自由選擇組合.有特殊要求可特制.鋼管或電纜布線均可.符合GB3836-2000,IEC60079標準要求. | | 型號含義 |  | | 主要技術參數 | | 型號 | 額定電壓
（V） | 主回路額定電流
（A） | 支路數 | 主回路總開關數
（臺） | 支路額定電流（A） | 防爆標志 | 管螺紋 | 進線口螺紋
（G") | 防護等級 | | 進線 | 出線 | 進線 | 出線 | | CBP53-4 | 380 220 | 63～250 | 4 | | 1
3
5
10
15
20
25
32
40
50
60 | Exde II BT6
* Exde II CT6 | G11/4"
～
G3" | G1/2"
～
G1 1 /2" | ф12
～
ф56 | ф8
～
ф26 | IP55
* IP65 | | CBP53-6 | 6 | | CBP53-8 | 8 | | CBP53-10 | 10 | | CBP53-12 | 12 | | CBP53-4K | 4 | 1 | | CBP53-6K | 6 | | CBP53-8K | 8 | | CBP53-10K | 10 | | CBP53-12K | 12 |
| | 外形及安裝尺寸 |  | | 型號 | A | B | C | D | E | | CBP53-4 | 720 | 385 | 635 | 605 | 165 | | CBP54-6 | 720 | 385 | 635 | 605 | 165 | | CBP54-8 | 920 | 575 | 635 | 605 | 165 | | CBP54-10 | 1100 | 575 | 635 | 605 | 165 | | CBP54-12 | 1100 | 575 | 635 | 605 | 165 | | CBP54-4K | 720 | 385 | 635 | 605 | 165 | | 905 | | CBP54-6K | 920 | 575 | 635 | 605 | 165 | | CBP54-8K | 1110 | 575 | 635 | 605 | 165 | | CBP54-10K | 1100 | 575 | 635 | 605 | 165 | | CBP54-12K | 1300 | 575 | 635 | 605 | 165 |
|  | | 型號 | A | B | C | D | E | | CBP53-4 | 720 | 385 | 635 | 605 | 165 | | CBP54-6 | 720 | 385 | 635 | 605 | 165 | | CBP54-8 | 920 | 575 | 635 | 605 | 165 | | CBP54-10 | 1100 | 575 | 635 | 605 | 165 | | CBP54-12 | 1100 | 575 | 635 | 605 | 165 | | CBP54-4K | 720 | 385 | 635 | 605 | 165 | | 905 | | CBP54-6K | 920 | 575 | 635 | 605 | 165 | | CBP54-8K | 1110 | 575 | 635 | 605 | 165 | | CBP54-10K | 1100 | 575 | 635 | 605 | 165 | | CBP54-12K | 1300 | 575 | 635 | 605 | 165 |
|  |
|
