| 型號 | XPD2000-022G3/030P3 |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 三相 |
| 供電電壓 | 低壓 |
| 適配電機功率 | 22（kW） |
| 濾波器 | 內置1A濾波器 |
| 直流電源性質 | 電流型 |
| 控制方式 | 電流矢量 |
| 輸出電壓調節方式 | PWM控制 |
| 外型 | 塑殼 |
| 產品系列 | ACS510 |
| 額定電流 | 45（A） |
| 額定電壓 | 三相AC380-400（V） |
| 營銷方式 | ** |
| 品牌 | 西普達 |

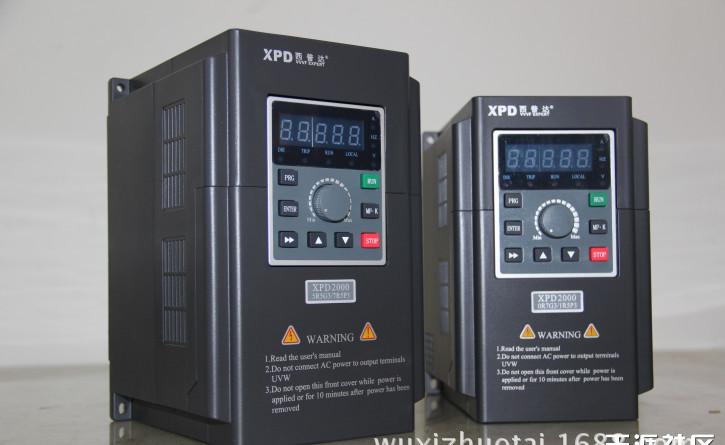

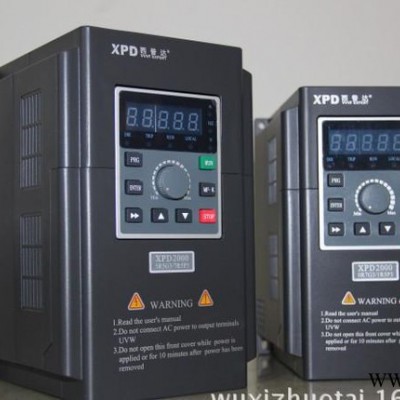

西普達XPD2000系列無速度傳感電流矢量變頻器
1.XPD2000產品簡介：
XPD2000系列變頻器，采用32位DSP（數字信號處理器）硬件平臺，完成無速度傳感器矢量控制，與V/F相比，矢量控制有更好的控制性能；XPD2000設計靈活，內含SVC（無速度傳感器矢量控制）和V/F控制，具有速度控制精度高、轉矩響應快、低頻輸出力矩大的優點。
2.XPD2000技術特點：
先進的矢量控制算法，實現對電機的完全解耦控制，自動檢測電機參數，矢量、V/F兩種控制方式可選。
采用G、P合一型結構，使用方便。
頻率源組合方式豐富，可以根據現場要求進行切換。
多種參數的在線監控及切換。
16段速度控制、可編程PLC、擺頻運行。
可獨立編程的多功能8路數字輸入、2路模擬量輸入、1路高速脈沖輸入、2路集電極開路輸出、1路繼電器輸出。
多點V/F曲線，用戶可以靈活設置。
內置PID調節器，方便客戶進行簡單的流量、壓力等閉環控制。
可擴展的多泵供水控制卡**可控制4臺泵實現恒壓供水。
自動電壓調整和自動限流，使系統運行更加穩定。
自動轉速跟蹤，實現平滑啟動。
標準配置的RS485串行通訊接口，采用國際標準MODBUS-RTU通訊協議。
寬電壓工作范圍，260V-480V，可以應用在電壓偏低的場合。
完善的保護功能可實現過壓、欠壓、輸入輸出缺相、過熱、過載、外部故障、過流、相間短路、對地短路等保護。
完全獨立的風道設計，提高抗粉塵能力，冷卻風扇運轉模式可選。
加減速過程中采用特殊的電流算法，滿足瞬間電流重載的場合。
優越
1. XPD2000西普達變頻器技術特點：
項 目 | 規 格 | |
| **高頻率 | 500Hz |
載波頻率 | 0.5kHz~16kHz；可根據負載特性，自動調整載波頻率 | |
頻率分辨率 | 數字設定：0.01Hz | |
模擬設定：**高頻率×0.1% | ||
控制方式 | 開環矢量控制(SVC)，V/F控制 | |
運行方式 | 鍵盤、控制端子（二線制、三線制）、RS485?？赏ㄟ^多種方式切換 | |
啟動轉矩 | 0.5Hz/150% | |
調速范圍 | 1:100 | |
過載能力 | G型機：150%額定電流60s；180%額定電流2s | |
P型機：120%額定電流60s；150%額定電流2s | ||
轉矩提升 | 自動轉矩提升；手動轉矩提升可調整 | |
V/F曲線 | 5種方式：直線型；多點型；多次冪曲線 | |
加減速曲線 | 直線或S曲線加減速方式；四種加減速時間；加減速時間范圍0.0~3000.0s | |
直流制動 | 直流制動頻率：0.00Hz~**大頻率，制動時間：0.0s~50.0s，制動電流：0.0%~100.0% | |
點動控制 | 點動頻率范圍：0.00Hz~500.00Hz；點動加減速時間，0.0s~3000.0s | |
PLC、多段 | 通過內置PLC或多功能數字端子實現**多16段速度運行 | |
內置PID | 可方便實現過程控制閉環系統 | |
自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
特殊 | MF.K鍵 | 可編程按鍵：命令通道切換/正反轉運行/點動運行選擇 |
紡織擺頻 | 實現幅度、擺頻時間、擺頻突變的功能 | |
定時控制 | 定時控制功能：設定時間范圍0h~65535h | |
輸入 | 參考電源 | 10V/10mA |
端子控制電源 | 24V/200mA | |
模擬輸入端子 | 2個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入 | |
數字輸入端子 | 8個數字多功能數字輸入端子，其中一個可作高速脈沖輸入?？杉嫒萦性碢NP或NPN輸入方式 | |
輸入 | 模擬輸出端子 | 2個模擬輸出端子，分別可選0/4mA~20mA或0/2V~10V，可實現設定頻率、輸出頻率等物理量的輸出 |
數字輸出端子 | 1個高速脈沖輸出端子0kHz~50kHz的方波信號輸出，2個開路集電極輸出端子，1個繼電器輸出端子， 均可編程 | |
保護功能 | 保護功能 | 輸入輸出缺相(輸入缺相15kW以下無)、短路、過流、過壓、欠壓、過熱、過載、外部故障等 |
使用 | 使用場所 | 室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
海拔高度 | 低于1000m | |
環境溫度 | －10℃~＋40℃（環境溫度在40℃~50℃，請降額使用） | |
濕度 | 小于95%RH，無水珠凝結 | |
振動 | 小于0.5g | |
存儲溫度 | －25℃~＋65℃ | |
的電磁兼容性，滿足各種場合的使用要求。
0.75-560kw/380v
名稱 變頻器型號 功率 額定電流
西普達變頻器 XPD2000-0R7G3/1R5P3 0.75/1.5KW 2.6/3.8A
西普達變頻器 XPD2000-1R5G3/2R2P3 1.5/2.2KW 3.8/5.1A
西普達變頻器 XPD2000-2R2G3/4R0P3 2.2/4KW 5.1/9.0A
西普達變頻器 XPD2000-4R0G3/5R5P3 4/5.5KW 9.0/13A
西普達變頻器 XPD2000-5R5G3/7R5P3 5.5/7.5KW 13/17A
西普達變頻器 XPD2000-7R5G3/011P3 7.5/11KW 17/25A
西普達變頻器 XPD2000-011G3/015P3 11/15KW 25/32A
西普達變頻器 XPD2000-018G3/022P3 18.5/22KW 37/45A
西普達變頻器 XPD2000-022G3/030P3 22/30KW 45/60A
西普達變頻器 XPD2000-030G3037P3 30/37KW 60/75A
西普達變頻器 XPD2000-037G3/045P3 37/45KW 75/91A
西普達變頻器 XPD2000-045G3/055P3 45/55KW 91/112A
西普達變頻器 XPD2000-055G3/075P3 55/75KW 112/150A
西普達變頻器 XPD2000-075G3/090P3 75/90KW 150/176A
西普達變頻器 XPD2000-090G3/110P3 90/110KW 176/210A
西普達變頻器 XPD2000-110G3/132P3 110/132KW 210/253A
西普達變頻器 XPD2000-132G3/160P3 132/160KW 253/304A
西普達變頻器 XPD2000-160G3/185P3 160/185KW 304/350A
西普達變頻器 XPD2000-185G3/200P3 185/200KW 350/377A
西普達變頻器 XPD2000-200G3/220P3 200/220KW 377/426A
西普達變頻器 XPD2000-220G3/250P3 220/250KW 426/465A
西普達變頻器 XPD2000-250G3/280P3 250/280KW 465/520A
西普達變頻器 XPD2000-280G3/315P3 280/315KW 520/585A
西普達變頻器 XPD2000-315G3/355P3 315/355KW 585/650A
西普達變頻器 XPD2000-355G3/400P3 355/400KW 650/725A
西普達變頻器 XPD2000-400G3/450P3 400/450KW 725/820A
西普達變頻器 XPD2000-450G3/500P3 450/500KW 820/890A
西普達變頻器 XPD2000-500G3/560P3 500/560KW 890/1000A
西普達變頻器 XPD2000-560G3 560KW 1000A
