| 開口 | 400mm |
|---|---|
| 行程 | 200mm |
| 鎖模方式 | 橫行T型槽 |
| 操作方式 | 雙手啟動+腳踏開關 |
| 結構 | 四柱三板 |
| 壓裝方式 | 快速下壓+慢速靠近工件 |
| 產品類型 | 全新 |
| 電機功率 | 3000w |
| 動力類型 | 液壓 |
| 工作形式 | 鍛壓 |
| 規格 | 600*500mm |
| 控制形式 | 人工 |
| 類型 | 液壓機 |
| 油箱容量 | 100L |
| 種類 | 壓力機 |
| 重量 | 500Kg |
| 主電機功率 | 7.5kw |
| 柱數 | 四柱 |
| 布局形式 | 立式 |
| 品牌 | 鑫拓 |
| 型號 | XT-106KS |
| 加工定制 | 是 |

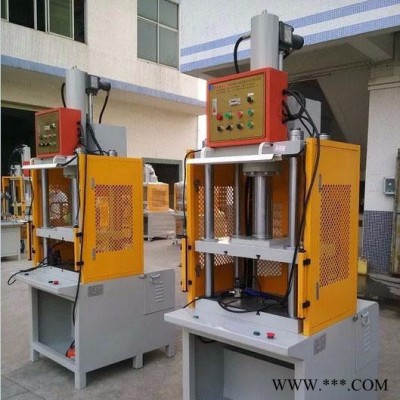

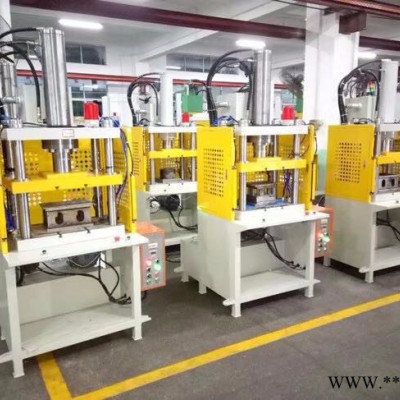

四柱液壓機由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動
本系列液壓機是各類鋁、鎂合金壓鑄制品的毛邊沖切及整形，塑料制品的整切；也適用于塑性材料的成形如板料的落料、拉伸等、是油壓機普通型的升級產品, 采用先進的子母缸液壓回路.無論是噪音,速度, 耗電功率,均優于普通液壓沖床是款高效率高速度,高出力,高環保的新一代液壓沖床本機在壓鑄行業應用最為廣泛。
四柱液壓機特點
1，該系列油壓機床以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相,AC220 60HZ交流電源.
2，該系列設備以液體作為介質來傳遞能量, 采用先進的子母缸液壓回路,油溫低,空行程速度均在150MM/秒以上, 工進速度30 MM/秒以下,
3，設備待機,滑快上下移動時噪音均不超過75分貝.
4，采用四柱三板式結構,活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.1MM以下.,
5，沖床具有廢料吹氣裝配.并在下工作臺中央開有廢料落料槽.
6，沖床的沖切下止點位置一般通過壓力開關,位置感應器進行控制.
7，具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置
8，壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整,方便操作；
9，油壓系統內置油箱底部,外觀整潔,穩重。
四柱液壓機參數：10t 20t 30t 50t 60T 80T 100T
| 型 號 Model | XT106K-20T | XT-106K-30T | XT-106K-40T | XT-106K-50T | XT-106K-60T | |
| 公稱壓力 | 20 | 30 | 40 | 50 | 60 | |
| Nominal force Out put (T) | ||||||
| 液體最大工作壓力 | 21 | 21 | 21 | 21 | 21 | |
| Maximum hydraulic working pressure(MPa) | ||||||
| 回 程 力 | 4 | 4.8 | 5.1 | 5.7 | 5.8 | |
| 回 程 力 | ||||||
| 機架臺面距地面高度 E | 780 | 780 | 780 | 780 | 780 | |
| Height of table above floor (mm) | ||||||
| 最大開口距離 H | 400 | 500 | 500 | 500 | 500 | |
| Biggest operational height (mm) | ||||||
| 滑塊（壓頭）最大行程 | 300 | 300 | 300 | 300 | 300 | |
| Maximum stroke of the ram (mm) | ||||||
| 工作臺 | 左 右 L | 500 | 550 | 600 | 600 | 600 |
| 有效面積 | Left-right(mm) | |||||
| Dimensions of table | 前 后 W | 400 | 400 | 500 | 500 | 500 |
| Front-back(mm) | ||||||
| 滑塊壓頭速度 | 下行速度 | ≥ 188 | ≥ 178 | ≥ 178 | ≥ 168 | ≥ 168 |
| speed of Down(mm/s) | ||||||
| 工作速度 | ≥ 19 | ≥ 16 | ≥ 14 | ≥ 13 | ≥ 12 | |
| Speed of slide | Work of speed (mm/s) | |||||
| 回程速度 | ≥ 125 | ≥ 125 | ≥ 116 | ≥ 120 | ≥ 145 | |
| speed of Returning(mm/s) | ||||||
| 主機輪廓尺寸 | 850×950×2130 | 850×950×2280 | 900×1050×2360 | 950×1100×2500 | 950×1100×2550 | |
| B × C × D | ||||||
| Overal dimensions of the machine (mm) | ||||||
| 功 率 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | |
| | | |||||
四柱液壓機操作規程，
1，設備動作：雙手啟動→油缸快速下壓→感應到慢速接近開關→油缸慢速下壓→保壓計時→時間到→油缸快速回程到上限接近開關位置→動作完成。（接近開關、保壓時間均可自由調整位置）
2，油壓動力系統選用高壓泵浦，油壓回路特別設計，待機時能減少電力之消耗，以達省能源，性能穩定，低噪音，馬力要求小，出力、速度、行程均可調整。
3，本機選用的是快速子母油壓缸，兩段速度，快速下行，慢速工進。在長時間運行時油溫不易升高，壓力穩定，下壓行程、加壓行程和回升行程均由限位開關控制。
4，安全設計周全，雙手操作，設有手動及自動檔，緊急按鈕及上下模寸動，方便模具的安裝及校正；安裝有光電保護安全器；
5，本機配有下壓計數器，能記錄每日下壓次數。
四柱液壓機使用范圍：（壓鑄品切邊機，液壓機，油壓機，壓鑄品沖邊機，液壓切邊機，切邊機，鋁制品沖邊機，鋁鎂制品切邊機）
本系列油壓機是各類鋁、鎂合金壓鑄制品的毛邊沖切及整形，塑料制品的整切；也適用于塑性材料的成形如板料的落料、拉伸等、是油壓沖邊機普通型的升級產品, 采用先進的子母缸液壓回路.無論是噪音,速度, 耗電功率,均優于普通液壓沖床是款高效率高速度,高出力,高環保的新一代液壓沖床本機在壓鑄行業應用最為廣泛.
《壓裝客戶群有；惠州格林精密五金件壓裝；龍崗鑫雅豪手機中板粗沖；東莞長安壓鑄液壓切邊；東莞旺鑫手機中板整形；》

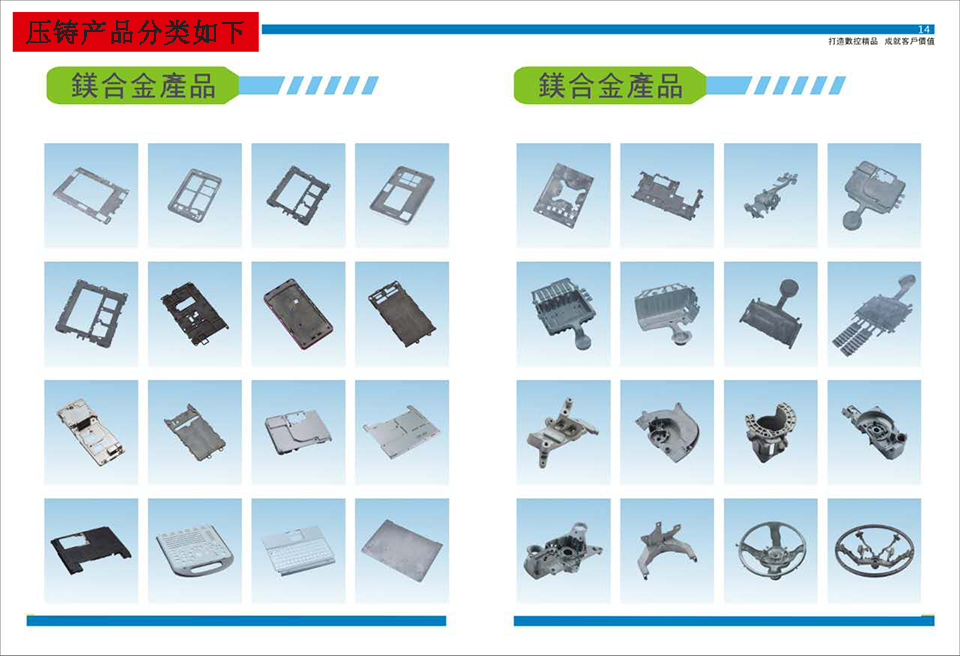

液壓機沖邊產品展示，
選擇鑫拓的理由
該系列四柱液壓機械出力范圍有10tf.-200 tf 可選.(1tf=1000kgf=9.8KN)還可根據客戶要求非標定制，歡迎你的來電
