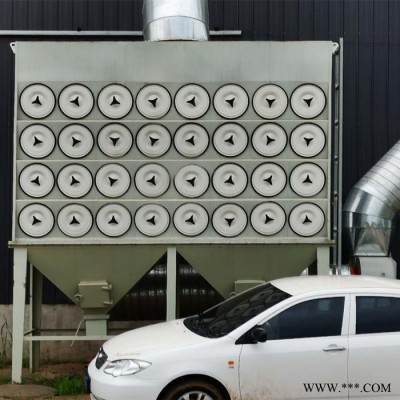

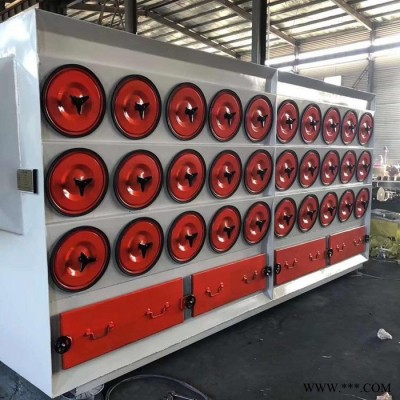

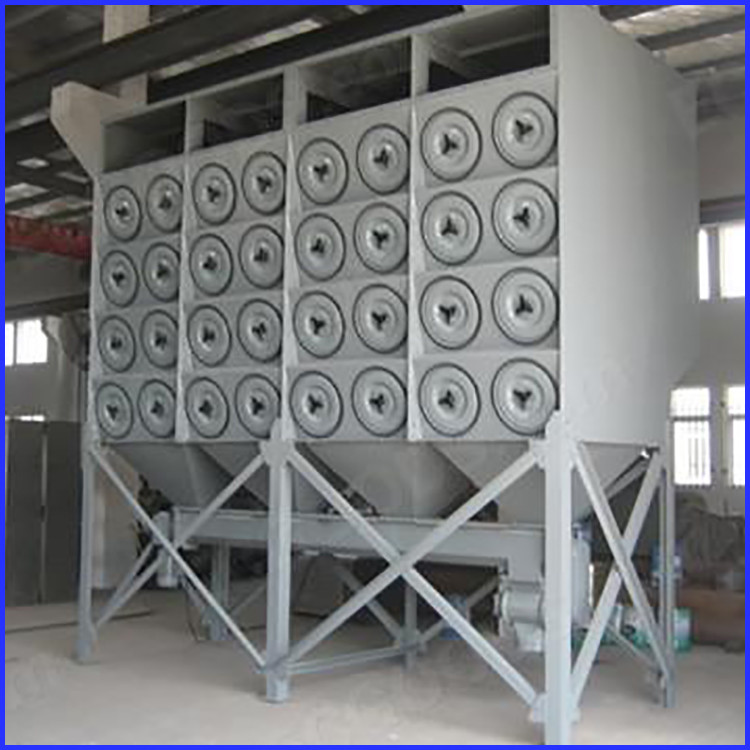

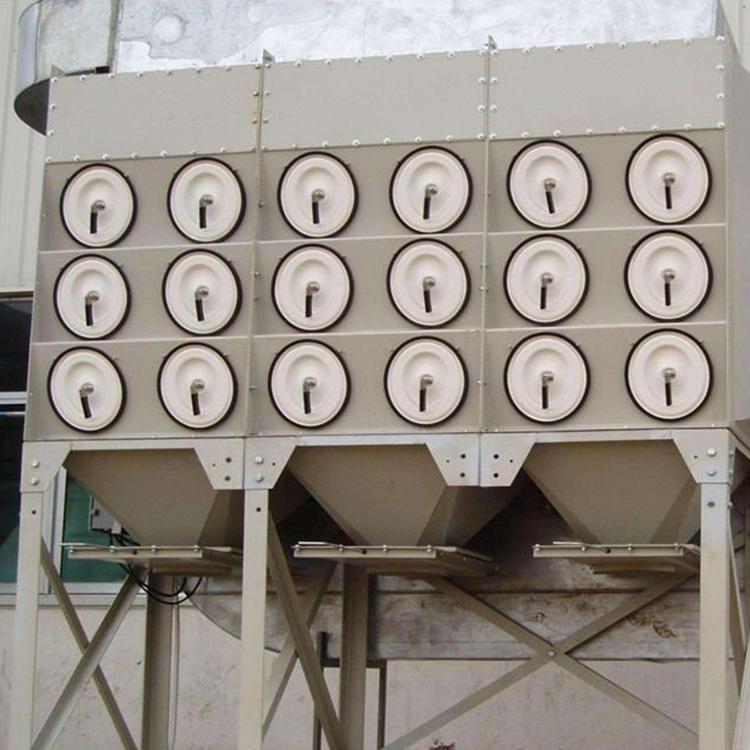

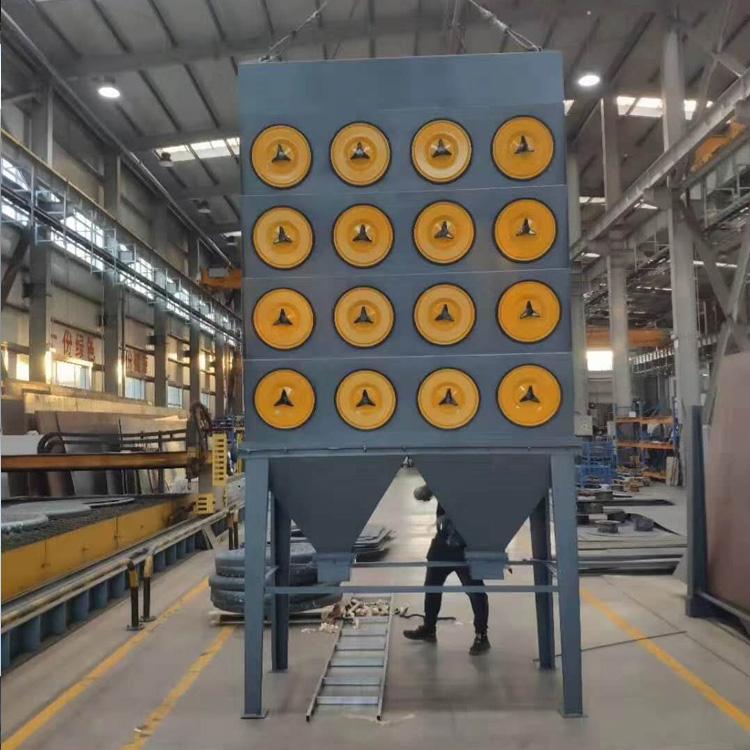

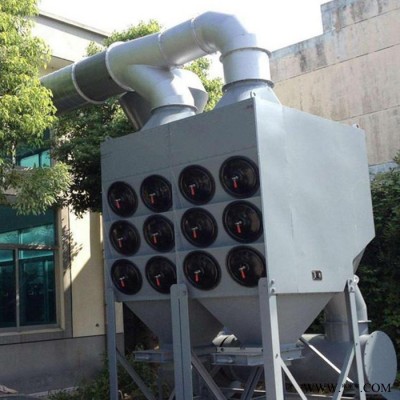

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置 在花板上，從清灰效果看，垂直布置較為合理?；ò逑虏繛檫^濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
工作原理
 含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗;粒度細、密度小的塵粒進入濾塵室后，通過擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。

濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
