| 品牌 | 優普路 |
|---|---|
| 型號 | 86mm兩相混合步進電機 |

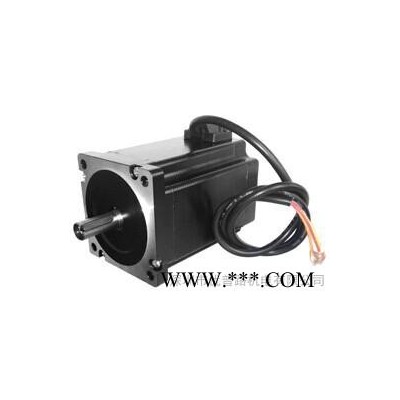

86兩相步進電機
♦通用規格步距精度：1.8°±5%
溫升：80°CMax
環境溫度：﹣10°C-50°C
絕緣電阻：100MΩmin.500VDC
耐壓：500VAC for one minute
徑向跳動：0.06Max.(450g-load)
軸向跳動：0.08Max.(450g-load）
| 型號 | 相數 | 步距角 （°） | 保持轉矩 (NM) | 額定電流 (A) | 相電感 (mH) | 相電阻 (Ω) | 引線數量 | 轉子慣量 (g·cm2) | 定位轉矩 (Kg·cm) | 電機重量 (Kg) | 機身長度 (mm) | 軸徑 （mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86HB35 | 2 | 1.8 | 3.5 | 2.8 | 3.9 | 1.4 | 8 | 800 | 0.8 | 2 | 65 | Φ 9.5 |
| 86HB45 | 2 | 1.8 | 4.5 | 4.5 | 3.5 | 0.8 | 8 | 1400 | 1.3 | 2.3 | 80 | Φ12.7 |
| 86HB60 | 2 | 1.8 | 6 | 5 | 4.9 | 0.52 | 8 | 2300 | 1.3 | 3.25 | 101 | Φ12.7 |
| 86HB85 | 2 | 1.8 | 8.5 | 5 | 5.2 | 0.95 | 8 | 2800 | 2.5 | 3.8 | 118 | Φ12.7 |
| 86HB120 | 2 | 1.8 | 12 | 5 | 8.7 | 1.4 | 8 | 4000 | 3.8 | 5.4 | 156 | Φ15.875 |

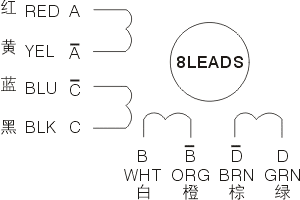

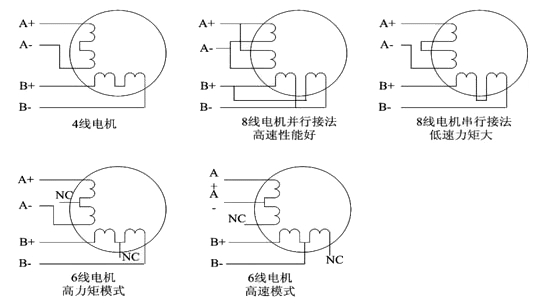

♦接線說明
