材質	ABS工程塑料
產地	溫州
接口	喇叭口
類型	防爆接線盒
適用范圍	適用于煤礦井下有粉塵及氣體危險的環境中用作通訊系統的電纜分線及連接之用
種類	二通接線盒
重量	0.5公斤
品牌	興煤防爆
型號	JHH-2

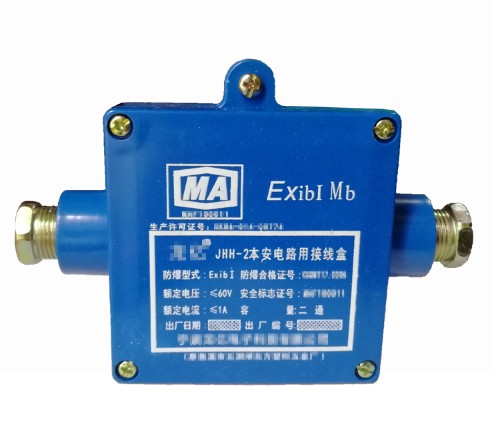

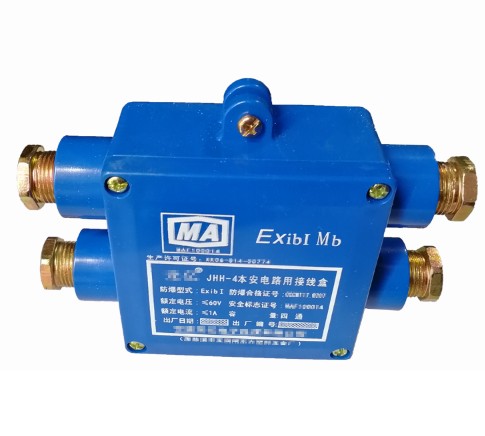

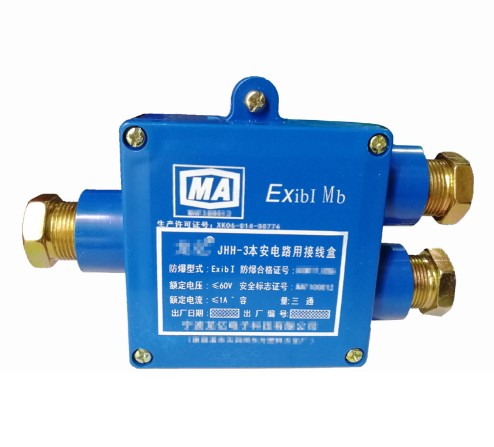

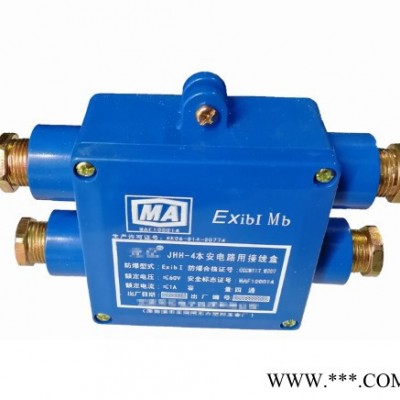

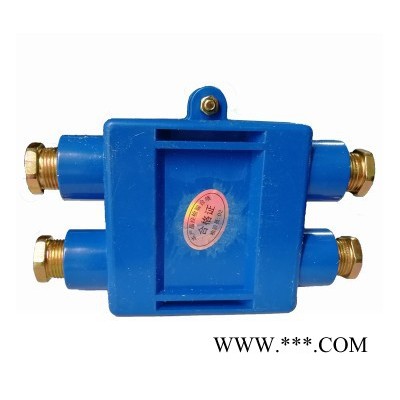

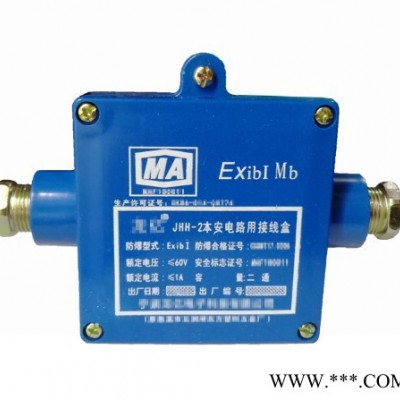

JHH-2本安電路用接線盒 JHH-3 JHH-4 礦用通訊接線盒 本安分線盒
產品說明：適用于煤礦井下有粉塵及氣體危險的環境中用作通訊系統的電纜分線及連接之用。

產品結構：由盒蓋、擋板、擋圈、密封圈、接線端子、內腔進孔、壓緊螺母組成。其密封圈材質為氯丁橡膠，防水、防塵、隔爆效果好。

J代表：礦用電纜光纜組件及連接器件  HH代表礦用本安型接、分線盒
規格：JHH系列 二通/三通/四通
名稱：本安電路用電纜接線盒
技術參數：工作電壓：≤60V 工作電流：≤1A 接觸電阻：≤0.01Ω
適用范圍：用于煤礦井下控制系統、通信系統本質安全線路的分線及匯接裝置
接線用途：只適用于本安電路連接
訂貨須知：訂貨時須說明數量、規格及配接電纜型號
適用電纜外徑（?）：6-12mm,特殊規格可定做
分線數：2通/3通/4通
材質：ABS阻燃抗靜電塑料
額定容量：接點容量60V/1A DC
工作方式：連續，接觸對為4對。
使用方法

根據使用電纜的對數，直徑選擇相應的接線盒。

接線盒拆箱后，應檢查有無損壞現象，零件有無缺失。

接線盒應垂直懸掛在巷道的上部或固定在專用支架上。接線時先擰開引入裝置的壓緊螺母或壓緊夾板，取下墊圈、密封圈，并套在相應電纜外徑的適當位置，將電纜穿入引線裝置內。剝開電纜，并根據連接位置把電纜接入芯線分扎成小把。兩側引入端的電纜要有適量的馳度，不得使用電纜頭承力。根據要求連接關系，將電纜分別接入接線端子。

連接完畢后，擰緊壓緊螺母和壓緊夾板。蓋上罩殼，注意墊好密封圈旋緊螺母。

接線時，如有極性要求時，應根據要求對應相接。安裝時一定注意將喇叭口擰緊，膠皮圈選擇合適的，不接線的口要封堵好，防止灰塵、水進入盒內。緊固螺絲要擰緊，蓋子密封圈要壓好，丟失的要補上。接線盒的檢修和遷移都不得在帶電情況下進行，必須在斷電源后，按煤礦保安規程要求，用可靠手段放電后，才可打開蓋子。

運輸、貯存

產品在運輸過程中，不應有劇烈的振動，沖擊和倒放。

產品不得曝曬、雨淋并應存放在空氣流通，溫度不高于50℃，不低于-30℃和相對濕度不大于97%及無腐蝕性氣體的環境中。

貯存
1產品應貯存于沒有雨雪侵襲、良好的通風條件、空氣中不含有酸堿等腐蝕性氣體或粉塵的場所。
2存放期超過2年的產品出廠或使用前應逐臺檢修，更換銹蝕的元器件并重新進行出廠檢驗。
開箱及檢查
1檢查包裝箱內巷道燈的數量、說明書、合格證、裝箱是否相符安全。
2檢查產品外觀是否完好，標志齊全。

【溫州興煤防爆電器有限公司】生產JHH-2/JHH-3/JHH-4等系列本安電路用接線盒.
