| 材質 | 工具鋼 |
|---|---|
| 測量范圍 | 標準 |
| 產地 | 浙江 |
| 尺寸 | 標準 |
| 規格 | M16*5 |
| 精度 | 標準 |
| 凈重 | 1 |
| 類型 | 螺紋量規 |
| 適用范圍 | 檢驗各種精密零件的檢驗 |
| 顏色 | 黑色 |
| 執行質量標準 | 國標 |
| 品牌 | 星標 |
| 型號 | M16*5 |
| 加工定制 | 是 |

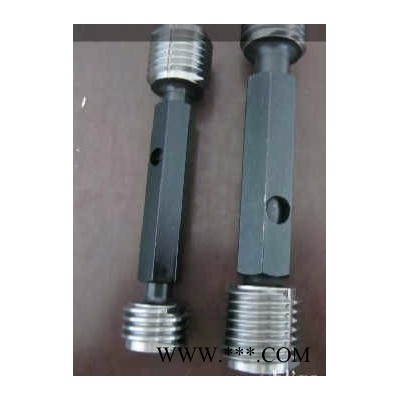

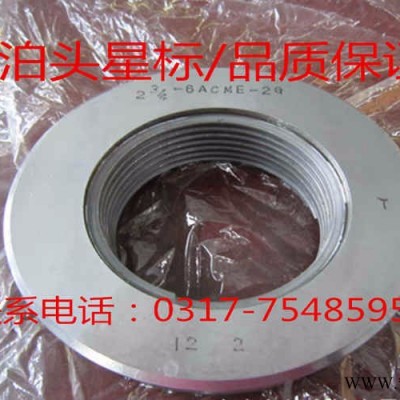

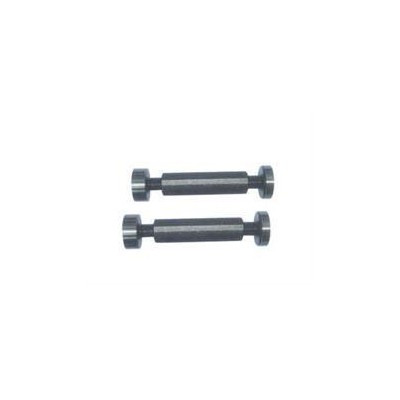

星標M16*5光滑塞規/光滑環規 產品規格：各種光滑塞規IT6級以上（含6級）直徑1.6~320mm各種光滑環規，對表圈：直徑φ8-400mm精度為±0.002
1、光滑塞規測量的標準條件：溫度為20℃，測力為零。
2、檢驗工件**大實體尺寸（即孔為**小、軸為**大極限尺寸）的量規稱通規。
檢驗工件**小實體尺寸（即孔為**大、軸為**小極限尺寸）的量規稱止規。
3、符合極限尺寸判斷原則（即泰勒原則）的量規如下：
星標M16*5光滑塞規/光滑環規/通規的測量面應是與孔或軸形狀相對應的完整表面（通常稱為全形量規），其尺寸等于工件的**大實體尺寸，且長度等于配合長度。
止規的測量面應是點狀的，兩測量面之間的尺寸等于工件的**小實體尺寸。
符合泰勒原則的量規，如在某些場合下應用不方便或有困難時，可在保證被檢驗工件的形狀誤差不致影響配合性質的條件下，使用偏離泰勒原則的量規。
4、用符合本標準的量規檢驗工件，如通規能通過，止規不能通過，則該工件應為合格品。
5、制造廠對工件進行檢驗時，操作者應該使用新的或者磨損較少的通規；檢驗部門應該使用與操作者相同形式，且已磨損較多的通規。
用戶代表在用量規驗收工件時，通規應接近工件的**大實體尺寸，止規應接近工件的**小實體尺寸。
6、用符合本標準的量規檢驗工件，如判斷有爭議，應該使用下述尺寸的量規解決；
通規應等于或接近工件的**大實體尺寸；
止規應等于或接近工件的**小實體尺寸。
