| 產品系列 | 9000 |
|---|---|
| 直流電源性質 | 電流型 |
| 營銷方式 | 現貨 |
| 電機容量 | 1.5 |
| 電源相數 | 三相 |
| 額定電流 | 3.5（A） |
| 額定電壓 | 三相AC380-500（V） |
| 供電電壓 | 低壓 |
| 控制方式 | 電流矢量 |
| 濾波器 | 內置1A+1B濾波器 |
| 應用范圍 | 通用 |
| 適配電機功率 | 1.5（kW） |
| 輸出電壓調節方式 | PAM控制 |
| 外型 | 塑膠殼 |
| 品牌 | 國產 |

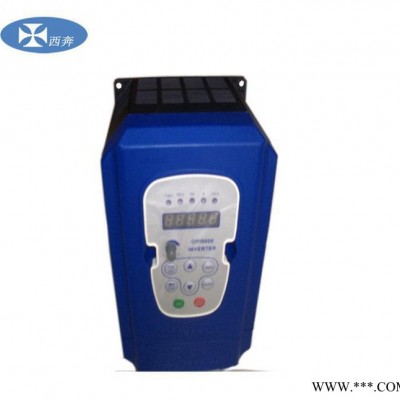

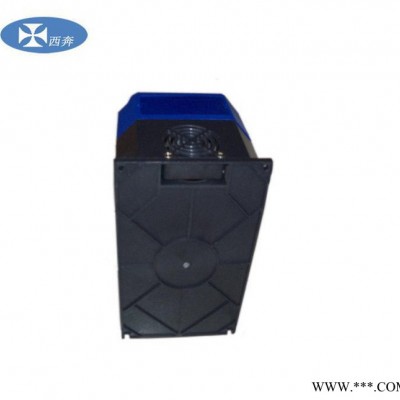

| 型號 | XBI9000 |
概述Generul Descriptipn
XBI9000系列變頻器是集數字技術，計算機，現代自控技術于一體的高科技產品。具有精度高、噪音低、轉矩大、性能等特點。廣泛應用于電子、機械、冶金、紡織、印染、石油、化工等行業。在提高工業過程自動化節能等方面起到巨大的作用，深受業界的重視和贊譽。
主要性能特點Main Characteristic
*功率范圍：0.4-3.7kW(單、三相220V)0.75-415kW(三相380V)
*以大規模電機控制IC+IGBT為核心，整機可靠性高；
*具有多種控制方式，適應不同場合控制需求，**大功率可達415kW；
*高輸出扭矩，低速時可達150%；頻率解析度高達0.01Hz
*對進線電壓適應性強，波動可達±20%，特別適用于電網質量較差的**與地區；
*具有良好的通訊界面，極易組成集中控制系統
*內置PID調節器；
*內置簡易型PLC：
項目名稱 | ||
輸入 | 額定電壓、頻率 | 220V/380V 50Hz/60Hz |
電壓允許變動范圍 | ±15% | |
輸出 | 頻率范圍 | 0.10~400.00Hz |
過載范圍 | p系列120%1分鐘A系列150%1分鐘 | |
頻率控制 | 控制方式 | SPWM |
精度 | 數字式：0.01%；模擬式：0.1% | |
設定解析度 | 數字式：0.01Hz；模擬式：**大操作頻率的0.1% | |
輸入解析度 | 0.01Hz | |
頻率額定方式 | 鍵盤，0~5V,0~10V,4~20mA,RS485通訊給定 | |
其他功能 | 頻率上/下限、啟動頻率、停車頻率、三個跳躍頻率可分別設定 | |
控制特點 | 加減速控制 | 4段加減速時間（0.1-6500秒）任意選擇 |
V/F曲線 | V/F曲線可任意設定 | |
轉矩控制 | 可設定轉矩提升，**大10.0%，啟動轉矩在1.0Hz時可達150% | |
多功能輸入端 | 有6個多功能輸入端，實現8段速控制、程序運行、4段加減速切換、UP、DOWN機能、計數器，外部急停等功能 | |
多功能輸出端 | 有5個多功能輸出端，實現運轉中、零速、計數器、外部異常、程序運行、等指示及報警 | |
節能控制 | 根據負債情況自動調整輸出電壓，使電機工作效率**高 | |
靜音 | 載波頻率可達16KHZ | |
PID | 內置PID功能 | |
簡易PLD | 可組成自控8段速運行，運行時間，運行方式任意設定 | |
通訊口 | 標準RS485接口 | |
其他功能 | ||
保護功能 | 監視功能 | |
振動 | 0.5G以下 | |
操作溫度 | -10~40℃ | |
濕度 | 0~95%范圍內，且無結露 | |
過載保護 | 電子電路保護馬達、驅動器（恒轉矩150%/1分鐘，風機類120%/1分鐘） | |
PUSE熔斷保護 | PUSE熔斷馬達停止 | |
過電壓 | 220V級：直流電壓>400V;380V級；直流電壓>800V | |
不足電壓 | 220V級：直流電壓<200V;380V級；直流電壓<400V | |
瞬間停電再啟動 | 瞬停后可以頻率跟蹤方案式再啟動 | |
失速防止 | 加/減運載中失速防止 | |
輸出端短路 | 電子線路保護 | |
其他功能 | 散熱片過熱保護，反轉限制，開機后直接啟動及故障復歸之功能、參數鎖定等 | |
