| 標準電壓 | 380V |
|---|---|
| 產地 | 山東 |
| 電機功率 | 35W |
| 電源 | 380V |
| 類型 | 臥式平衡機 |
| 平衡精度 | 1 |
| 上市時間 | 2015年秋 |
| 執行質量標準 | 國標 |
| 貿易屬性 | 內貿 |
| 品牌 | 濟南五星 |
| 型號 | YYQ-100A |
| 準入認證 | ISO9001-2000 |
一、用途及特點

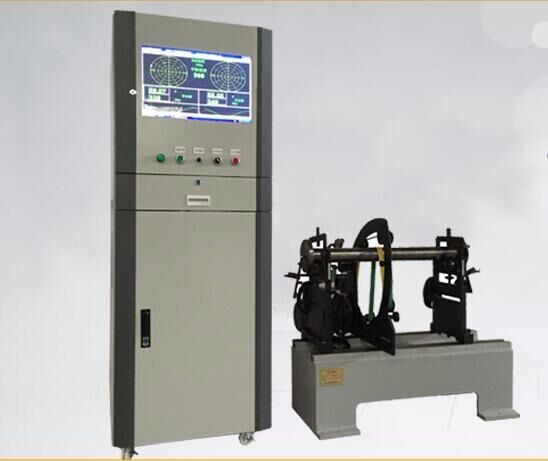

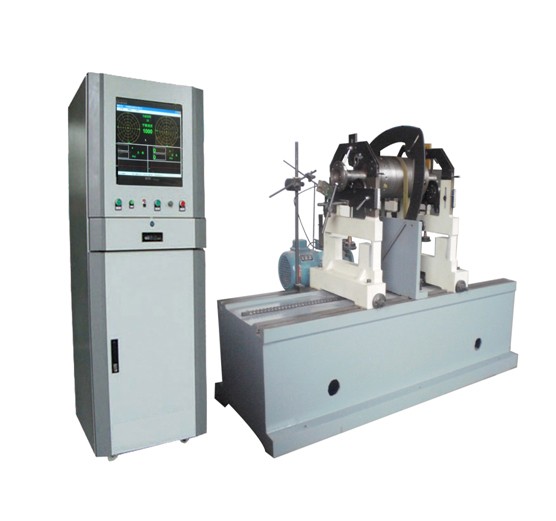

該系列是硬支承臥式動平衡機，采用滾輪支承，圈帶拖動，普通型為雙速電機驅動，“A”型為變頻電機加變頻器調速，由工業控制計算機進行數據處理，彩色屏幕實時顯示不平衡量值、相位角和實時轉速，床身均采用整體鑄造,穩定性好。廣泛應用在電動機、風機、柴油機、汽車配件、等行業，可在單面、雙面，及多個校正面上進行平衡測量，適合軸類、盤類和重心外伸轉子。具有效率高，精度準確，顯示直觀、質量可靠、維修方便的特點，軟件備有普通工件和標準轉子兩種標定功能，克服了其他硬支承平衡機測量系統用戶難以自行標定設備的缺陷，并有多種測量方法和功能供選擇，可實現參數輸入、預覽、試驗、結果存儲、打印、操作全部采用漢化菜單結構，人機對話，自動提示。
二、功能
1、工業控制計算機 19英寸液晶彩色屏幕顯示
2、Widows中英文系統雙選擇
3、配用GB-2000通用微機平衡測量系統
4、全自動程控放大模塊
5、任意工件定標功能，任意角夾具補償和工件信息存儲
6、合格量顯示，測量周期調整功能
7、信號自動放大與手動放大調整，信號自檢，自動診斷
8、矢量圖形、波形與不平衡量，同時顯示
9、剩余不平衡量g與不平衡力距g cm、g mm可選擇顯示
可選功能
1、平衡角度自動跟蹤功能
2、停車自動定位功能
3、矢量角度分解功能
4、床身可根據用戶要求加長
5、支承軸頸可根據用戶的要求加大
三、主要參數
| 規格
型號 | 工件質量范圍kg | 工件直徑mm | 兩支承間距離mm | 軸徑范圍mm | 圈帶拖動處的直徑范圍mm | 平衡轉速r/min | 最小可達剩余不平衡量gmm/kg | 不平衡量減少率% | 電機功率kw | 調速方式 |
| RYQ-3 | 0.1-3 | Φ350 | 30-450 | Φ3-22 | ≤Φ150 | 400-10000 | ≤0.5 | ≥90 | 0.09 | 微型電機 |
| RYQ-10 | 1-10 | Φ500 | 30-600 | Φ5-60 | ≤Φ150 | 400-10000 | ≤0.5 | ≥90 | 0.18 | 微型電機 |
| YYQ-5 | 0.1-5 | Φ400 | 50-600 | Φ3-40 | Φ15-150 | 400-5000 | ≤0.5 | ≥90 | 0.09 | 微型電機 |
| YYQ-16 | 0.3-16 | Φ500 | 60-600 | Φ5-40 | Φ15-150 | 400-5000 | ≤0.5 | ≥90 | 0.18 | 微型電機 |
| YYQ-50(A) | 1-50 | Φ900 | 80-800 | Φ8-70 | Φ18-250 | 300-5000（A:無級調速） | ≤0.5 | ≥90 | 0.75(A：0.75) | 單速電機(變頻電機) |
| YYQ-100(A) | 2-100 | Φ900 | 80-1000 | Φ10-140 | Φ30-300 | 300-5000（A:無級調速） | ≤0.5 | ≥90 | 0.85/1.1(A：1.5) | 雙速電機(變頻電機) |
| YYQ-160(A) | 2-160 | Φ950 | 100-1400 | Φ10-180 | Φ30-300 | 300-2500（A:無級調速） | ≤0.5 | ≥90 | 0.85/1.1(A：1.5) | 雙速電機(變頻電機) |
| YYQ-300A | 5-300 | Φ1200 | 150-1500 | Φ20-180 | Φ30-450 | 300-2500無級調速 | ≤0.5 | ≥90 | 4.0 | 變頻電機 |
| YYQ-500A | 10-500 | Φ1500 | 150-1500 | Φ20-240 | Φ40-500 | 300-2500無級調速 | ≤0.5 | ≥90 | 4.0 | 變頻電機 |
| YYQ-1000A | 10-1000 | Φ1500 | 150-2600 | Φ20-240 | Φ40-650 | 180-2500無級調速 | ≤0.5 | ≥90 | 5.5 | 變頻電機 |
| YYQ-1600A | 30-1600 | Φ1800 | 150-2600 | Φ20-240 | Φ40-800 | 180-2500無級調速 | ≤0.5 | ≥90 | 7.5 | 變頻電機 |
| YYQ-3000A
| 100-3000 | Φ2000 | 150-2600 | Φ15-300 | Φ40-900 | 180-2500無級調速 | ≤0.5 | ≥90 | 11 | 變頻電機 |
