| 類型 | 風機動平衡機 |
|---|---|
| 計量單位 | 臺 |
| 材質 | 鑄鐵 |
| 測量精度 | 0.01 |
| 產地 | 山東 |
| 電壓 | 380V |
| 功率 | 18KW |
| 規格 | 300-5000KG |
| 外形尺寸 | 5110*3810*1810 |
| 用途 | 風機動平衡測試 |
| 重量 | 4000kg |
| 最大負荷 | 5000KG |
| 品牌 | 濟南五星 |
| 型號 | YYW-3000A |
| 加工定制 | 是 |
一、用途及特點

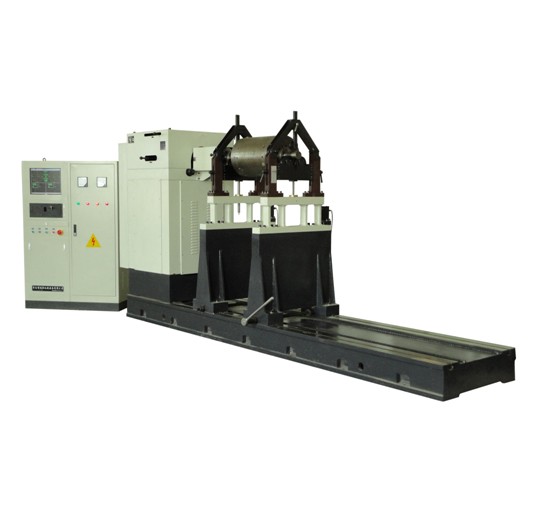

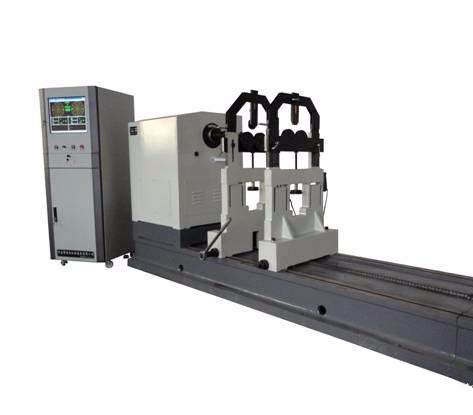

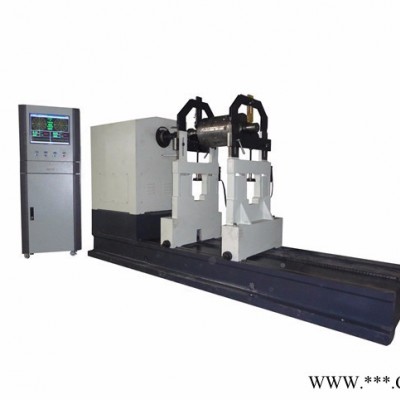

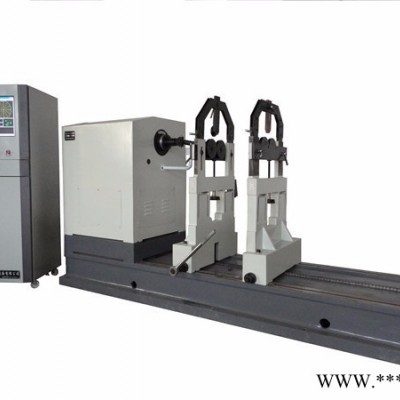

該系列是專為風機、鼓風機行業等大直徑工件要求生產的硬支承臥式專用動平衡機，采用滾輪支承，萬向聯軸節驅動，變頻電機加變頻器調速，由工業控制計算機進行數據處理，彩色屏幕實時顯示不平衡量值、相位角和實時轉速，床身均采用整體鑄造，穩定性好。廣泛應用風機、鼓風機等行業，可在單面、雙面及多個校 正面上進行平衡測量。具有效率高，精度準確，顯示直觀，質量可靠，維修方便的特點，軟件備有普通工件和標準轉子兩種標定功能，克服了其他硬支承平衡機測量系統用戶難以自行標定設備的缺陷，并有聯軸器補償功能等多種測量方法和功能供選擇，可實現參數輸入、預覽、實驗、結果存儲、打印、操作全部采用漢化菜單結 構，人機對話，自動提示。
二、功能
1） Widows中英文系統雙選擇
2）配用GB-2000通用微機平衡測量系統
3）全自動程控放大模塊
4）任意工件定標功能，任意角夾具補償和工件信息存儲
5）合格量顯示，測量周期調整功能
6）信號自動放大與手動放大調整，信號自檢，自動診斷
7）矢量圖形、波形與不平衡量，同時顯示
8)剩余不平衡量g與不平衡力距g cm、g mm可選擇顯示
可選功能
1、平衡角度自動跟蹤功能
2、停車自動定位功能
3、矢量角度分解功能
三、主要參數
| 規格 型號 | 工件質量范圍kg | 工件直徑mm | 兩支承間**大距離mm | 軸徑范圍mm | 平衡轉速r/min | **小可達剩余不平衡量gmm/kg | 不平衡量減少率% | 電機功率kw | 調速方式 |
| YYW-300A | 10-300 | Φ1650 | 1700 | Φ10-180 | 300-2500無級調速 | ≤0.5 | ≥90 | 5.5 | 變頻電機＋ 變頻器 |
| YYW-1000A | 20-1000 | Φ1800 | 1600 | Φ20-240 | 300-2500無級調速 | ≤0.5 | ≥90 | 7.5 | 變頻電機＋ 變頻器 |
| YYW-1600A | 30-1600 | Φ2000 | 1600 | Φ20-240 | 300-2500無級調速 | ≤0.5 | ≥90 | 11 | 變頻電機＋ 變頻器 |
★床身可根據用戶要求定制
特點：該系列是專為風機、鼓風機行業等大直徑工件要求生產的硬支承臥式專用動平衡機，采用滾輪支承，萬向聯軸節驅動，變頻電機加變頻器調速，由工業控制計算機進行數據處理，彩色屏幕實時顯示不平衡量值、相位角和實時轉速，床身均采用整體鑄造，穩定性好。廣泛應用在風機、鼓風機等行業，可在單面、雙面，及多個校正面上進行平衡測量，適合軸類、盤類和重心外伸轉子。具有效率高，精度準確，顯示直觀、質量可靠、維修方便的特點，軟件備有普通工件和標準轉子兩種標定功能，克服了其他硬支承平衡機測量系統用戶難以自行標定設備的缺陷，并有多種測量方法和功能供選擇，可實現參數輸入、預覽、試驗、結果存儲、打印、操作全部采用漢化菜單結構，人機對話，自動提示。
