| 產地 | 廣東 |
|---|---|
| 電源相數 | 三相 |
| 控制方式 | 電動 |
| 外型 | 鐵殼 |
| 品牌 | 易驅 |
| 型號 | CV3100-4T0022M |

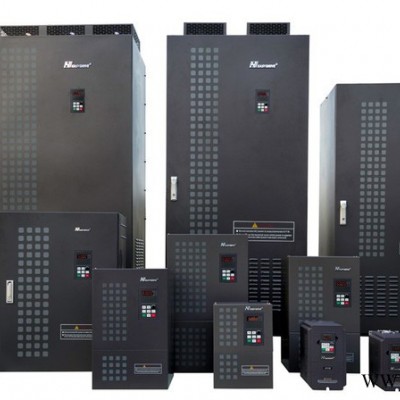

產品特點：
CV3100系列變頻器是深圳市易驅電氣有限公司 開發的一款通用型變頻器。在提高穩定性的前提下增加了電機參數自辯識、模擬量電流輸出、開關量輸出、靈活的頻率給定方式并可以實現多種頻率給定方式的在線切換、參數在線修改、脈沖頻率給定、掉電參數存儲、RS485通訊等一系列實用、先進的功能。
技術參數：
| 項目 | 標準規范 | ||
| 輸入 | 額定電壓、頻率 | 單相220V、三相220V、三相380V；50Hz/60Hz | |
| 變動容許值 | 電壓：-20% ～+20％電壓失衡率：<3% 頻率：±5％ | ||
| 輸出 | 額定電壓 | 0～220V/0～380V | |
| 頻率范圍 | 0Hz～400Hz | ||
| 過載能力 | M型：150% 1分鐘，180% 1秒，200% 瞬間保護； FP型：120% 1分鐘，150% 1秒，180% 瞬間保護 | ||
| 主要控制功能 | 調制方式 | 優化空間電壓矢量PWM | |
| 控制方式 | 無速度傳感器矢量控制 | ||
| 頻率精度 | 數字設定：最高頻率×±0. 01%； 模擬設定：最高頻率×±0.2% | ||
| 頻率分辨率 | 數字設定：0.01Hz；模擬設定：最高頻率×0.1% | ||
| 起動頻率 | 0.0Hz～10.00Hz | ||
| 轉矩提升 | 自動轉矩提升，手動轉矩提升1%～30.0%(V/F模式有效) | ||
| V/F曲線 | 線性V/F曲線、平方V/F曲線、用戶自定義V/F曲線 | ||
| 加減速時間 | 時間單位(分/秒)可選，最長3600（0.1～3600） | ||
| 直流制動 | 起動，停機時分別可選，動作頻率0～20Hz，動作時間0～30秒可設 | ||
| 點動 | 點動頻率范圍：0.1Hz～50.00Hz,點動加減速時間0.1～3600秒 | ||
| 內置PID | 可方便地構成閉環控制系統，適用于壓力、流量等過程控制 | ||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行 | ||
| 自動電壓調整 | 當電網電壓變化時，調節PWM輸出保持輸出電壓的恒定（AVR功能） | ||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | ||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | ||
| 無感矢量控制 | 轉矩特性 | 1HZ時輸出額定轉矩的150%，轉速穩定精度0.1% | |
| 電機參數自辨識 | 可在電機完全靜止的情況下完成電機參數的自辨識，以獲得最佳控制效果 | ||
| 運行功能 | 運行命令通道 | 操作面板給定；控制端子給定；串行口給定；可三種方式切換 | |
| 頻率設定通道 | 鍵盤模擬電位器給定；鍵盤▲、▼鍵給定；功能碼數字給定；串行口給定；端子UP/DOWN給定；模擬電壓給定；模擬電流給定；脈沖給定；組合給定 | ||
| 開關輸入通道 | 正、反轉指令；6路可編程開關量輸入，最多可設定30種功能。 | ||
| 模擬輸入通道 | 2路模擬信號輸入，0～20mA、0～10V可選 | ||
| 模擬輸出通道 | 模擬信號輸出0～10V、0～20mA可選，可實現設定頻率、輸出頻率等物理量的輸出 | ||
| 開關量輸出通道 | 3路可編程開路集電極輸出；1路繼電器輸出信號；可實現各種物理量輸出。 | ||
| 操作面板 | LED數碼顯示 | 可顯示設定頻率、輸出電壓、輸出電流等參數 | |
| 外接儀表顯示 | 輸出頻率、輸出電流、輸出電壓顯示等物理量顯示。 | ||
| 保護功能 | 過流保護；過壓保護；欠壓保護；過熱保護；過載保護等 | ||
| 選配件 | 制動組件；遠程操作面板；遠程電纜；鍵盤安裝座等 | ||
|
環境 | 使用場所 | 室內，不受陽光直射，無塵埃、腐蝕性氣體、油霧、水蒸汽等 | |
| 海拔高度 | 低于1000米（高于1000米時需降額使用） | ||
| 環境溫度 | －10℃～＋40℃ | ||
| 濕度 | 小于90%RH，無結露 | ||
| 振動 | 小于5.9米/秒2 | ||
| 存儲溫度 | －20℃～＋60℃ | ||
| 結構 | 防護等級 | IP20（使用狀態下或鍵盤顯示狀態下） | |
| 冷卻方式 | 強制風冷 | ||
| 安裝方式 | 壁掛式，柜式安裝 | ||
