材質	鑄鐵
產地	陜西西安
功率	22kw
流量	20L/S
驅動方式	電動
性能	無泄露
壓力	6公斤
揚程	60m
原理	離心泵
轉速	2900
泵軸位置	邊立式
葉輪數目	1
葉輪結構	封閉式葉輪
葉輪吸入方式	單吸式
品牌	南方泵業（西安）有限公司
型號	XBD6.0/20G-NFL

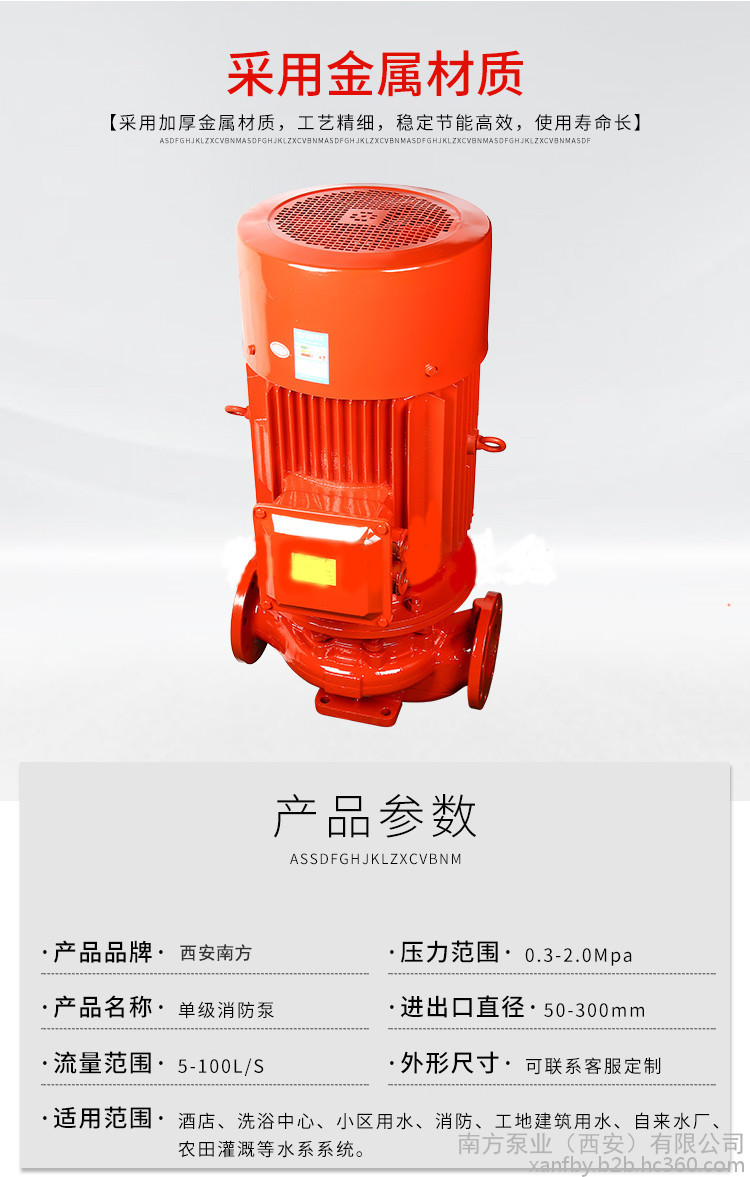

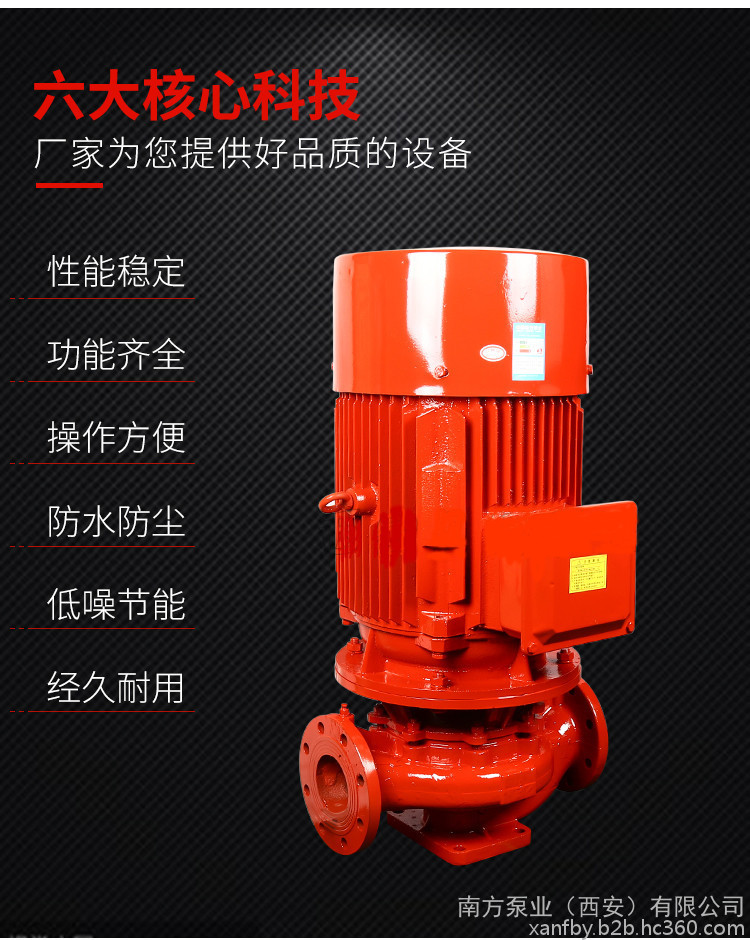

  南方泵業（西安）有限公司XBD-NFL立式單級消防泵由電機和泵兩部分組成，泵和電機同軸，消防泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。

  XBD-NFL消防泵由電機的泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪。平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。

  XBD-NFL立式單級消防泵安裝要求：

  1.安裝前檢查水泵的完好情況。

  2.消防泵安裝位置應盡可能靠近水源處。

  3.消防泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接。

  4.直接安裝可將泵安放基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。

  5.安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。

  6.水泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。

  7.在進口管路上極好裝有過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3～4倍，以保證液體的自由暢通。

  8.為了維護和使用方便安全，在泵的進、出口管路上各裝有一只調節閥及泵出口附近安裝一只壓力表，以保證在額定范圍內運行，確保泵的正常運行和使用壽命。

  9.進口如需擴徑連接，請選用偏心異徑管道接頭。
