上位機組態王軟件與從站開關量DTD433H的無線通信實例
★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
一、方案介紹
本方案是基于Modbus RTU協議下實現的1主多從自組網無線通信形式，主站為組態王，DTD433H作為從站。DTD433H具備輸入和輸出開關量信號功能，信號傳輸方向由用戶原系統主從設備所實現的功能決定。

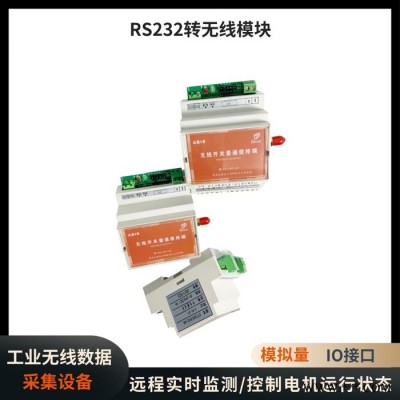

方案中采用達泰電子無線開關量信號測控終端——DTD433H與達泰電子無線通信數據終端——DTD433MC，作為實現無線通訊的硬件設備。

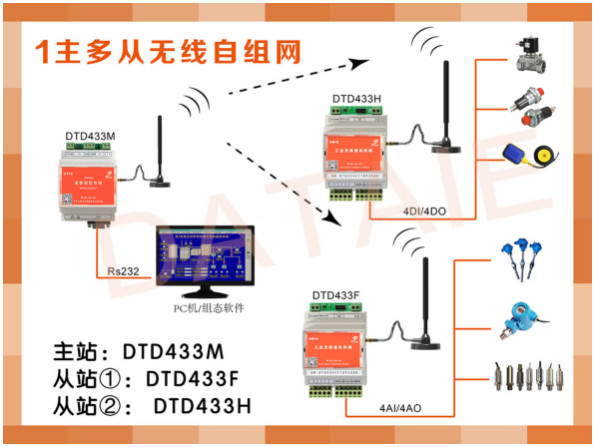

無線系統構成示意圖 ▼
組態王與plc通訊,plc專用無線通訊模塊,200plc遠程,PLC工業無線模塊,上位機與plc通信,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
二、應用場景

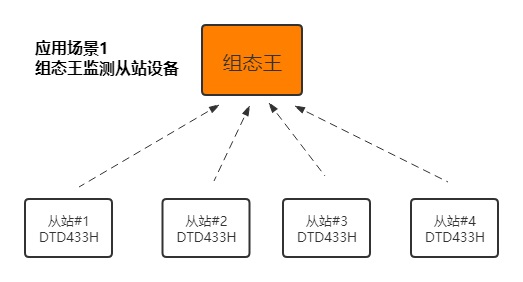

1. 組態王用于監測各個從站的運行狀態
工廠內的設備眾多，且分布在各個生產車間。如果某個設備出現故障，只有當運維人員巡檢到該在該場景下，由于需要監測的設備多并且分散在整個廠區內，優選無線方式改造，能夠大大縮短改造周期和降低改造成本。DTD433H作為從站，安裝在現場的每個設備端，采集設備的故障報警信號；組態王作為主站，一般安裝在工廠維修人員的辦公室或監控室電腦端。在該方案下，維修人員可以實現在辦公室通過組態王監測到整個廠區設備的運行情況。當某個設備出現故障時，組態界面上會實時提示檢修。維修人員可以在短時間內趕往故障現場，進行維修工作。
2. 用組態王控制各個從站設備的啟停
過去工廠內一些設備的啟停，調度中心會根據生產需求，安排人員去現場手動啟停設備，這種方式時效性不強，而且容易出現混亂的狀況。
在該場景下，選用無線的方式，依舊是很經濟和高效的辦法。組態王作為主站，安裝在調度中心；DTD433H作為從站，安裝于需要被控制的設備處，將收到的啟停信號傳輸給現場設備。本方案可以實現，調度中心的工作人員可以直接通過組態王，遠程控制現場設備的啟停。
三、測試設備與參數
1. 硬件環境搭建
① 主站設備：組態王
② 從站設備：DTD433HC *4臺
③ 無線數據終端（主站設備）DTD433MC*1塊
2. 測試參數
① 通訊協議：Modbus RTU協議
② 主從關系：1主4從
③ 主站通訊接口：Rs232接口
④ 從站接口：開關量信號（DI/DO）
⑤ 供電：9-24VDC
⑥ 傳輸距離：100米，500米，1KM，3KM，20KM
組態王與plc通訊,plc專用無線通訊模塊,200plc遠程,PLC工業無線模塊,上位機與plc通信,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
四、產品介紹

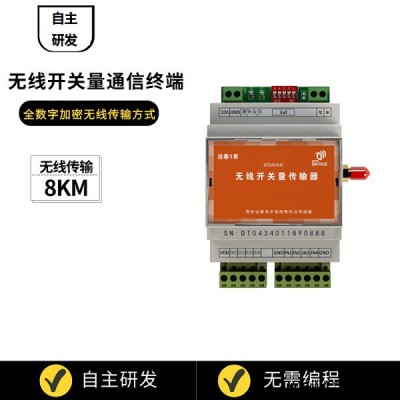

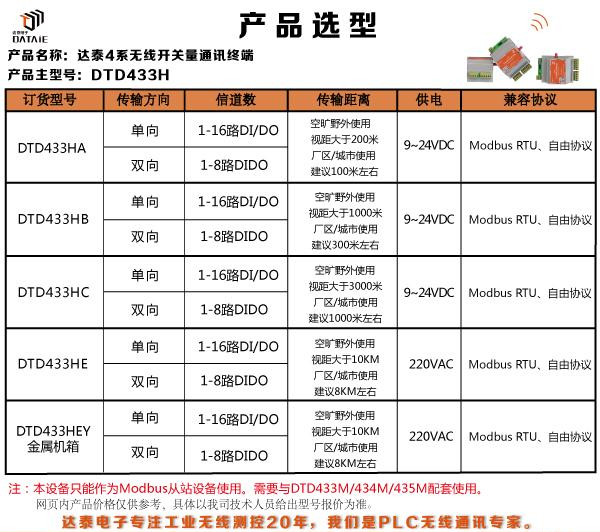

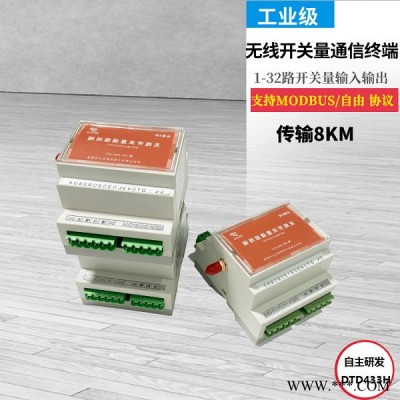

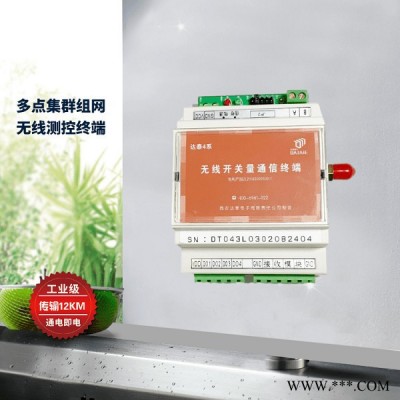

1. 達泰4系工業級多點集群組網無線開關量測控終端-DTD433H
無線開關量測控終端——DTD433H在本方案中提供了2路開關量輸出（DO）信道，符合MODBUS RTU協議，無線可靠傳輸距離達3公里。DTD433H產品適合于點對多點而且分散不便于挖溝布線等應用場合。一臺主機可與256個從機配套使用。所有從機的地址都是惟一的，不會存在從機間互相干擾的情況。
DTD433H需要與DTD433M/DTD434M/DTD435M一同使用，作為從站采集傳感器、PLC、DCS、智能儀表等設備的數據，與主站PC、PLC、組態軟件、觸摸屏、人機界面等組成無線自組網通訊。使用過程中無需更改程序，只需簡單接線即可使用。
五、測試方法

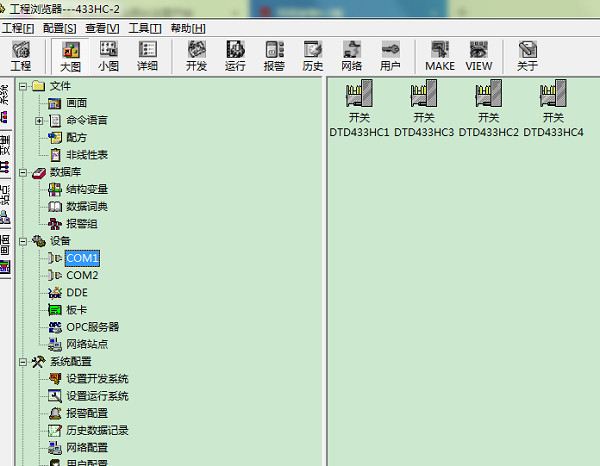

1. 建立設備
2. 數據**的建立
3. 畫面的建立
4. 數據關聯
六、測試結果
原文出處：//www.dataie.com，西安達泰電子
七、無線方案的好處
1. 節省改造周期，無需大型施工：免除布線維護困擾**之內**可以輕松的完成改造并達到通訊穩定性要求。
2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工**可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。
4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。
