| 產品類型 | 驅動器 |
|---|---|
| 極數 | 2極 |
| 額定功率 | 150W |
| 額定電壓 | 110（V） |
| 額定轉速 | 3000（rpm） |
| 產品認證 | ISO9001-2000 |
| 應用范圍 | 8A以下所有的86-110BYG系列電機 |
| 品牌 | HUISITONG |
| 型號 | 驅動器8818 |
| 一、概述 HST8818驅動器驅動二相混合式步進電機，該驅動器采用原裝進口模塊，實現高頻斬波，恒流驅動，具有很強的抗干擾性、高頻性能好、起動頻率高、控制信號與內部信號實現光電隔離、電流可選、結構簡單、運行平穩、可靠性好、噪聲小，帶動8A以下所有的86BYG-110BYGH系列電機二相混合式步進電機。 | Bitmap | ||||||||||
| 二、技術參數 1.每相**大驅動器電流為8安培，且電流多檔可調。 2.采用無過流**技術。 3.采用國外進口電力電子元器件。 4.可選擇電流半流。 5.每轉步數可選。 6.所有輸入信號都經過光電隔離。 7.電機的相電流為正弦波。 | |||||||||||
| 三、細分?jǐn)?shù)及相電流設定 | |||||||||||
| 步數設定 | 電流設定 | ||||||||||
| 1 2 3 4位 | 每轉步數 | 步距角 | （設定在OFF位置） | ||||||||
| 0 0 0 0 | 400 | 0.9o | 7位 | 4.0A | |||||||
| 0 0 0 1 | 800 | 0.45o | 8位 | 2.0A | |||||||
| 0 0 1 0 | 1000 | 0.36o | 9位 | 1.0A | |||||||
| 0 0 1 1 | 1600 | 0.225o | 10位 | 0.5A | |||||||
| 0 1 0 0 | 2000 | 0.18o | 所有撥盤7-10位都在OFF位置時電流為**大電流8A | ||||||||
| 0 1 0 1 | 3000 | 0.12o | |||||||||

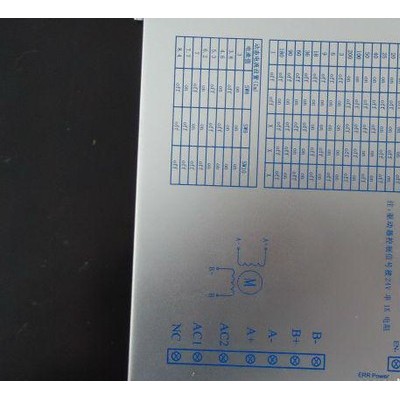

| 0 1 1 0 | 3600 | 0.1o | Pict | 四、接線原理圖 | |||||||
| 0 1 1 1 | 4000 | 0.09o | |||||||||
| 1 0 0 0 | 5000 | 0.072o | |||||||||
| 1 0 0 1 | 6000 | 0.06o | |||||||||
| 1 0 1 0 | 6400 | 0.05625o | |||||||||
| 1 0 1 1 | 7200 | 0.05o | |||||||||
| 1 1 0 0 | 8000 | 0.045o | |||||||||
| 1 1 0 1 | 10000 | 0.036o | |||||||||
| 1 1 1 0 | 20000 | 0.018o | |||||||||
| 1 1 1 1 | 40000 | 0.009o | *以上為代表產品，其它來廠定做 | ||||||||
