| 額定功率 | 10W |
|---|---|
| 應用范圍 | 定位系統 |
| 產地 | 江蘇 |
| 產品類型 | 混合式步進電機 |
| 產品認證 | ISO9001-2000 |
| 額定電壓 | 80（V） |
| 額定轉速 | 0-1000（rpm） |
| 極數 | 2-12極 |
| 品牌 | 惠斯通 |

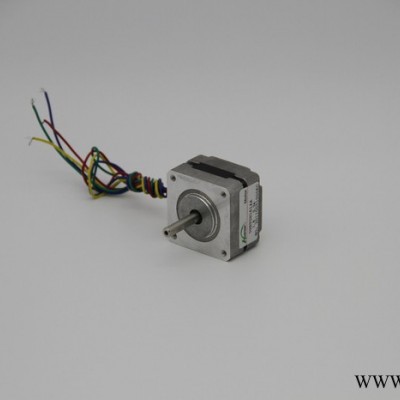

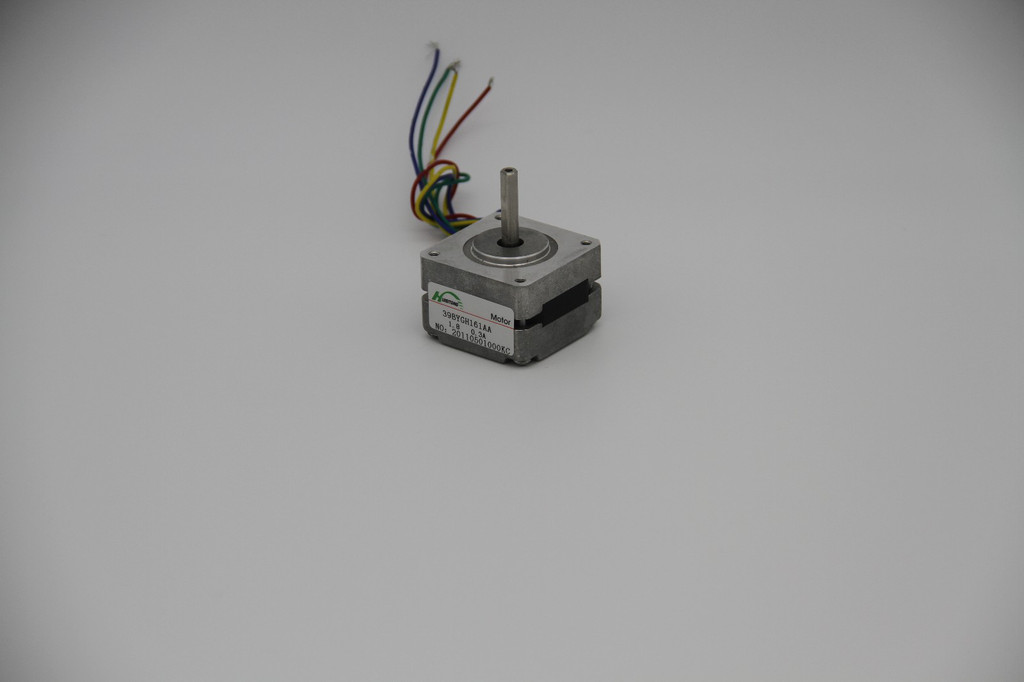

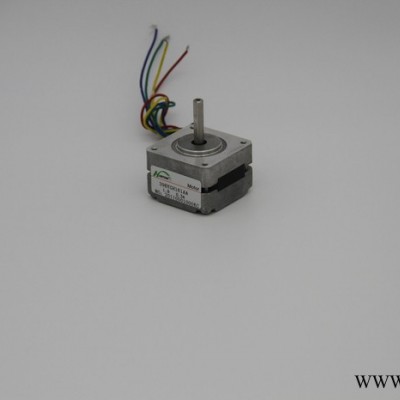

| 型號 | 39BYGH161 |
| 加工定制 | 是 |
| | 110BYGH混合式步進電機 左圖為 110BYGH |
Bitmap
| ||||||||||||||
| 一、特征 Specifications： | ||||||||||||||
| Step Accuracy………………………………………………… ±5% | ||||||||||||||
| Temperature Rise…………………………………………80℃ Max | ||||||||||||||
| Ambient Temperature Range…………………………-20℃~+50℃ | ||||||||||||||
| Insulation Resistance………………………100MΩMin.500VC DC | ||||||||||||||
| Dielectric Strength………………………………500V AC 1 minute | ||||||||||||||
| 二、技術數據（Electrical Specifications): | ||||||||||||||
| 電機型號 | 步矩角 | 機身長 | 相電流 | 相電阻 | 靜轉矩 | 引線數 | 重量 | |||||||
| Model | Step angle | Motor Length | Rated Current | Phase Resistance | Holding Torque | Lead Wire | Motor weight | |||||||
| (o) | L(mm) | (A) | (Ω) | (N.m) | (Num) | (kg) | ||||||||
| 110BYGH901 | 1.8 | 99 | 5.5 | 0.9 | 10 | 4 | 5 | |||||||
| 110BYGH1202 | 1.8 | 122 | 5 | 0.5 | 12 | 4 | 6.4 | |||||||
| 110BYGH1303 | 1.8 | 137 | 5.5 | 0.57 | 16 | 4 | 7.3 | |||||||
| 110BYGH1502 | 1.8 | 150 | 6.8 | 0.8 | 21 | 4 | 8.4 | |||||||
| 110BYGH1902 | 1.8 | 186 | 6 | 0.7 | 23 | 4 | 10.3 | |||||||
| 110BYGH2001 | 1.8 | 201 | 8 | 0.67 | 28 | 4 | 11.7 | |||||||
| *以上僅為代表產品，派生產品可根據客戶要求制作 | ||||||||||||||
| 三、外型圖(Mechanical Dimensions) | ||||||||||||||
| Pict | ||||||||||||||
| 四、接線圖(Wiring diagram): | ||||||||||||||
| Pict | ||||||||||||||
