| 額定功率 | 10（W） |
|---|---|
| 適用范圍 | 較大范圍內可調速 |
| 效率 | 50（%） |
| 產地 | 無錫 |
| 產品類型 | 86步進電機 |
| 額定電流 | 2-8（A） |
| 額定電壓 | 220V |
| 額定轉矩 | 2.5-28（NM） |
| 額定轉速 | 0-500（rpm） |
| 品牌 | 惠斯通 |
| 型號 | BYGH |
| 加工定制 | 是 |

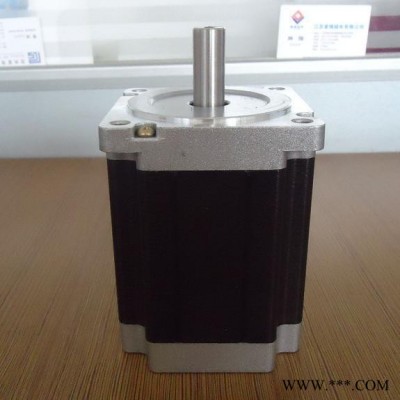

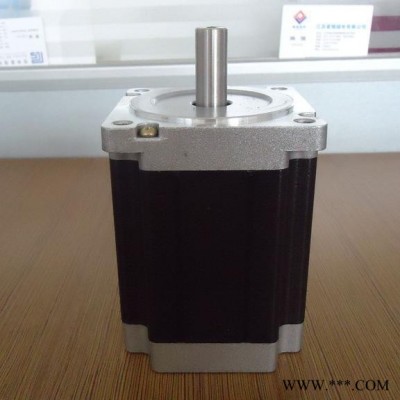

| 86BYGH系列步進電機 | ||||||
| 一、特征 Specifications： | ||||||
| Step Accuracy………………………………………………… ±5% | ||||||
| Temperature Rise…………………………………………80℃ Max | ||||||
| Ambient Temperature Range…………………………-20℃~+50℃ | ||||||
| Insulation Resistance………………………100MΩMin.500VC DC | ||||||
| Dielectric Strength………………………………500V AC 1S | ||||||
| 電機型號 | 機身長L | 相電壓 | 相電流 | 相電阻 | 相電感 | 靜力矩 | 引線數 | 轉動慣量 | 重量 |
| 毫米 | 伏 | 安培 | 歐姆 | mH | N*m | num | kg*cm2 | kg | |
| 86BYGHG001SC | 66 | 1.9 | 3 | 0.63 | 2.8 | 2.5 | 4 | 0.1 | 0.45 |
| 86BYGHG103SC | 76 | 1.5 | 5 | 0.3 | 2.5 | 3.45 | 4 | 0.12 | 0.56 |
| 86BYGHG201SC | 80 | 2 | 5 | 0.4 | 3.5 | 3.5 | 4 | 0.3 | 0.7 |
| 86BYGH1148SC | 114 | 3 | 5 | 0.6 | 6 | 7 | 4 | 3 | 3.6 |
| 86BYGH602SC | 126 | 3.4 | 5.4 | 0.63 | 5.8 | 7.4 | 4 | 4 | 4.3 |
| 86BYGH603SC | 150 | 2.5 | 5 | 0.5 | 5.5 | 10 | 4 | 3.6 | 5 |
| 注意：常規剎車器為斷電剎車，剎車器電壓常規AC220V；如有特別要求可定制。 | |||||||||
