一、用  途

4-79 型離心通風機可用于一般工廠及大型建筑物的室內通風換氣 用，既可用來輸入氣體，也可用來輸出氣體。輸送氣體的種類為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不 許有粘性物質，所含塵土及硬質顆粒物不大于 150mg/m3,氣體溫度不得 超過 80οC。

二、形  式

風機可制成順時針旋轉或逆時針旋轉兩形式。從電動機一端正視， 葉輪順時針旋轉，稱為順旋風機，以“順”表示；按逆時針旋轉，稱為逆旋風機，以“逆”表示。

風機的出口位置，以機殼的出風口角度表示。4-79 型風機№3～12 出廠時均做成 1 種形式，使 用單位根據要求再安裝成所需要的位置，訂貨時不需注明?！? 出風口位置調整范圍 0О～225О，間隔是 45 О?！?.5～6 出風口位置調整范圍 0О～225О，間隔是 22.5О，№3～6 的傳動方式為 A 式傳動；出風口位 置調整范圍 0О～180О，風機間隔式 22.5О，№7～8 的傳動方式為 C 式傳動；№10～20 的傳動方式為 E 式傳動，出風口位置制成固定的三種：0О、90О、180О，不能調整，訂貨時須注明?！?0～20  的雙 進風型式均制成出風口位置固定的三種：0О、90О、180О，傳動方式為 E 式傳動，訂貨時需注明。

三、結構特點

4-79 型風機中№3～6 風機主要由葉輪、機殼、進風口等部分配直聯電動機而組成；№7～20 除 具有上述部分外，還有傳動部分等。

（1）葉輪由 16 個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成，均用鋼板制造，并經動平衡校正，空氣性能良好、效率高、噪聲低、運轉平穩。

（2）機殼制成兩種不同型式，№3～12 機殼做成整體，不能拆開；№14～20 的機殼制成兩開式， 除沿中分水平面分為兩半，由螺栓連接。

（3）進風口制成整體，裝入風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉 輪，且損失較小。 （4）傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

四、性能與選擇

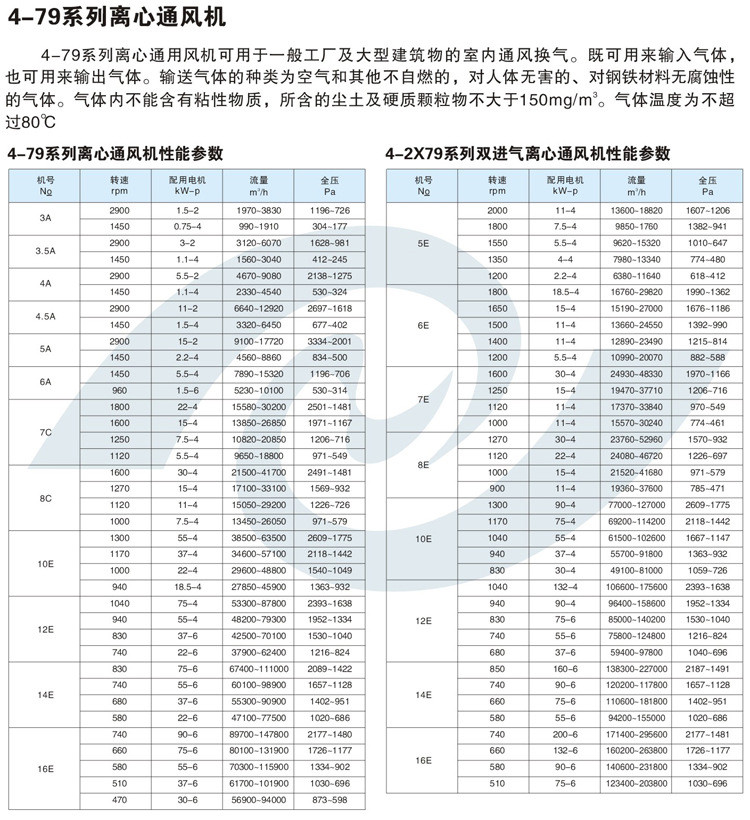

1)風機的性能   風機的性能以風量、全壓、主軸轉速、軸功率和功率等參數表示之，而各參數 間又存在著一定的關系。

2)風機的選擇   產品的性能及選用件中列入風機性能系按標準狀態下輸送空氣的性能，因此當 使用狀態為非標準狀態時，則必須將使用的性能按關系式化為標準狀態時之性能，然后按性能及選 用件表中進行選擇。
