概述：

　　長期以來，在傳統電機生產工藝中，電機硅鋼片在沖裁定轉子圓片時所使用的硅鋼薄板裁剪切過程中，常將整張大板料放在剪切機上剪切成所需要的寬度的直邊長條料，而后將直邊長條料放入沖床沖成所需的定轉子圓片，這樣制作廢棄面積大，造成原材料的很大浪費。

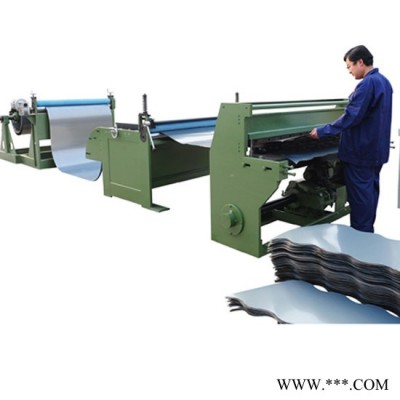

　　“數控開卷套裁分條全自動線”專門裁剪卷筒硅鋼片(冷軋硅鋼片)，本設備通過裝在剪切機上的曲線刀片進行工作，套用了一部分周邊材料，這樣裁剪硅鋼片比傳統的**剪切可節省材料10%-15%，把整卷硅鋼卷料裁剪成多條曲邊條料，其曲邊的弧度以待沖制的圓片半徑為依據，以其緊密排列連貫線為基準，將這樣的曲邊條料送進沖床沖制圓片，提高沖制圓片數量，減少?gòu)U棄面積，大大提高了硅鋼片的利用率，降低了生產成本。例如，一個電機廠年消耗硅鋼片6000噸，如采用本設備所裁剪出的曲邊料條料，比傳統的直邊長條料可以節省600-900噸左右，將取可觀的經濟效益。

　　該設備由微電腦、編碼器等組成的主控系統控制由變頻調速電機、步進電機組成的執行單元。從而使放料、定尺送料、剪裁等多個環節一次完成。該系統中文顯示，界面友好，操作簡單，易于掌握，生產效率高，深受電機生產及電機沖片企業的好評。

　　特點

　　一、開卷機

　　1、開卷機變頻調速，可與送料機的速度同步，更有放料速度補償方便操作和設置

　　2、開卷機牽引輥筒帶防滑設計

　　3、蝸輪蝸桿減速機增大放料力量

　　二、定尺送料機

　　1、入口料弧控制滾輪和左右限位板限制帶料的位置

　　2、步進電機驅動，送料尺寸由程序設定

　　3、壓料輥快速松開，在板料頭穿過時可快速松開，方便穿料

　　4、人機界面和PLC程序控制，方便操作

　　5、裁剪參數的調用和存儲，可方便地設定和查詢

　　6、送料速度隨剪切速度而調整，效率高，運行平穩

　　三、剪切機

**大每分鐘40次的剪切頻率，效率高

　　2、編碼器檢測裁刀位置，控制送料時間，調整方便，運行可靠

　　3、刀具間隙調整方便，連接可靠

　　4、可換用曲線刀具，節省原材料

　　技術參數：

　　1、 放料機

　　額定功率：0.75KW

　　轉速： 0-70r/min

　　卷筒**大重量： 10ton

　　卷筒外徑：≤1300mm

　　軸向**大偏移距離：200mm

　　重量：0.5ton

　　2、 送料機

　　送料**大長度：≤1500mm

　　送料速度：≤0.6m/s

　　重量：0.9ton

　　3、 剪切機

　　可剪切板料厚度：0.3-0.5mm

　　可剪切板料長度：10-1500mm

　　可剪切板料寬度(以60°斜切計)：1250mm

　　龍門寬度：1650mm

　　**大剪切次數：40次/分

　　刀架移動距離：80mm

　　重量：1.3ton
