1．用途與適用范圍

     BXM(D)51系列防爆照明動力配電箱 （以下簡稱配電箱）主要適用于**性氣體環境中1區或2區危險區域，為ⅡB類T5組及以下的**危險場所，做控制交流50HZ、電壓至380V的三相鼠籠異步電動機的起?；蚍崔D(zhuǎn)（可逆）之用，且具有失壓、過載、缺相保護功能。

2．產品型號含義及基本參數

2.2  工作環境條件

a) 海拔不超過2000米；

b) 周圍環境溫度-20~40oC；

c) 周圍環境濕度不大于95%；

d) 在有**性氣體的環境中；

e) 與垂直面的安裝傾斜度不超過5o；

f) 在無顯著搖動和沖擊振動的地方；

2.3 主要技術參數

4．主要結構

1. 防爆照明動力配電箱 殼體采用高強度鋁合金一次壓鑄成型，表面經高速拋丸清理后高壓靜電噴塑。

2.內裝高分?jǐn)嘈⌒蛿嗦菲骰虻蛪核軞な綌嗦菲?

3.具有過載、短路保護功能；

4.也可根據要求加裝漏電保護；

5.加漏電保護后，當漏電電流達到或超過規定值時，能自動跳閘，切斷線路，確保人身及設備安全；

6.鋼管或電纜布線均可。

5．使用與維修

a)安裝前應檢查標志燈銘牌上所列的基本數據是否符合實際使用情況。

b)斷路器應可靠接地。

c）電纜引入接線時，依次穿入壓緊螺母、墊圈、密封圈、旋緊壓緊螺母，使密封圈壓縮直到電纜不能拉動，按接線標記把導線接到相應端子上，無導線進線孔用墊片及密封圈堵塞，旋緊壓緊螺母。

d)在維修時，應斷開電源后開蓋，在更換元件時，應保證元件符合其本身的使用說明書的規定。

e)在維修與檢修時，應斷開電源后開蓋；并保護好隔爆面；

f)引入裝置內的密封圈采用3001耐油橡膠制作，如發現其老化應向我公司聯系訂購，并及時更換以保證密封性能。

適用范圍：

1．適用于**性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級**性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等**性危險環境。

產品特點：

1． 本防爆照明動力配電箱外殼采用鋁合金壓鑄成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
2． 本產品為復合型防爆結構，開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
3． 采用模塊化設計，各種回路可以自由組合；
4． 內裝高分?jǐn)嘈⌒吐╇姅嗦菲骰蛩軞な铰╇姅嗦菲鳎ㄟ^操作防爆客體外的手柄而實現分合；
5． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
6． 具有過載、短路、缺相、漏電保護功能；
7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
8． 布線方式，鋼管或電纜、防爆軟管均可；
9． 可根據用戶要求特殊定制。

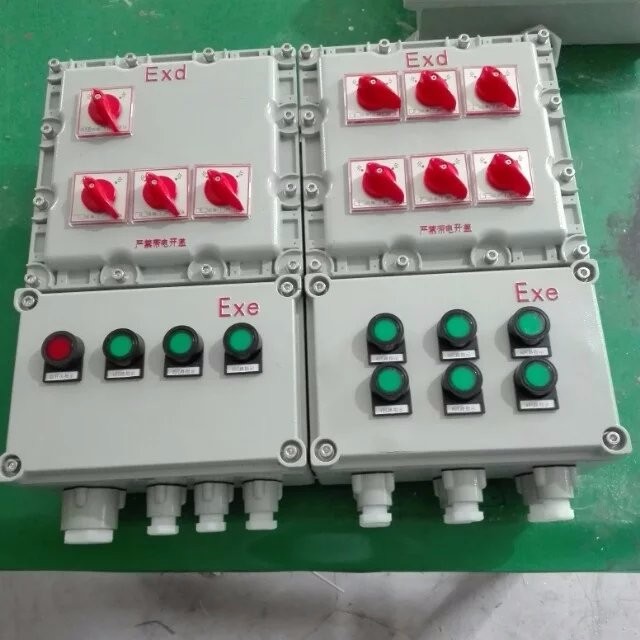

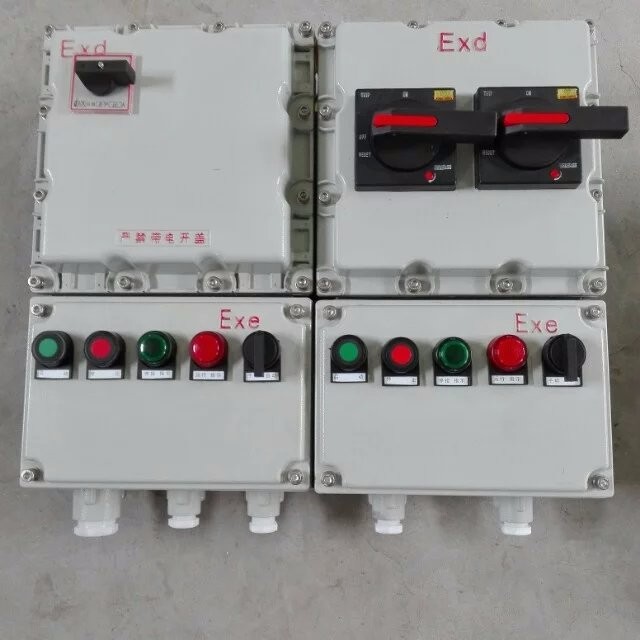

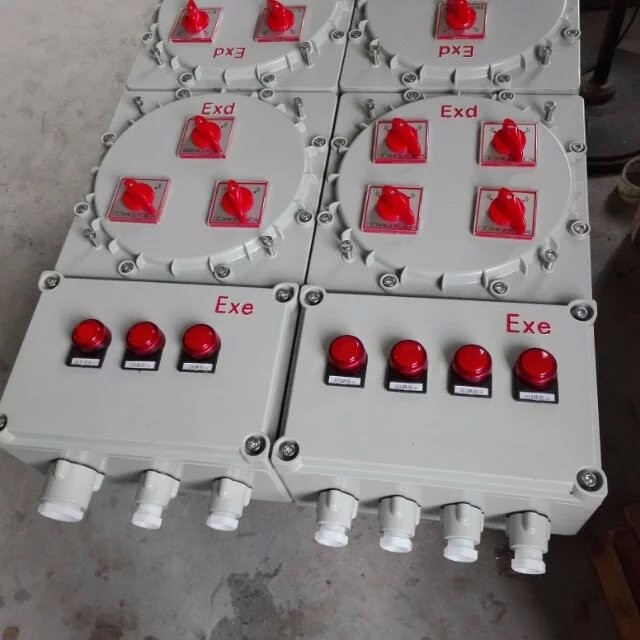

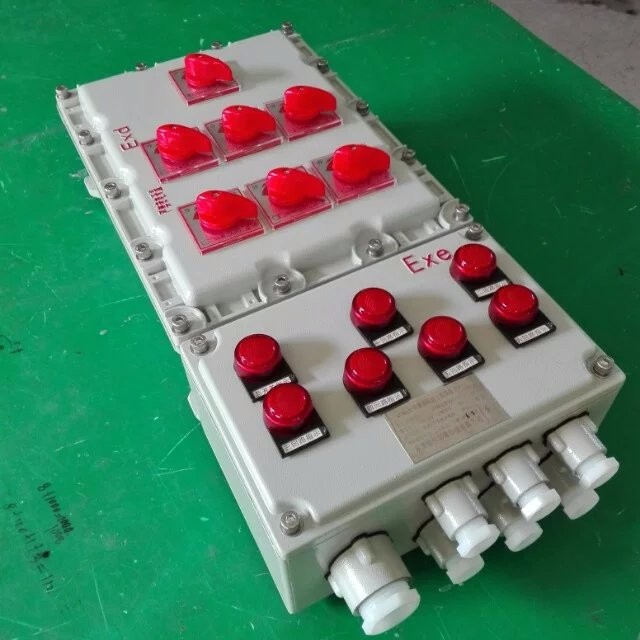

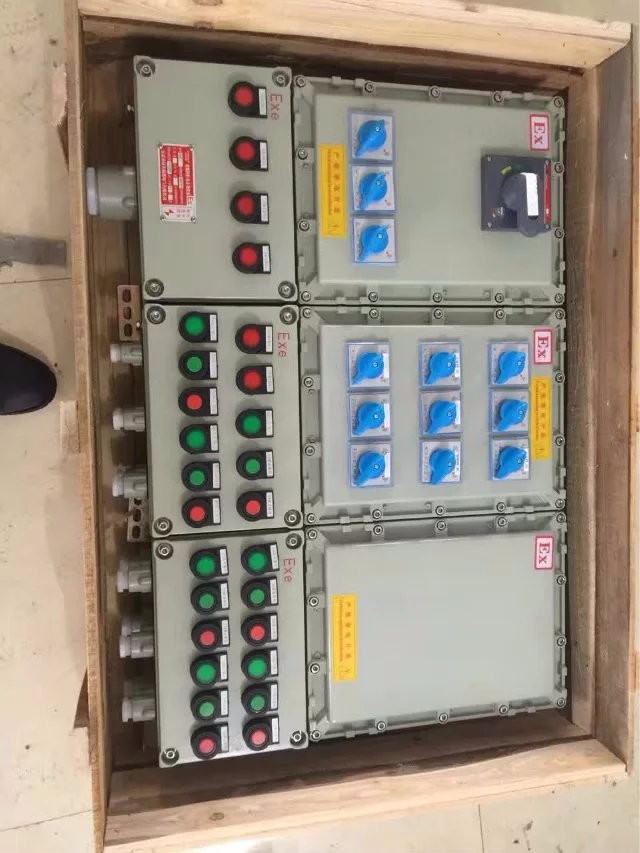

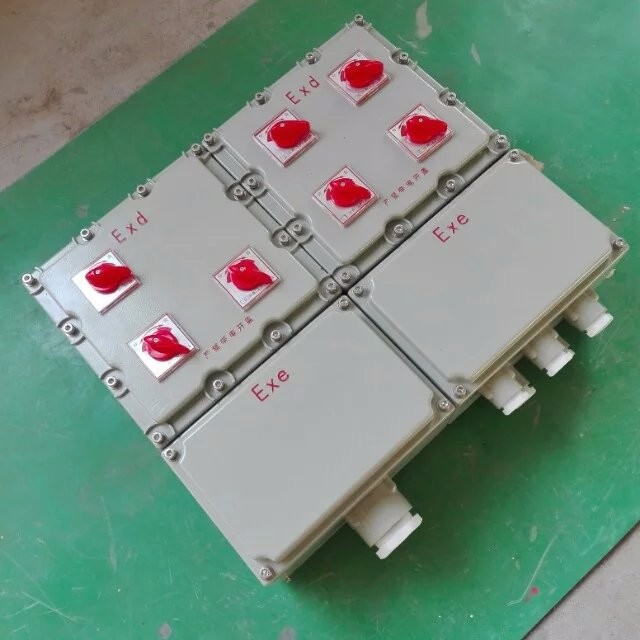

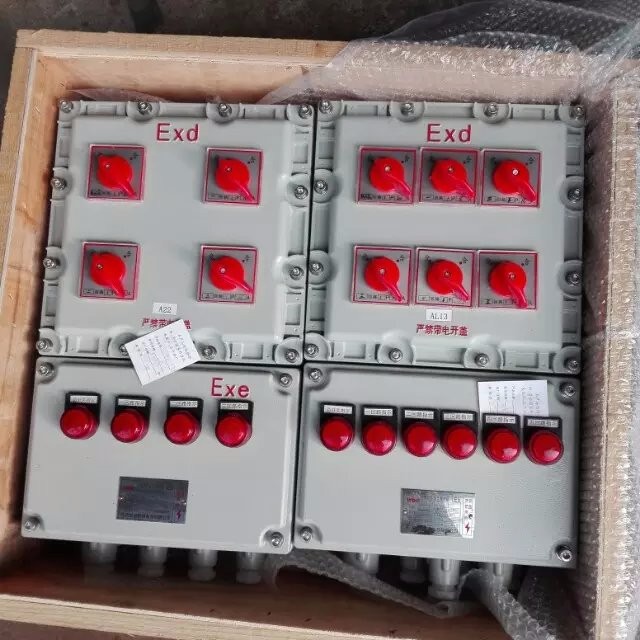

防爆照明動力配電箱圖樣：

技術參數
1.防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
2.額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
3.總開關電流：10A—800A；分開關電流：1A—630A；
4.防護等級：IP54/IP55/IP65；
5.螺紋規格：DN15-DN100/G1/2-G4寸
6.引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
7.引入引出方向：上進上出，下進下出（可按客戶要求不受限制）

技術要求
本防爆照明動力配電箱須嚴格按照企業標準QB/HK-FBX.2-2010標準執行。
1.裝配前應對零、部件的主要配合尺寸進行復查。
2.裝配過程中零件不允許磕、碰、劃傷防爆面。
3.螺釘和螺母緊固時，嚴禁打擊或使用不合適的旋具和扳手。
4.裝配電氣部件前按要求進行打壓試驗，加壓1MP，保持10-12S。應保證箱體無明顯變形，無泄漏。
5裝配電氣部件時注意位置恰當，安裝牢固。
6.線號使用打號機打號，線號清晰完整。接線注意線序顏色及線徑。
7.電氣設備安裝后按電氣設計要求調試。
8.調試結束后緊固線束，裝好線槽蓋，注意接地線是否連接好。接地線可使用Φ20-30圓棒纏繞6-8圈，以減少其運動損傷。
9.緊固箱蓋前，于箱體防爆面均勻涂抹一層厚0.1-0.3mm3#鈣基脂。
10.緊固箱蓋時，用18N.M擰緊力矩將各螺釘交叉、對稱、逐步、均勻擰緊。
11.箱蓋緊固后應使用塞規檢查隔爆縫隙**大縫隙小于0.1mm。
12.裝配完成后清潔箱體表面，使用發泡塑料適度包裝，避免運輸及安裝過程破壞箱體結構及表面噴涂層。

定購流程

一.說明產品的規格，參數與數量

二.我方在參考客供提供的相關資料給予定制合適的訂購方案

三.雙方同意，傳真形式簽定銷售合同

四.用戶付款后，方可生產或需打訂金需付30%.在產品做好發貨當天，請于將余款補齊即可，方可發貨.

五.合同簽訂，雙方需蓋公司公章，予以證明，合同起效，雙方嚴格履行合同.

六.產品質保一年，如無人為條件，我公司免費保證一年維修與維護.
