| 東日-75KW 通用變頻器 規格：輸入電壓:3相380V 輸入頻率：50—60Hz
額定電流: 152A 輸出電壓：0-380V 適配電機功率≤75KW 特點：

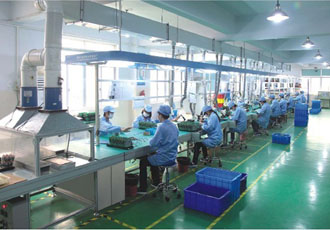

應用范圍廣；采用國際先進的電機控制技術, 高起動轉矩，超靜音穩定運行；采用進口原器件，故障率低，使用壽命長；操作設置簡單，多種應用軟件，滿足各種機械調速需要。故障保護功能全。       |  | | 十多年的產品研發經驗 | 高速SMT表面貼裝技術，保證變頻器品質，生產效率高，產品體積小 |  先進的焊接流水線

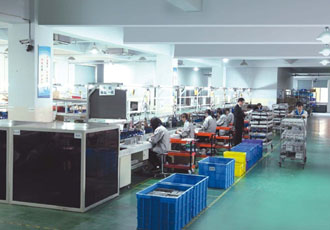

|  先進的組裝流水線

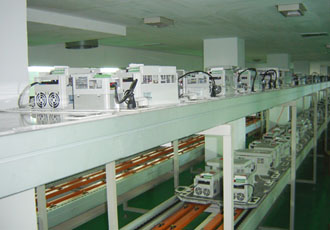

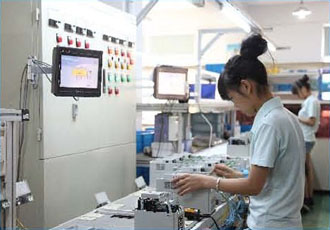

|  |  | | 先進的檢測設備：AOI光學測試儀 | 60℃老化車間內24小時帶負載運行，保證產品出廠合格率100% |  自購機之日起，您將享有我公司的“三包服務”，因產品質量問題可獲：自出廠之日起一個月包退；三個月包換，十八個月免費保修服務。十八個月后的維修服務，本公司將收取正常的材料成本費。不恰當?shù)牟鹦迣?dǎo)致故障，超出使用范圍的錯誤使用等，本公司只提供有償服務。保修條款只是給你多一個保障，在實際使用環境惡劣的場合中，此變頻器的故障率依然非常低，使用壽命比普通變頻器長很多。 技術規范： | 技術規范 | | 控制 | 控制方法 | 空間電壓矢量控制方式 | | 頻率設定分辯率 | 數字 : 0.01 Hz (100 Hz以下), 0.1 Hz ( 100 Hz以上)
模擬 : 0.05 Hz / 50 Hz,? 輸出頻率范圍:0 – 300 Hz | | 頻率精度 | 數字 : 最大輸出頻率的0.01 %
模擬 : 最大輸出頻率的0.1 % | | V/F 比率 | 線性, 平方根, 任意 V/F | | 過載能力 | G型機額定電流150% -1分鐘, 額定電流200%-0.5秒。(特性與時間成反比)
P型機額定電流120% -1分鐘, 額定電流150%-0.5秒。(特性與時間成反比) | | 轉矩補償 | 手動轉矩補償 (0 - 20 %),? 自動轉矩補償 | | 運行 | 輸入信號 | 運行方式 | 鍵盤/ 端子 /RS485 通訊 | | 頻率設定 | 模擬 : 0 - 10V / 4 - 20 mA /, 子板的另外端口(0 - 10V/4 - 20 mA)
數字 : 鍵盤/RS485 通訊 | | 啟動信號 | 正轉,反轉 | | 多段速度 | 至多可以設定8個速度 (使用多功能端子) | | 加減速時間 | 0-6000秒，加減速時間可切換
加減速方式:線性, S型 | | 緊急停止 | 中斷變頻器的輸出 | | 寸動 | 慢速運行 | | 自動運行 | 通過設定的參數自動運行(7段速度) | | 故障復位 | 當保護功能處于有效狀態時，可以自動復位故障狀態。 | | 輸出信號 | 運行狀態 | 頻率檢測等級，過載報警，過電壓，欠電壓，變頻器過熱， 運行，停止，恒速，自動程序運行 | | 故障輸出 | 觸點輸出? – 交流250V 1A, 直流30V 1A | | 模擬輸出 | 從輸出頻率，輸出電流，輸出電壓，直流電壓中選擇
(輸出電壓: 0 - 10V) | | 運行功能 | 直流制動，頻率限制，跳頻，滑差補償，反轉保護，PID 控制等 | | 保護功能 | 變頻器保護 | 過電壓,欠電壓,過電流,保險絲斷,接地故障,變頻器過熱,電機過熱, 缺相,過載保護,外部故障1,2,通訊錯誤,速度指令丟失,硬件故障,選件錯誤等。 | | 變頻器報警 | 堵轉防護，過載報警， 溫度傳感器故障。 | | 瞬間掉電 | 小于15 毫秒：連續運行
大于15 毫秒：允許自動重新啟動 | | 顯示 | 鍵盤 | 運行信息 | 輸出頻率，輸出電流，輸出電壓，設定頻率，運行速度，直流電壓 | | 錯誤信息 | 當故障保護時的運行狀態， 保存有3個故障歷史信息。 | | 環境 | 環境溫度 | -10 ℃ ～ 40 ℃ | | 儲存溫度 | -20 ℃ ～ 65 ℃ | | 環境濕度 | 最大90 % RH .(不結露) | | 高度/振動 | 1,000 m 以下，5.9m/秒2(=0.6g)以下 | | 應用地點 | 無腐蝕氣體、易燃?xì)怏w、油霧或粉塵及其它 | | 冷卻方式 | 強制風冷 |

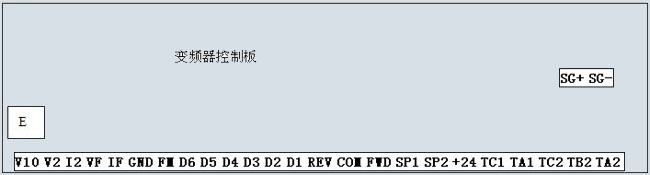

控制電路端子排列如下圖：
下表概述控制電路端子的功能： | 分類 | 端子 | 信號功能 | 說明 | 信號電平 | | 多
功
能
輸
入
信
號 | FWD | 正向運行/停止 | 閉合時正向運行
打開時停止 | 多功能接點輸入
03-00～03-05設定 | 光電耦合器隔離
輸入：ON/OFF
內部24VDC/8mA | | REV | 反向運行/停止 | 閉合時反向運行
打開時停止 | | D1 | 多段速度指令1 | 閉合時有效 | | D2 | 多段速度指令2 | 閉合時有效 | | D3 | 多段速度指令3 | 閉合時有效 | | D4 | 第二加減速時間選擇 | 閉合時有效 | | D5 | 自由停車 | 閉合時有效 | | D6 | 故障復位 | 閉合時復位 | | COM | 多功能輸入公共端子 | | | 模
擬
量
輸
入
信
號 | V10 | +10V電源輸出 | 模擬指令+10V電源 | +10V
最大許可電流20mA | | V2 | 模擬輸入電壓 | 0～ +10V/100% | 03-19設定 | 0～ +10V（20KΩ） | | I2 | 模擬輸入電流 | 0/4～ 20mA/100% * | 0/4～20mA（250Ω） | | VF | 模擬輸入電壓 | 0～ +10V/100% | 03-23設定 | 0～ +10V（20KΩ） | | IF | 模擬輸入電流 | 0/4～ 20mA/100% | 0/4～20mA（250Ω） | | GND | 模擬信號共同點 | 0V | | | 多
功
能
輸
出
信
號 | SP1 | 開集電極輸出1 | 過載預警時導通 | (03-06=15) | 最大輸出48V
50mA | | SP2 | 開集電極輸出2 | 欠壓時導通 | (03-07=18) | | COM | 開集電極輸出共同點 | | | | | 24V | 數字信號電源 | | | 與COM之間可輸出DC24V，最大200mA | | TA1 | 運行中信號（常開接點） | 運行時閉合 | 多功能接點輸出(03-08=1) | 接點容量
250VAC，1A或更小
30VDC，2A或更小 | | TC1 | | TA2 | 故障接點輸出
（常開/常閉接點） | 故障時端子TA2和TC2之間閉合，端子TB2和TC2之間斷開 | 多功能接點輸出(03-09=2) | | TB2 | | TC2 | | 模擬輸出
信號 | FM | 頻率表輸出 | 0～+10V/頻率Fmax | 多功能模擬量監視（03-30） | 輸出0～+10V
負載2mA或更小 | | GND | 模擬信號共同點 | | 通訊信號 | SG+
SG- | RS-485通訊正信號，
RS-485通訊負信號 | | | 當終端時將JP485

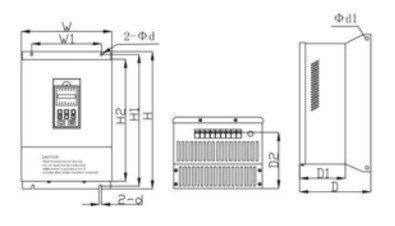

連接器接到TER側 | 機型的外形：  機型尺寸： | 規格 | W | W1 | H | H1 | H2 | D | D1 | D2 | d | d1 | | ASB320-G075T4 | 434 | 300 | 674 | 654 | 631 | 305 | 228 | | 12 | 12 | 應用范圍：
--石油化工
--塑膠加工行業
--紡織印染行業
--造紙印刷包裝
--傳送帶(多段速控制)
--流體機械，風機水泵
--數控機床金屬加工機械
--旋轉門，電控門運行控制
--紡織機械，化纖生產設備
|
