| 適用線徑 | 0.01-1.8mm |
|---|---|
| 步序記憶容量 | 無限 |
| 規格 | 1000mm*1100m*1700mm |
| 產品類型 | 全新 |
| 電源電壓 | 380V |
| 品牌 | 專誠達 |
| 型號 | ZCD-NR14018 |
| 加工定制 | 是 |
| 主軸方向 | 上下 |

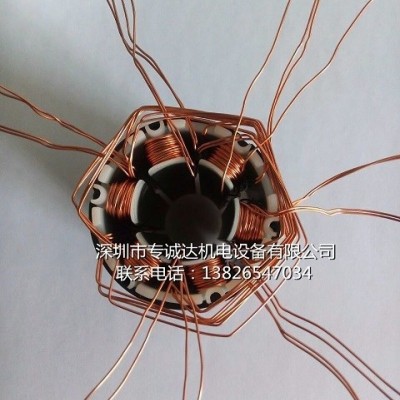

ZCD-NR148系列可對應于無刷電機內定子繞線，進行高精度整列繞線。搭載了專誠達獨特的超高速控制系統，結構簡單精巧，可靈活變更規格。
特點
通過線嘴上下移動和鐵芯的轉動，可按任意軌跡繞線。因而通過變更電腦繞線程序來對應不同鐵芯疊厚和不同鐵芯極數的繞線。 任何操作異常、故障狀態均以人機對話模式提示操作、維護。 纏腳圈數以螺紋方式任意設定，并可停止指定的360度任意位置，實現過線簡單方便且縮短整體生產效率。 在繞線時，在各層排線圈數可靈活變動，實現不同產品類型的排線方式。 產品編程簡單方便，搭配獨特的專用軟件，可無限上傳下載存儲。通過簡單培訓可輕松掌握。 由于過線的入槽動作通過高性能控制系統與伺服馬達進行，因此可確保入槽漆包線的位置的穩定性并縮短了時間。 可根據客戶要求選擇人工或自動機械手上下料方式。 各單元已標準化，易更換、易拆卸。ZCD-NR148-2/ZCD-NR148-4繞線機基本規格
| 型號 | ZCD-NR148-2 | ZCD-NR148-4 | |
| 工件位 | 2工位 | 4工位 | |
| 適合線徑 | 0.01-1.0 | ||
| 鐵芯尺寸 | 外徑： ?10~120mm （注：大于該參數可定制非標） | ||
| 產品程序 | 最大步序9999步.標配專用軟件，可無限上傳/下載、存儲 | ||
| 控制軸數 | 4軸伺服控制 | 5軸伺服控制 | |
| 整機功率 | 7KW | 11KW | |
| 電源 | AC380V ±10％ 3相 50/60Hz | ||
| 氣源 | 約0.4~0.7MPa內 | ||
| 機器尺寸 | 約1000(W)×800(D)×1,600(H)mm | ||
| 機器重量 | 約1500kg | ||
