| 質保期 | 貳年 |
|---|---|
| 包裝 | 木箱 |
| 使用壽命 | 20年 |
| 產品認證 | 3C |
| 額定電流 | 60A |
| 額定電壓 | 380V |
| 防護等級 | IP54 |
| 規格 | XYJR系列軟啟動柜 |
| 類型 | 軟起動器 |
| 適用電機 | 三相交流異步電機 |
| 用途 | 其它 |
| 操作方式 | 自動 |
| 品牌 | 上海磐陵 |
| 型號 | XYJR-30kW |
| 加工定制 | 是 |
| 應用場景 | 電動機控制與保護 |
| 是否可逆 | 否 |

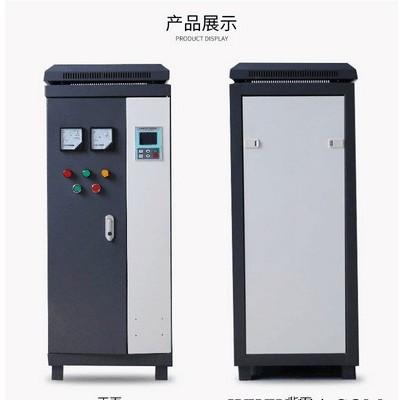

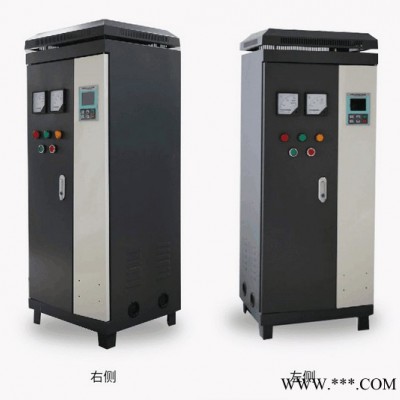

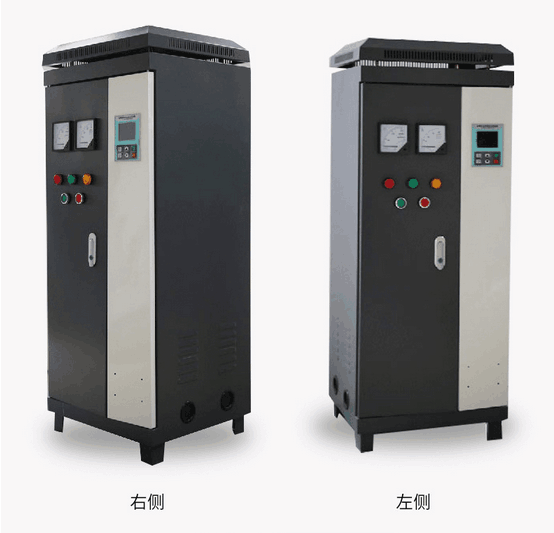

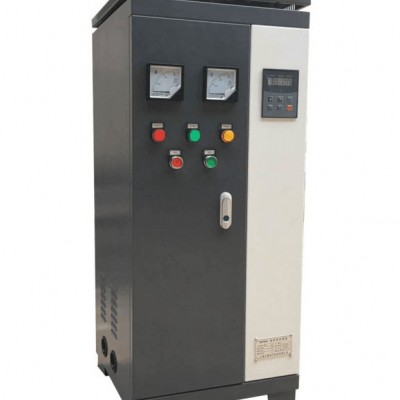

供應上海磐陵30kW軟啟動柜 XYJR-30千瓦變頻起動控制柜選磐陵 質保貳年
供應上海磐陵30kW軟啟動柜 XYJR-30千瓦變頻起動控制柜選磐陵 質保貳年
產品概述
XYJR系列電機軟起動柜系我公司自主研發的新產品，是國內不需要旁路接觸器的軟起動柜產品，本系列產品擺脫外置旁路接線帶來的許多成本，是軟起動應用向經濟性、實用性、便利性的新突破，是軟起動應用走向普及的典范。
XYJR列產品適用于三相交流異步電機（鼠籠式電機）的起動控制和保護，產品規格有30kW~800 kW，可滿足三相380V電動機的頻繁起動，適應海拔高度達到2200米的地區。
選用XYJR系列軟啟動柜的優點
三相交流異步電機以其結實耐用、簡單的結構形式和免維護的優點，應用廣泛。但是三相交流異步電機具
1、 三相交流異步電機的轉矩和電流特性
有很高的直接起動電流，一般為電機額定電流的6-8倍。同時電機起動轉矩和堵轉轉矩通常在額定轉矩2-4倍之間，對于機器設備而言，這**意味按額定轉矩選擇電機的機器設備在起動時要忍受很高的機械負荷。由此可知電機直接起動過程有三個缺點：
a、機器設備的機械系統所承受的負荷較大；
b、設備磨損和維護所產生的費用較高；
c、供電網絡的設計規格必須適應起動過程中的這種較高的負荷。
XYJR系列軟啟動柜-【工作原理】
XYJR在線式電機軟啟動柜利用主控板控制單相兩個反并聯接法的晶閘管（一個正半周,一個負半周），借助相位控制，在可選的啟動時間范圍內。將電機電壓的有效值從可調啟動電壓升高到電機的額定電壓。
這個過程從導通運行到停止都是在晶閘管或模塊系統中運行。啟動過程中無電弧、無火花，運行起來非常安靜、平穩。
XYJR系列軟啟動柜-【性能及特點】
1、具有過載、過壓、欠壓、過流、短路、對地、過熱、進出線缺相等多項保護功能。
2、不用旁路接觸器，啟動時不產生火花、電弧，不用消耗接觸器觸電容量，起動柜使用壽命大大延長，維護成本大大下降。
3、工作過程中無觸點、無電弧、無明火、可適應煙、塵等惡劣環境。
4、起動時間、起動電壓、起動電流的調節只需要在電位器上用“起子”旋轉調節即可，操作簡明直觀
5、體積小、重量只有自藕減壓起動箱的三分之一左右
6、啟動頻率：12次/小時
XYJR系列軟啟動柜-【組成構件】
XYJR軟啟動柜主要構件：①空氣開關
②晶閘管或模塊系統
③主控板
④BK變壓器、進口可控硅
⑤西門子熱繼電器
⑥電流表、電壓表
⑦指示燈、按鈕
⑧阻容吸收器
⑨散熱器、風扇等
XYJR系列軟啟動柜-【12種保護功能】
1. 過流保護
2. 過載保護
3. 過溫報警
4. 超溫保護
5. 過熱保護
6. 欠壓保護
7. 過壓保護
8. 電機過載短路保護
9. 輸出短路保護
10.輸入、輸出缺相保護
11.通訊故障保護
12.輸出接地保護
XYJR系列軟啟動柜-【應用舉例】
泵、風扇和鼓風機、擠壓機、離心機、攪拌機、輸送機、球磨機、推進器、艙底污水泵、粉碎機、粉碎機、制磚機、除塵機、軋鋼機、壓縮機等。
在線式跟不在線式軟啟動柜區別：
1在線式是晶閘管工作，不在線式是交流接觸器工作;
2在線式可頻繁操作，長時間工作，旁路型的**不可以，容易燒掉交流;
3在線式軟啟動柜有散熱風機，旁路型軟啟動柜**沒有，他們外部結構差不多;只是內部結構有區別;
4在線式產品運行全過程開關無觸點、無電弧，尤其在環境惡劣的情況下，更耐臟，不在線式則不行；
5在線式不受電壓影響，不在線式電壓過高過低會燒壞接觸器；
6在線式可以軟起、軟停，不在線式只能軟停，這樣對軟啟動柜有沖擊
7不用旁路接觸器，啟動時不產生火花、電弧，不用消耗接觸器觸電容量，起動柜使用壽 命大大延長，維護成本大大下降。
在線式智能電機啟動控制柜
特點1：全數字化控制系統，多種啟動方式：
采用微處理器、可控硅控制及大電流過零分斷技術；
具有強的負載適用與電磁兼容能力，性能穩定可靠；
6種啟動方式，兩種停車方式；
每小時可啟動12次，自藕一般只能啟動1-2次。
特點2：性比高
1：1選型，相對自藕降壓啟動箱要加大兩檔選型而言，性價比高；
免調試、直接安裝使用；
故障率低，簡單故障可以自行排除。根據故障代碼可直接電話溝通解決；
柜子可控硅長期在線工作，不使用交流接觸器，維護成本更低；
特點3：環境適應能力強：
對變壓器容量要求低，一般按照總額定電流1.5倍配置，自藕要大于2倍；
電壓范圍寬，可正負偏差%（超低電壓訂制）；
柜體密封式結構，防塵。
特點4：操作簡單、方便，運行成本低：
直接安裝使用，兩個按鈕，“軟起”、“軟?！保僮骱唵?；
面板中文顯示，可以查看電壓、電流等參數；
體積小，重量輕，便于運輸和安裝
特點5：多重保護功能：
斷路器短路保護
啟動過程中電機保護
運行過程中電機保護
軟啟動工作中具有12種功能保護
