產地	全國
最小訂量	1
分類	庫存電工電氣產品
品牌	施耐德
型號	CAD50MD

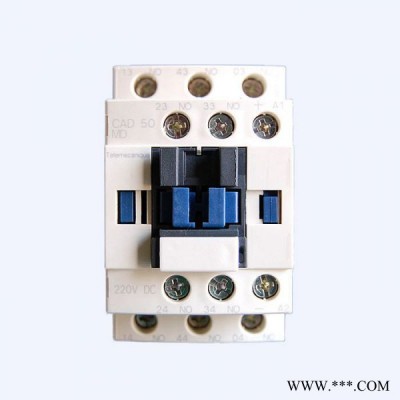

【施耐德（Schneider） CAD50MD】施耐德TeSys D(進口)系列控制繼電器 CAD50MD 220V，DC，5NO+0NC

商品詳情品牌：施耐德（Schneider）所屬分類：控制繼電器觸點類型：5NO線圈電壓：220V(M)線圈頻率：DC(直流)

主要信息

產品系列 TeSys 產品名稱 TeSys CAD 產品類型 控制繼電器 產品名 CAD 接觸器應用領域 控制回路 使用類別 AC-14
AC-15
DC-13 回路觸點類型 5 NO 額定工作電壓 [Ue] <= 690 V AC 25...400 Hz 控制回路特性 DC 標準 控制回路電壓 220 V DC   補充信息 額定沖擊耐受電壓 [Uimp] 6 kV 符合 IEC 60947 約定發熱電流 [Ith] 10 A <= 60 °C 額定接通能力 [Irms] 140 A AC 符合 IEC 60947-5-1
250 A DC 符合 IEC 60947-5-1 額定短時耐受電流 [Icw] 100 A 1 秒
120 A 500 毫秒
140 A 100 毫秒 與繼電器配合使用的熔絲 10 A gG 符合 IEC 60947-5-1 額定絕緣電壓 [Ui] 690 V 符合 IEC 60947-5-1
600 V 證書 UL
600 V 證書 CSA 安裝方式 面板安裝
導軌安裝 接線能力 通過螺釘夾緊 1 電纜 1...4 mm? 電纜選型: 軟線 - 無 接線端子
通過螺釘夾緊 2 電纜 1...4 mm? 電纜選型: 軟線 - 無 接線端子
通過螺釘夾緊 1 電纜 1...4 mm? 電纜選型: 軟線 - 有 接線端子
通過螺釘夾緊 2 電纜 1...2.5 mm? 電纜選型: 軟線 - 有 接線端子
通過螺釘夾緊 1 電纜 1...4 mm? 電纜選型: 硬線 - 無 接線端子
通過螺釘夾緊 2 電纜 1...4 mm? 電纜選型: 硬線 - 無 接線端子 緊固扭矩 1.2 N.m 在…上 通過螺釘夾緊 用螺絲刀 No 2 十字螺絲
1.2 N.m 在…上 通過螺釘夾緊 用螺絲刀 ? 6 平口 控制電壓限額 0.1...0.25 Uc 釋放
0.7...1.25 Uc 運行 動作時間 53...72 毫秒 線圈得電和NO觸點閉合
16...24 毫秒 線圈放電和 NO開口 機械壽命 30 百萬次 **大操作頻率 180 次/分鐘 時間常量 28 ms 浪涌功率 (W) 5.4 W 20 °C 吸持功耗 (W) 5.4 W 20 °C **小開關電壓 17 V **小卻換容量 [Imin] 5 mA 不重迭時間 1.5 ms 失電 (NC及NO觸點之間)
1.5 ms 得電 (NC及NO觸點之間) 絕緣電阻 > 10 M? 高度 77 mm 寬度 45 mm 深度 93 mm 產品重量 0.58 kg   環境 符合標準 BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660 產品認證 CSA
UL IP 保護等級 IP2x 前面板 符合 VDE 0106 防護措施 TH 符合 IEC 60068 運行溫度 -40...70 °C 貯存環境溫度 -60...80 °C **高工作海拔 3000 m 無 溫度降容 抗沖擊、震動性能 抗沖擊性能 控制繼電器打開 10 gn (11ms) IEC 60068-2-27
抗沖擊性能 控制繼電器閉合 15 gn (11ms) IEC 60068-2-27
抗震性能 控制繼電器打開 2 gn (5...300 Hz) IEC 60068-2-6
抗震性能 控制繼電器閉合 4 gn (5...300 Hz) IEC 60068-2-6   供應的可持續性 產品類型 綠色產品認證標志 (Green Premium) 產品 RoHS法規（日期代碼：YYWW） 符合 自從 2006年第27周 - Schneider Electric declaration of conformity REACh法規 有毒有害物質含量均在REACH規定的限量要求以下 環保符合性 提供支持 回收利用指南 綠色環保產品, 廢棄后可以回收利用
