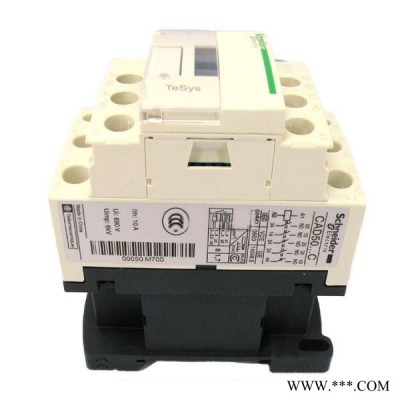

【施耐德（Schneider） CAD50E7C】施耐德TeSys D系列控制繼電器 CAD50E7C，48V，50/60Hz，5NO+0NC

主要信息銷售狀態在售
產品系列TeSys
產品名稱TeSys CAD
產品類型控制繼電器
產品名CAD
接觸器應用領域控制回路
使用類別AC-14
AC-15
DC-13
回路觸點類型5 NO
控制回路電壓48 V AC 50/60 Hz
補充信息額定工作電壓 [Ue]<= 690 V AC 25...400 Hz
機械壽命30 百萬次
**大操作頻率180 次/分鐘
動作時間線圈放電和 NO開口 : 4...12 毫秒
線圈得電和NO觸點閉合 : 12...22 毫秒
控制電壓限額釋放 : 0.3...0.6 Uc
運行 : 0.85...1.1 Uc
運行 : 0.8...1.1 Uc
(~50Hz保持)功耗 (VA)8 VA (環境溫度 20 °C
(~50Hz吸合)功耗 (VA)70 VA 20 °C 50 Hz
約定發熱電流 [Ith]10 A, (工作環境溫度 <= 40 °C)
額定接通能力 [Irms]DC : 250 A (符合 IEC 60947-5-1)
AC : 140 A (符合 IEC 60947-5-1)
額定短時耐受電流 [Icw]140 A, 持續時間: 100 ms
120 A, 持續時間: 500 ms
100 A, 持續時間: 1 s
與繼電器配合使用的熔絲GG 10 A (符合 IEC 60947-5-1)
額定絕緣電壓 [Ui]690 V (符合 IEC 60947-5-1)
絕緣電阻> 10 M?
額定沖擊耐受電壓 [Uimp]6 kV (符合 IEC 60947)
**小卻換容量 [Imin]5 mA
**小切換容量 [U min]17 V
不重迭時間1.5 ms 失電 (NC及NO觸點之間)
1.5 ms 得電 (NC及NO觸點之間)
安裝方式面板安裝
導軌安裝
接線能力通過螺釘夾緊 2 電纜 , 1...4 mm?, 單股硬線, 不帶接線端子
通過螺釘夾緊 1 電纜 , 1...4 mm?, 單股硬線, 不帶接線端子
通過螺釘夾緊 2 電纜 , 1...2.5 mm?, 軟線, 帶接線端子
通過螺釘夾緊 1 電纜 , 1...4 mm?, 軟線, 帶接線端子
通過螺釘夾緊 2 電纜 , 1...4 mm?, 軟線, 不帶接線端子
通過螺釘夾緊 1 電纜 , 1...4 mm?, 軟線, 不帶接線端子
緊固力矩1.7 N.m
高度77 mm
寬度45 mm
深度84 mm
產品重量580 g
環境符合標準IEC 60947-5-1
GB 14048.5
產品認證CCC
質量標識CE 聲明
IP 保護等級IP2x 前面板 (符合 IEC 60529
防護措施TH (符合 IEC 60068)
運行溫度-40...70 °C
貯存環境溫度-60...80 °C
**高工作海拔3000 m, 無降容
抗沖擊、震動性能抗震性能 : 控制繼電器閉合, 4 gn (5...300 Hz), (符合 IEC 60068-2-6)
抗震性能 : 控制繼電器打開, 2 gn (5...300 Hz), (符合 IEC 60068-2-6)
抗沖擊性能 : 控制繼電器閉合, 15 gn, 11 毫秒, (符合 IEC 60068-2-27)
抗沖擊性能 : 控制繼電器打開, 10 Gn, 11 毫秒, (符合 IEC 60068-2-27)
