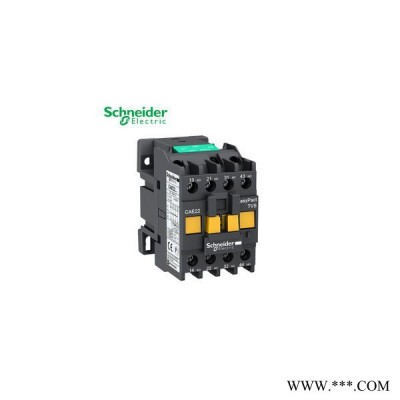

【施耐德（Schneider） CAE22M5N】施耐德EasyPact TVS控制繼電器 CAE22M5N 220V，50Hz，2NO+2NC

主要信息銷售狀態在售
產品系列EasyPact 系列
產品名稱EasyPact TVS
產品類型控制繼電器
產品名CAE
接觸器應用領域控制回路
補充信息使用類別AC-14
AC-15
回路觸點類型2 NO + 2 NC
額定工作電壓 [Ue]<= 690 V AC
控制回路特性AC 50 Hz
額定控制電路電壓 [Uc]220 V AC 50 Hz
額定沖擊耐受電壓 [Uimp]6 kV 符合 IEC 60947
約定發熱電流 [Ith]10 A (<= 40 °C)
額定接通能力 [Irms]140 A 690 V AC 符合 IEC 60947-5-1
額定短時耐受電流 [Icw]140 A (100 毫秒)
120 A (500 毫秒)
與繼電器配合使用的熔絲10 A gG 690 V IEC 60947-5-1
額定絕緣電壓 [Ui]690 V 符合 IEC 60947-5-1
安裝方式面板安裝
導軌安裝
接線能力螺栓緊固 : 2 電纜 線徑: 1...2.5 mm? 硬線, 不帶篐線端子
螺栓緊固 : 1 電纜 線徑: 1...2.5 mm? 硬線, 不帶篐線端子
螺栓緊固 : 2 電纜 線徑: 1...2.5 mm? 軟線, 帶篐線端子
螺栓緊固 : 1 電纜 線徑: 1...2.5 mm? 軟線, 帶篐線端子
螺栓緊固 : 2 電纜 線徑: 1...2.5 mm? 軟線, 不帶篐線端子
螺栓緊固 : 1 電纜 線徑: 1...2.5 mm? 軟線, 不帶篐線端子
緊固力矩螺栓緊固 : 1.2 N.m (No 2 十字螺絲)
控制電壓限額0.3...0.6 Uc (釋放)
0.85...1.1 Uc 50 Hz (運行)
動作時間6...17 毫秒 ：線圈失電及NO觸點閉合
4...12 毫秒 ：線圈失電及NC觸點打開
12...22 毫秒 ：線圈得電和NO觸點閉合
4...19 毫秒 ：線圈得電和NC觸點打開
機械壽命10 百萬次
**大操作頻率180 次/分鐘
(~50Hz吸合)功耗 (VA)70 VA 50 Hz (20 °C)
(~50Hz保持)功耗 (VA)8 VA 50 Hz (20 °C)
**小開關電壓17 V
**小卻換容量 [Imin]5 mA
不重迭時間1.5 毫秒 失電 NC和NO之間的觸點
1.5 毫秒 得電 NC和NO之間的觸點
絕緣電阻> 10 M?
抗沖擊、震動性能抗震性能 (控制繼電器閉合): 3 gn (5...300 Hz)
抗震性能 (控制繼電器打開): 1.5 gn (5...300 Hz)
抗沖擊性能 (控制繼電器閉合): 10 gn (11ms)
抗沖擊性能 (控制繼電器打開): 7 gn (11ms)
高度74 mm
寬度45 mm
深度80 mm
產品重量0.28 kg
環境符合標準IEC 60947-5-1
VDE 0660
GB 14048
產品認證CCC
IP 保護等級IP20 符合 IEC 60529
防護措施TH 符合 IEC 60068
運行溫度-20...70 °C
貯存環境溫度-60...80 °C
**高工作海拔3000 m 無 降容(系數)
