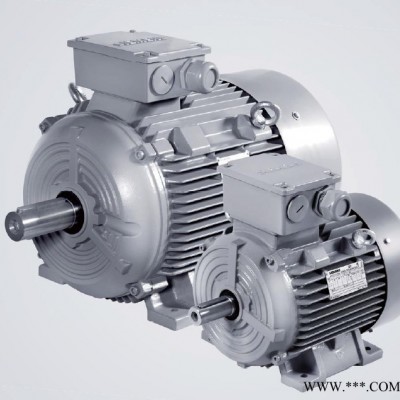

1LE0 系列電動機是鑄鐵機殼通用型全封閉自扇冷卻式三相異步電
動機，其防護等級為 IP55，1LE0 系列電動機設計生產符合 ISO、
IEC、GB 等相關標準的要求。
1LE0 系列電動機適用于連續工作制（S1）、恒轉速或一定速度范
圍內的變頻調速應用。
西門子 1LE0 系列電動機技術特性
■ 機座和接線盒材料：灰鑄鐵；
■ 標準顏色：石頭灰（RAL 7030）；
■ 2、4、6 極電動機達到 GB18613-2006 標準能效等級 2 級，且
能滿足 IEC 60034-30 標準中的 IE2 效率等級；
■ 額定功率：0.55 kW ~ 315 kW（50 Hz）；
■ 優化的緊湊型結構；
■ 標準安裝結構類型（符合 IEC 60034-7 標準規定）：IM B3、IM
B5、IM B35 等；
■ 所有的電動機設計防護等級為 IP55（IEC 60034-5）；
■ FS1) 280 ~ 355 標配再潤滑裝置，F(xiàn)S1) 100 ~ 250 的作為選項；
■ 對于 FS 100 ~ 355 范圍電動機，可選擇增強懸臂力設計；
■ 電動機可選 PTC 或 PT100 熱敏電阻或 KTY84-130 進行繞組保

參考標準 Reference standards
The 1LE0 complies with the following electrical and mechanical standards:
銘牌信息 Nameplate
名稱 Title IEC 標準 IEC standard 中國**標準 Chinese standard
旋轉電動機定額和性能
Rotating electrical machines – Part 1: Rating and performance
IEC 60034-1 GB 755
旋轉電動機損耗與效率確定的標準測試方法
Rotating electrical machines – Part 2-1: Standard methods for determining
losses and effi ciency from tests (excluding machines for traction vehicles)
IEC 60034-2 GB/T 1032
旋轉電機整體結構的防護等級 (IP 代碼) 分級
Rotating electrical machines – Part 5: Degrees of protection provided by the
integral design of rotating electrical machines (IP code) - Classifi cation
IEC 60034-5 GB/T 4942.1
旋轉電動機冷卻方法
Rotating electrical machines – Part 6: Methods of cooling (IC Code)
IEC 60034-6 GB/T 1993
旋轉電動機結構型式、安裝型式及接線盒位置的分類（IM 代碼）
Rotating electrical machines – Part 7: Classifi cation of types of construction,
mounting arrangements and terminal box position (IM Code)
IEC 60034-7 GB/T 997
旋轉電動機旋轉電機線端標志與旋轉方向
Rotating electrical machines – Part 8: Terminal markings and direction of
rotation
IEC 60034-8 GB/T 1971
旋轉電機噪聲測定方法及限值 第 3 部分：噪聲限值
Rotating electrical machines – Part 9: Noise limits
IEC 60034-9 GB 10069.3
軸中心高為 56 mm 及以上電機的機械振動 振動的測量、評定及限值
Rotating electrical machines – Part 14: Mechanical vibration of certain
machines with shaft heights 56 mm and higher – Measurement, evaluation
and limits of vibration severity
IEC 60034-14 GB 10068
旋轉電機尺寸和輸出功率等級 第 1 部分：機座號 56 ~ 400 和凸緣號 55 ~ 1080
Rotating electrical machines – Part 1: frame numbers 56 to 400 and fl ange
numbers 55 to 1080
IEC 60072-1 GB/T 4772.1
中小型旋轉電機安全要求
Safety requirements of small and medium size rotating electrical machines
GB 14711
旋轉電動機溫升
Electrical insulation – Thermal classifi cation
IEC 60085 GB/T 11021
電工電子產品自然環境條件 溫度和濕度
Classifi cation of environmental conditions Part 2-1: Environmental conditions
appearing in nature – Temperature and humidity
IEC 60721-2-1 GB/T 4797.1
標準電壓
Standard voltages
IEC 60038 GB/T 156
1 三相異步電動機 Three-phase Iow-voltage motor
2 訂貨號 Order No.
3 產品序列號 Series number
4 安裝結構形式 Type of construction
5 防護等級 Degree of protection
6 額定電壓 Rated voltage and Winding connections
7 頻率 Frequency [Hz]
8 額定功率 Rated output [kW]
9 額定電流 Rated current [A]
10 效率 Effi ciency
11 功率因數 Power factor [cosφ]
12 額定轉速 Rated speed
13 耐熱等級 Thermal class
14 驅動端軸承 Bearing at the drive end
15 潤滑脂類型 Grease type
16 再潤滑周期 Re-grease interval
17 參考標準 standards
18 再加油量 Quantity of grease for regreasing
19 非驅動端軸承 Bearing at the non-drive end
20 中國**標準 GB standard
21 凈重 Net weight
22 能效等級 Effi ciency grade
23 機座號 frame size
24 平衡方式 Balance method
