盤式真空過濾機簡介

   盤式真空過濾機由機箱，小濾盤，抽排管道，補加水管道，移動抽濾盤，電器，真空泵，真空罐等部分組成。本設備利用直聯式懸鴨水環真空泵運轉時產生的負壓來抽濾礦漿，能連續抽吸和排放過濾液體。真空泵由一臺1.5千瓦的電動機直接聯帶動，運轉時（海拔高度為0時）可產生560-650貢柱的負壓。有大、小濾盤、抽排管道、移動抽濾盤、真空罐及真空表所組成的過濾系統，直接與真空泵的負壓區相連，省去了氣水分離等一整套裝置，工作時不需停機，濾液及由真空泵直接泵出，從而提高了過濾效率，減少停機和啟動次數，減少了故障，延長了設備的使用壽命

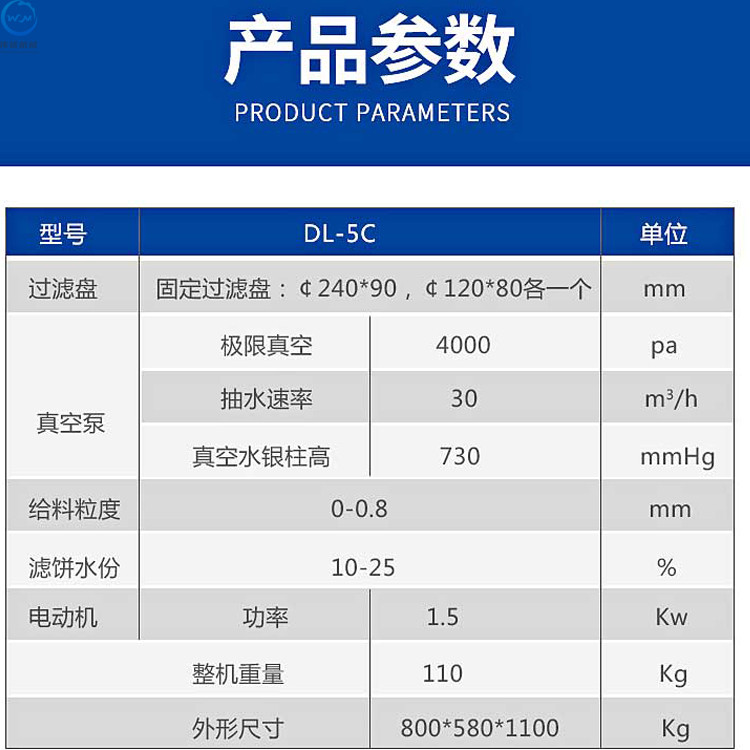

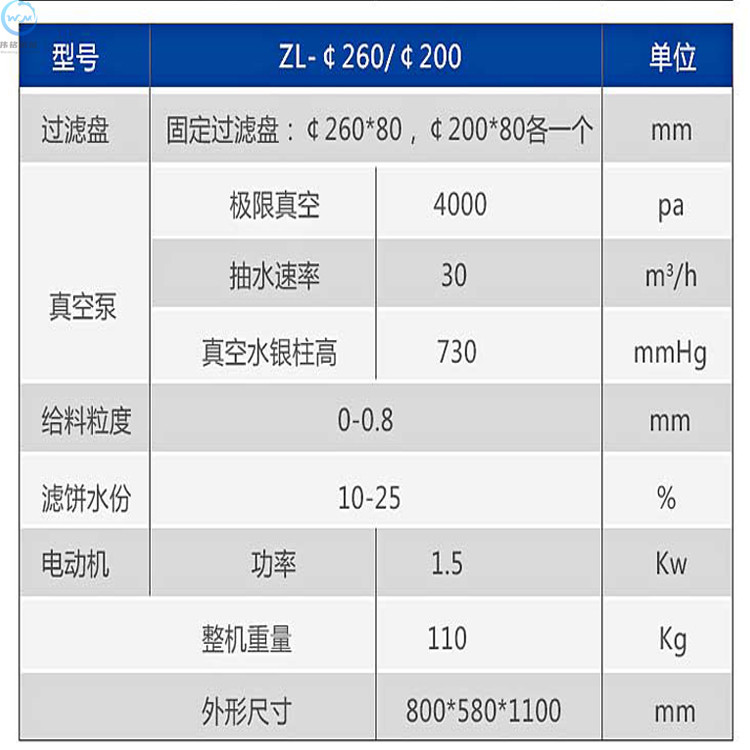

盤式真空過濾機技術參數

DL-5、XTLZ型盤式多用真空過濾機用于地質、冶金、煤炭、建材、礦山、等科研試驗單位在開展礦物可選性實驗工作中，作為浮選、重選、磁選等作業后脫水，檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水，達到固液分離的目的。本產品由原地礦部指定企業生產，執行行業標準。

該設備是一種能間斷或連續過濾的實驗室型過濾設備，可作為產品脫水，固液分離時使用，結構簡單，操作，維護方便，過濾效果高，適應性強，對難濾礦物和濃度較低的礦漿的過濾，效果顯著。

工作原理

2、打開加水管道閥門，連續供給真空泵一適量補加水，使泵內保證形成抽真空所須得水環，又能達到扇熱的目的。為了保證泵的使用性能和運行，每次運行時間以不超過10min為宜。如需重復使用，須更換循環水，保證水溫不超過30℃（注：補加水量過小，形成不了水環，達不到所標定的真空度；水量過大，會增加不必要的水耗和電機的功耗，并發出刺耳的噪音）。

3、開車前，開啟大，小濾盤或移動抽濾盤中閥門，其余兩個關閉。

4、試開車，若有尖叫聲發出，應即可調小補加水，直至無尖叫聲后關閉所開啟的濾盤閥門，觀察真空表指針，達到標定值后，本機即可正常使用。

5、當使用固定過濾盤過濾物料時，應先將濾盤鎖緊，用少量清水將置于濾板上的濾布，濾紙打濕，然后將礦漿倒入過濾盤，開啟所用過濾盤的閥門，即可反復間斷或連續進行正常工作。若用移動抽濾盤抽吸，應將濾布，濾紙附著于外吸盤面上，再放入礦漿上部，開啟閥門，既能抽出澄清水。

6、為防止停機時返水進入真空系統，應先關閉閥門，后停泵。
7、工作結束后，如在1-2天內暫不使用，須將泵蓋中下方的螺塞打開，將泵內積水放干凈，然后停車。使用時須將螺塞旋緊。
8、較長時間停機后，再啟動前，應將電機防護罩拆去，用手轉動電動機風扇葉，使之靈活轉動后方可起動。

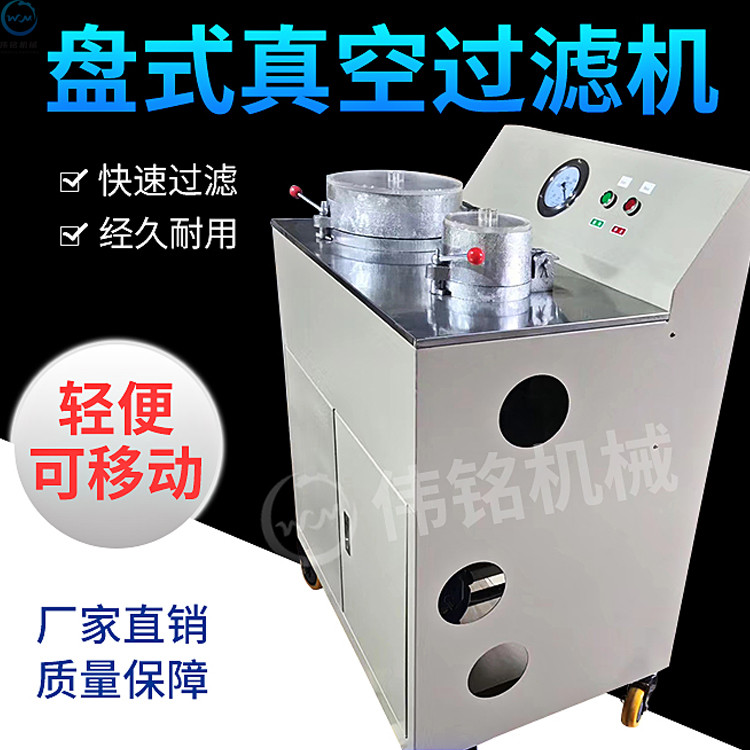

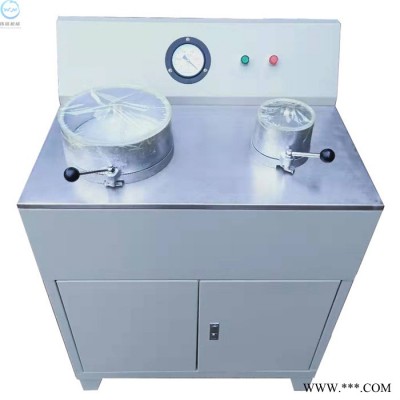

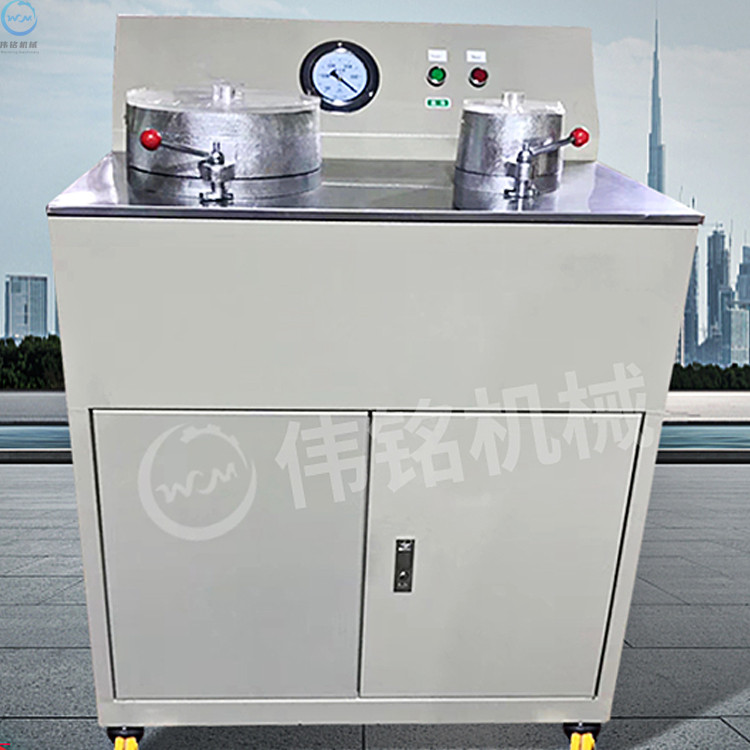

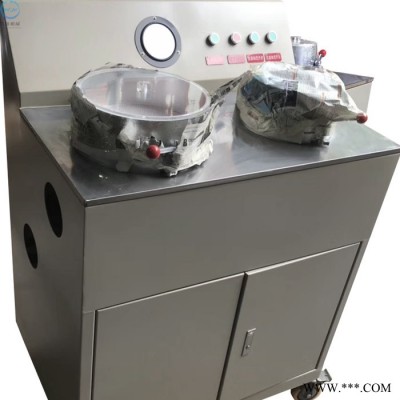

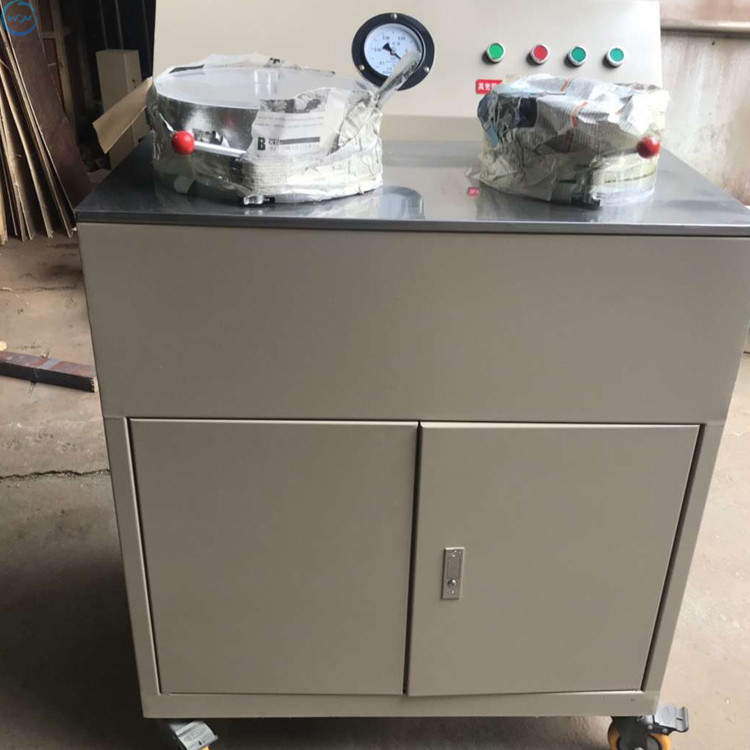

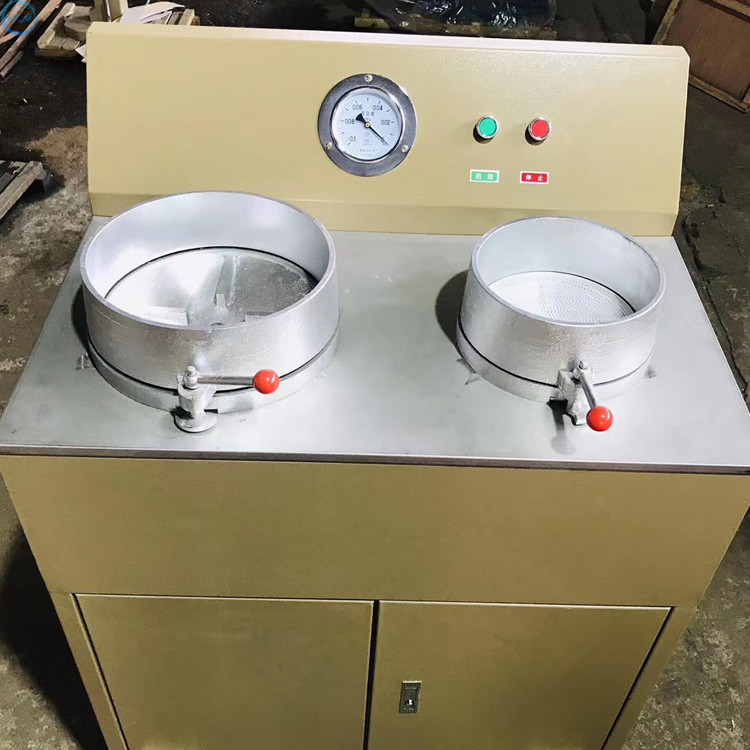

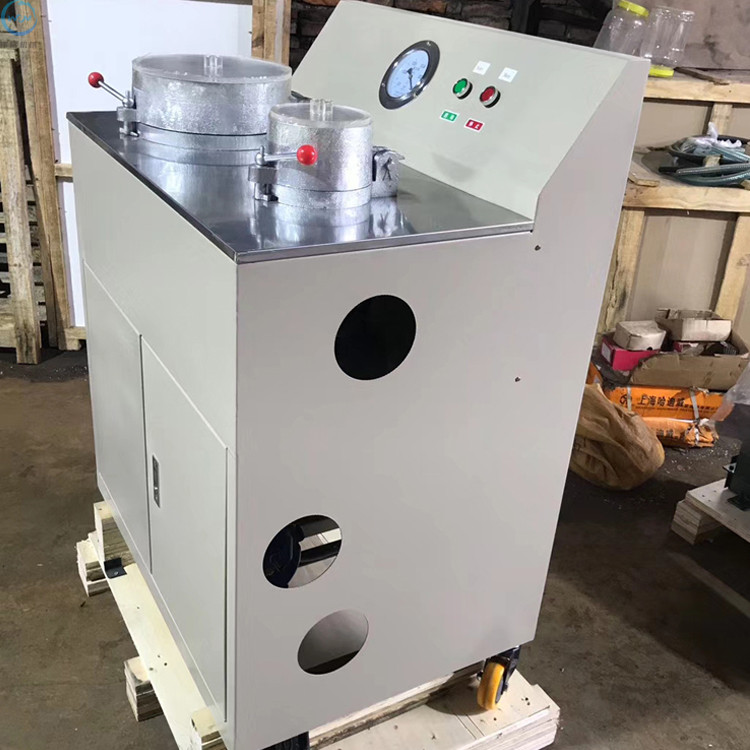

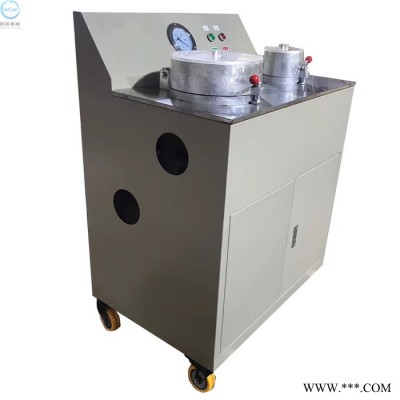

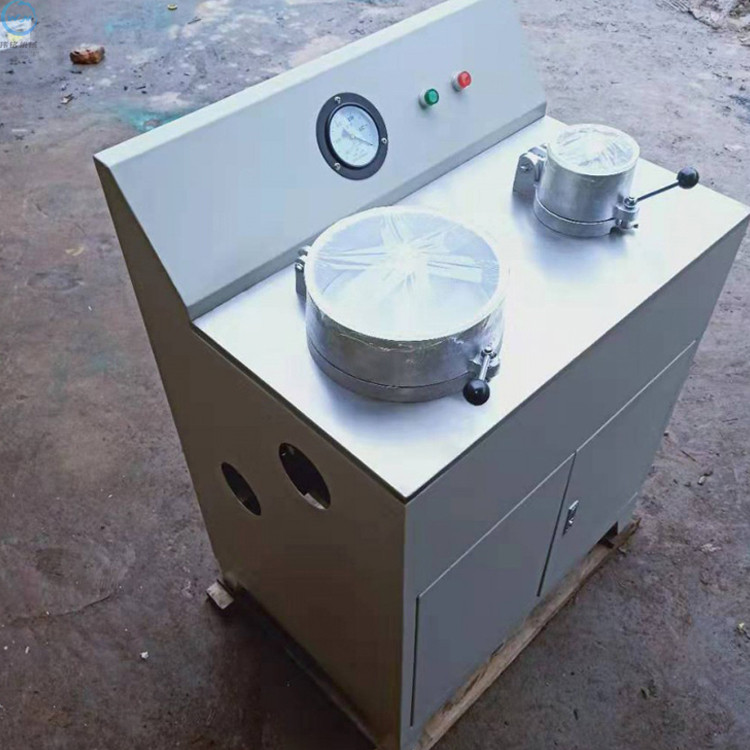

產品實拍
