| 頻率 | 50 |
|---|---|
| 產品認證 | ISO9001-2000 |
| 堵轉轉矩 | 80 |
| 額定轉速 | 3000 |
| 效率 | 100 |
| 輸入變頻 | 90 |
| 輸出變頻 | 80 |
| 適用范圍 | 50 |
| 擎動力矩 | 86 |
| 快速制動時間 | 1s |
| 極數 | 2極 |
| 飛輪力矩 | 50 |
| 額定功率 | 0.25 |
| 產品類型 | 三相異步電動機 |
| 額定轉矩 | 89 |

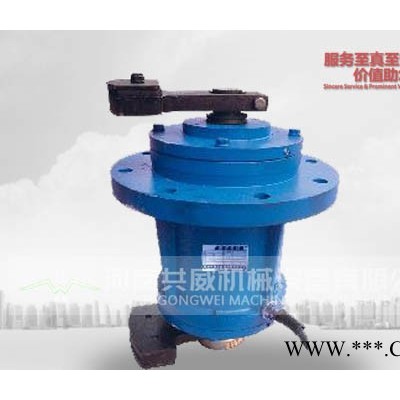

YZUL系列振動電機產品概述:
YZUL系列立式振動電機是我公司新型立式振動電機產品，采用先進的單法蘭結構，設計精巧，運行安全可靠，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。立式振動電機主要應用于旋振篩、旋振清理機、振動破碎機、振動混料機等設備，用來產生圓形或橢圓形復合振動，用以提高篩分效率和篩分精度，有效完成清理零件表面質量，提高破碎或混料效果。
YZUL系列振動電機主要特點:
1.噪音低、能耗低、效率高。
2.體積小、重量輕、啟動迅速。
3.安裝便捷、維護簡單、壽命長。
4.激振力易于無級調整且調節范圍廣、振動無機械傳導。
YZUL型振動電機工作原理:
YZUL型振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。由電機本身運行產生易于調整的水平、垂直、傾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋轉、三維旋轉等多種運動方式，用于控制排料速度、處理精度等機械性能指標，以其獨特的結構特點適應于不同的機械對振動源的要求。
YZUL系列振動電機技術參數:
型號 | L1 | L2 | B | Φ1 | Φ2 | Φ3 | II | d | L3 | R | 功率(Kw) |
YZUL-1-4 | 231 | 170 | 16 | 190 | 138 | 165 | 4 | 12 | 104 | 70 | 0.12 |
YZUL-3-4 | 209 | 144 | 20 | 230 | 155 | 200 | 4 | 12 | 74 | 90 | 0.18 |
YZUL-5-4 | 326 | 212 | 22 | 245 | 165 | 210 | 6 | 12 | 85 | 135 | 0.25 |
YZUL-8-4 | 340 | 233 | 24 | 270 | 195 | 235 | 6 | 14 | 103 | 140 | 0.55 |
YZUL-10-4 | 436 | 290 | 34 | 310 | 220 | 265 | 8 | 18 | 144 | 185 | 0.75 |
YZUL-15-4 | 452 | 299 | 34 | 310 | 220 | 265 | 8 | 18 | 144 | 185 | 1.1 |
YZUL-30-4 | 488 | 328 | 27 | 370 | 265 | 315 | 8 | 22 | 153 | 200 | 1.5 |
YZUL-50-4 | 552 | 374 | 35 | 450 | 330 | 390 | 8 | 26 | 150 | 230 | 2.2 |

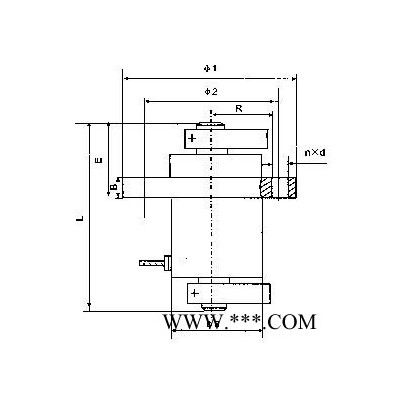

YZUL系列振動電機安裝尺寸圖表:
YZUL系列立式振動電機技術參數及外形尺寸表 | ||||||||||||
序號 | 型號 | 激振力 (KN) | 功率(KW) | 同步轉速 | 安裝尺寸 | 外形尺寸 | ||||||
φ3 | N | φ | φ1 | φ2 | L1 | L2 | L3 | |||||
1 | 1-4 | 1 | 0.12 | 1500 | 165 | 4 | 12 | 190 | 138 | 231 | 170 | 104 |
2 | 3-4 | 3 | 0.18 | 210 | 6 | 13 | 240 | 150 | 270 | 155 | 90 | |
3 | 5-4 | 5 | 0.25 | 230 | 6 | 17 | 260 | 190 | 330 | 185 | 120 | |
4 | 10-4 | 10 | 0.55 | 270 | 6 | 17 | 300 | 200 | 388 | 220 | 140 | |
5 | 20-4 | 20 | 1.1 | 315 | 6 | 22 | 370 | 230 | 490 | 280 | 150 | |
6 | 30-4 | 30 | 1.5 | 315 | 6 | 22 | 370 | 230 | 510 | 300 | 170 | |
7 | 40-4 | 40 | 2.2 | 315 | 6 | 22 | 370 | 270 | 510 | 330 | 150 | |
8 | 50-4 | 50 | 2.5 | 380 | 6 | 30 | 445 | 325 | 610 | 350 | 220 | |
9 | 75-4 | 75 | 3.7 | 380 | 6 | 30 | 450 | 325 | 720 | 420 | 268 | |
YZUL系列立式振動電機技術參數及外形尺寸表 | ||||||||||||
序號 | 型號 | 激振力 (KN) | 功率(KW) | 同步轉速 | 安裝尺寸 | 外形尺寸 | ||||||
φ3 | N | φ | φ1 | φ2 | L1 | L2 | L3 | |||||
1 | 3-4 | 3 | 0.18 | 1500 | 200 | 4 | 12 | 230 | 155 | 209 | 144 | 74 |
| 5-4 | 5 | 0.25 |
| 210 | 4 | 12 | 245 | 165 | 326 | 212 | 85 |
3 | 8-4 | 8 | 0.55 |
| 235 | 6 | 14 | 270 | 190 | 340 | 233 | 144 |
4 | 10-4 | 10 | 0.75 |
| 265 | 8 | 18 | 310 | 220 | 436 | 290 | 144 |
5 | 15-4 | 15 | 1.1 |
| 265 | 8 | 18 | 310 | 220 | 452 | 299 | 144 |
6 | 30-4 | 30 | 1.5 |
| 315 | 8 | 22 | 370 | 264 | 488 | 328 | 153 |
7 | 50-4 | 50 | 2.2 |
| 390 | 8 | 26 | 450 | 330 | 550 | 374 | 150 |
