一,  YZO系列振動電機是由偏心機構與三相異步電動機組合而成，是動力和振動兩源合一的特種振動源。臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機具有結構簡單、安裝方便、體積小、重量輕、運行可靠、通用性強、激振力可調、可單臺使用、也可多臺組合成各種振動形式且維修量小等特點。

二,YZO系列振動電機廣泛應用于冶金、礦山、耐火、水電、建設、火力發電、輕工、選煤、建材、化工、火電、糧食等行業應用極為廣泛。可配用振動篩分機、振動給料機、振動輸送機、振動烘干機、振動放礦機、振動落砂機、振動平臺(振實臺,振動造型機)振動再生機、倉壁振動器等設備。振動電機除了可以應用于一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

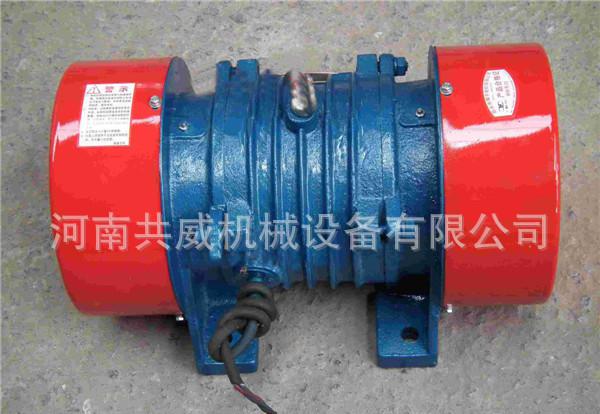

三,YZO振動電機結構：1.防護罩 2.偏心塊 3.軸承 4.支架 5.轉子軸 6.定子繞組 7.機殼

四,YZO振動電機技術特性:

1、外殼：機座采用球磨鐵，擁有特殊的外形設計有利于散熱，在正常工作情況下，滿負荷運轉時溫升更低。

2、潤滑：所有電機在工廠都已經加注潤滑油。

3、軸承底座：球磨鐵或灰鑄鐵，其結構能使負荷均勻傳到到外殼上。

4、軸承潤滑脂：殼牌三號鋰基脂。

五,使用條件與適用范圍：

A、振動電機適用環境溫度-15～40℃。不超過40℃（若超過40℃應降低功率使用）

B、使用地區海拔不超過1000米，若超過1000米，每增高100米，其溫升值應降低0.5℃

C、使用環境空氣應無導電粉塵、不得含有易燃、易爆及腐蝕性氣體

B、防護等級：IP54

C、電源電壓：380V、415V、660V

D、相級：3相

E、安裝方式：任一方向

F、頻率50HZ

G、接法：Y

H、絕緣等級 B級、F級

I、定子繞組的溫度值B級不超過180℃，F(xiàn)級不超過100℃。軸承的溫度不超過105℃。

J、工作方式：連續。

注：YZO系列振動電機適用于無防爆要求的場所，是各種振動設備的通用振動源。

六,YZO振動電機特點：

 1.機體重量輕，體積小，結構簡單，安裝、維修方便。

 2. 振頻穩定，平穩回轉產生低噪音振動，啟動迅速，停車平穩。

 3.全封閉結構，可在各粉塵（無防爆要求）、潮濕等惡劣環境下可靠工作。

 4.可按照不同的用途選擇振動頻率和振幅。
 5.規格齊全，能滿足各類振動機械的工作需要。

 6.激振力可無級調整。

 7.多方位安裝，多機單機使用均可。

 8.經特殊設計可用于不同的電壓、頻率、絕緣和防護等級。

七，安裝與調整：

1.電機在吊裝、搬運及安裝時，切勿碰撞。

2.振動源安裝面必須光滑、平整。

3.安裝前應檢查地腳螺栓孔與底座螺栓孔是否相符

4.電機應有可靠的接地。（電機上有接地裝置，引線端喲普標志）

5.檢查使用要求與銘牌數據是否相符。

6.檢查電機表面有無損壞、變形，轉動是否靈活。

7.接電源時引出電纜不允許有彎折，并與振動體可靠固定。

8.檢查電源是否缺相。存放或停用三個月以上的電機，使用前應檢查其絕緣電阻（380V時，不小于0.38MΩ；660V時，不小于0.66MΩ），若已受潮，則需進行干燥處理，干燥溫度不大于120℃。

9.地腳螺栓采用8.8級高強度螺栓并采取放松裝置（禁用彈墊）或直接采用8.8級只退螺栓，以防螺栓松動，損壞電機。

10.若兩臺振動電機同時使用：

a、兩臺電機應反向旋轉。

b、與篩體中心線對稱

c、電機軸線一篩體中心線平行。

11.振動電機安裝完畢試運行24小時后需要緊固地腳螺栓一次，待一切正常后，方可使用。

12.電機出廠時，激振力處于**大位置，使用中若激振力不能滿足要求，可調整激振力的大小，以達到**使用效果。

13.激振力的調整：

a.卸下兩端防護罩。

b．旋松兩端外側偏心塊上的螺栓。

c．同相位，同角度，調節兩偏心塊的夾角，夾角越大，激振力越小。

d．旋緊螺栓，裝回防護罩。

我公司YZO振動電機，出廠時可調偏心塊和固定偏心塊之間的夾角為0°，這時的激振力為振動電機的額定激振力F，不同夾角時激振力如表：

要特別注意：調整激振力時，要將振動電機兩端軸上的可調偏心塊向同一個方向調整相同的角度.

八，使用與維護：

 起動后觀察振動電機，若有異常情況，應立即停機查明故障并排除后再重新合閘起動。振動電機不宜頻繁連續起動，一般冷態連續起動不應超過5次，熱態不應超過3次。

1、查看引出電纜懸掛是否有摩擦、埋壓、受擠現象。

2、本機運行初期，每天至少檢查地腳螺栓并緊固一次，防止松動，否則會致使電流增大，損壞電機和地腳。

3、振動電機試機正常投入正式運行后，應對運行電流、電壓、溫升進行監視:

a、三相電流不平衡度不超過5%；

b、電源電壓與額定電壓偏差不超過±5%，三相電壓不平衡不超過1.5%；

c、測量振動電機外殼鐵芯及兩端軸承部位的溫度不超過105℃。

4、定期清理外殼灰塵，以改善散熱條件，嚴禁用水沖洗。

5、電機運行72小時后，應通過油杯補充潤滑脂，注入量為軸承室內空間的1/3-1/2,當軸承溫度超過70℃，軸承溫度每上升15℃，則潤滑脂的補充時間減半（潤滑脂為二硫化鉬鋰基脂）。補充潤滑脂時需斷電停機，用清潔的抹布將注油嘴周圍電機殼體擦拭干凈，注入新鮮潤滑脂。（當采用密封軸承時，電機不安裝油杯）

6、拆裝振動電機不宜用鐵錘敲打，自行拆裝振動電機應確保加工面不受損傷。

7、本機和普通電機設計不同，根據電機大小，軸向留有適當串動量。軸向松動屬正常，請勿隨意改動零部件尺寸。
