| 額定電壓 | 380（V） |
|---|---|
| 應用范圍 | 煤炭、冶金、礦山、化工、機械 |
| 產品類型 | 三相異步電動機 |
| 產品認證 | ISO9001-2000 |
| 額定功率 | 1kw |
| 額定轉速 | 960（rpm） |
| 極數 | 6極 |
| 品牌 | 河南中冶 |
| 型號 | YZO-12-6 |
振動電機的定子最重要的就是漆包線，何謂漆包線？就是銅線圈外面那層油漆，這層油漆有什么作用呢？下面共威機械為您解答一下：
覆蓋漆用于涂覆經浸漬處理的線圈和絕緣零部件，在其表面形成厚度均勻的絕緣保護層，以防止設備絕緣受機械損傷以及大氣、化學藥品的侵蝕，提高表面絕緣強度。因此，要求覆蓋漆具有干燥快、附著力強、漆膜堅硬、機械強度高、耐潮、耐油、耐腐蝕等特性。
覆蓋漆按樹脂類型分為醇酸漆、環氧漆和有機硅漆。環氧漆比醇酸漆具有更好的耐潮性、耐霉性、、內干性和附著力，漆膜硬度高，廣泛用于潮熱地區電機電器設備部件的表面涂覆。有機硅漆耐熱性高，可作為H級電機電器的覆蓋漆。使用覆蓋漆時應嚴格控制漆的粘度和均勻性、通風、烘培溫度以及環境的清潔度，以保證漆膜的干燥和質量。磁漆在調和使用前必須充分?jǐn)嚢?，以消除沉淀塊、粘度不均或變色等現象

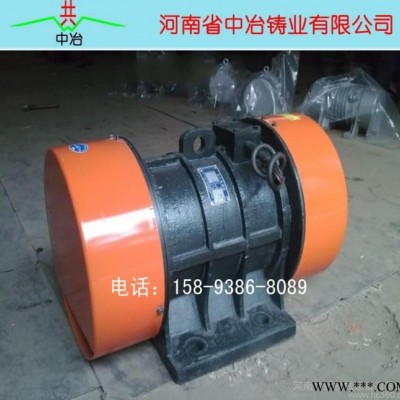

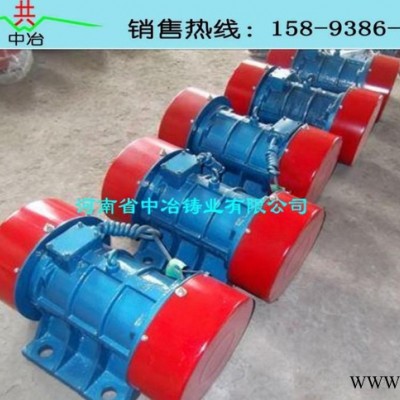

YZO振動電機的用途與特點：
YZO振動電機是動力源與振動源結合為一體的激振源，臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。一般應用在如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。
YZO振動電機的型號及參數表：
型號 | 激振力 | 功率 | 電流 （A） | 圖號 | 主要結構尺寸 | 重量 | ||||||||
L | H | A | B | C | D | h1 | h | N-M | ||||||
YZO-1.5-2 | 1.5 | 0.15 | 0.38 | A | 310 | 190 | 180 | 215 | 124 | 180 | 77 | 20 | 4-11 | 18 |
YZO-2.5-2 | 2.5 | 0.25 | 0.58 | A | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 20 | 4-13 | 20 |
YZO-5-2 | 5 | 0.4 | 1.15 | A | 318 | 220 | 240 | 215 | 208 | 180 | 103 | 25 | 4-17 | 23 |
YZO-8-2 | 8 | 0.75 | 1.84 | A | 308 | 256 | 265 | 220 | 230 | 180 | 122 | 25 | 4-19 | 35 |
YZO-16-2 | 16 | 1.5 | 3.48 | A | 418 | 232 | 295 | 235 | 256 | 196 | 112 | 28 | 4-19 | 38 |
YZO-5-4 | 5 | 0.4 | 1.15 | A | 325 | 240 | 215 | 260 | 176 | 220 | 113 | 30 | 4-15 | 37 |
YZO-8-4 | 8 | 0.75 | 1.84 | A | 380 | 301 | 250 | 295 | 180 | 236 | 142 | 25 | 4-19 | 48 |
YZO-8-4A | 8 | 0.75 | 1.84 | A | 380 | 220 | 310 | 200 | 269 | 140 | 120 | 20 | 4-15 | 29 |
YZO-10-4 | 10 | 1 | 2.3 | A | 435 | 301 | 250 | 295 | 180 | 236 | 142 | 25 | 4-19 | 56 |
YZO-16-4 | 16 | 1.5 | 3.48 | A | 475 | 315 | 300 | 330 | 224 | 270 | 131 | 25 | 4-22 | 82 |
YZO-17-4 | 17 | 0.75 | 1.8 | A | 450 | 300 | 235 | 320 | 150 | 260 | 136 | 25 | 4-28 | 72 |
YZO-20-4 | 20 | 2 | 4.1 | A | 475 | 304 | 300 | 330 | 224 | 270 | 131 | 25 | 4-22 | 125 |
YZO-30-4A | 30 | 2.5 | 5.75 | A | 515 | 390 | 295 | 395 | 184 | 326 | 195 | 30 | 4-32 | 135 |
YZO-50-4 | 50 | 3.7 | 7.4 | A | 560 | 425 | 306 | 400 | 184 | 326 | 195 | 35 | 4-32 | 180 |
YZO-75-4 | 75 | 5.5 | 11 | B | 670 | 512 | 420 | 516 | 248 | 440 | 245 | 40 | 4-38 | 350 |
YZO-5-6 | 5 | 0.4 | 1.15 | A | 388 | 216 | 216 | 270 | 176 | 220 | 91 | 34 | 4-15 | 48 |
YZO-8-6 | 8 | 0.75 | 1.84 | A | 490 | 301 | 247 | 292 | 180 | 236 | 142 | 30 | 4-19 | 65 |
YZO-10-6 | 10 | 1 | 2.3 | A | 492 | 301 | 245 | 295 | 180 | 236 | 142 | 30 | 4-19 | 80 |
YZO-12-6 | 12 | 1 | 2.5 | A | 540 | 301 | 245 | 295 | 180 | 236 | 142 | 30 | 4-19 | 86 |
YZO-20-6 | 20 | 2 | 4.1 | A | 535 | 350 | 300 | 322 | 224 | 270 | 163 | 30 | 4-22 | 142 |
YZO-30-6A | 30 | 2.5 | 5.75 | A | 560 | 425 | 300 | 396 | 184 | 326 | 195 | 30 | 4-32 | 162 |
型號 | 激振力 | 功率 | 電流 （A） | 圖號 | 主要結構尺寸 | 重量 | ||||||||
L | H | A | B | C | D | h1 | h | N-M | ||||||
YZO-40-6 | 40 | 3 | 7.2 | A | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 30 | 4-32 | 180 |
YZO-50-6 | 50 | 3.7 | 7.4 | A | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 30 | 4-32 | 200 |
YZO-50-6A | 50 | 3.7 | 7.4 | B | 610 | 385 | 326 | 415 | 184 | 326 | 195 | 30 | 4-32 | 225 |
YZO-75-6 | 75 | 5.5 | 11 | B | 746 | 414 | 380 | 494 | 122 | 410 | 215 | 36 | 6-38 | 390 |
YZO-100-6 | 100 | 7.5 | 17.12 | B | 748 | 470 | 414 | 516 | 124 | 440 | 240 | 36 | 6-38 | 520 |
YZO-120-6 | 120 | 8.5 | 19.76 | B | 794 | 470 | 414 | 516 | 124 | 440 | 240 | 36 | 6-38 | 550 |
YZO-140-6 | 140 | 9.5 | 21.7 | B | 920 | 520 | 510 | 575 | 140 | 480 | 265 | 38 | 8-38 | 640 |
YZO-160-6 | 160 | 11 | 23.5 | B | 970 | 520 | 510 | 575 | 140 | 480 | 265 | 38 | 8-38 | 700 |
YZO-180-6 | 180 | 13 | 27.8 | B | 998 | 570 | 510 | 610 | 140 | 520 | 290 | 40 | 8-45 | 845 |
YZO-50-8 | 50 | 3 | 8.05 | B | 780 | 412 | 330 | 460 | 125 | 380 | 210 | 35 | 6-38 | 330 |
YZO-75-8 | 75 | 5.5 | 15.14 | B | 985 | 470 | 450 | 530 | 140 | 440 | 240 | 36 | 6-38 | 595 |
YZO-100-8 | 100 | 7.5 | 17.8 | B | 985 | 520 | 510 | 570 | 140 | 480 | 265 | 38 | 8-38 | 630 |
YZO-140-8 | 140 | 9 | 21.2 | B | 998 | 520 | 510 | 575 | 140 | 480 | 265 | 38 | 8-45 | 780 |
YZO-160-8 | 160 | 11 | 25.8 | B | 1070 | 570 | 510 | 610 | 140 | 520 | 290 | 38 | 8-45 | 898 |
YZO-200-8 | 200 | 15 | 34.9 | B | 1115 | 610 | 510 | 610 | 140 | 520 | 305 | 38 | 8-45 | 995 |
YZO振動電機的常見故障與處理方法
常見故障 | 可能造成故障的原因 | 處理方法 |
電源接通后電機不能啟動 | 1. 接線錯誤2. 負荷過重3. 防護罩碰傷，偏心塊兩端卡阻1. 檢查線路是否缺相或短路2. 更換大一級容量或減輕負載3. 消除卡阻 | |
聲音異常 | 1. 地腳螺栓松動2. 軸承缺油脂或損壞3. 機械摩擦1. 緊固螺栓2. 加脂或更換軸承3. 消除摩擦 | |
溫升過高 | 1. 電源電壓不符2. 軸承損壞、卡阻3. 定轉子掃鏜1. 調整電壓2. 加脂或更換軸承3. 進行修理 | |
外殼帶電 | 1. 接地不良2. 引出線絕緣磨損3. 繞組受潮1. 接好地線2. 進行修復3. 干燥處理 | |
地腳斷裂 | 1. 地腳螺栓沒有旋緊2. 安裝平面不夠平整1. 旋緊螺栓2. 重新加工安裝平面 |
