| 額定電壓 | 380（V） |
|---|---|
| 應用范圍 | 水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門 |
| 別名 | 振動馬達 |
| 規格 | YZO-75-4 |
| 材質 | 鑄鋼，塑性很好，可鍛造加工 |
| 產品類型 | 三相異步電動機 |
| 產品認證 | ISO9001-2000 |
| 額定功率 | 5.5KW |
| 額定轉速 | 1500（rpm） |
| 極數 | 4極 |
| 品牌 | 新鄉威猛 |
| 型號 | YZO-75-4 |
YZO系列振動電機
用途及特點
YZO系列振動電機是我公司在JZO系列振動電機的基礎上進行多次改進和優化設計的動力、振動兩源合一的新型振動源，具有體積小、造型美觀、激振力大、實用性強、維修簡單等特點，是冶金、礦山、煤炭、電力、糧食、化工、建材等行業振動設備的理想振動源。
激振力的調整
振動電機每端軸外均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0°，這時的激振力為振動電機的額定激振力F，不同夾角時激振力如表：
可調偏心塊旋轉角度 | 0° | 60° | 90° | 120° |
激振力 | F | 0.866F | 0.707F | 0.500F |
要特別注意，調整激振力時，要將振動電機兩端軸上的可調偏心塊向同一個方向調整相同的角度。
使用條件
環境溫度 -15℃～+40℃
海 拔 不超過1000米
電 壓 380V（660V須訂貨時注明）
頻 率 50Hz
接 法 Y
絕緣等級 B級

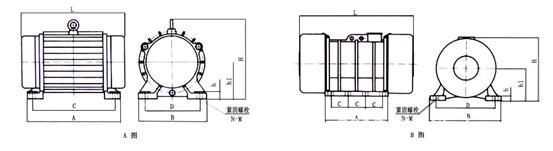

結構示意圖
YZO系列振動電機
技術參數表
型號 | 激振力 KN | 功率 KW | 電流 A | 圖 號 | 主要結構尺寸 | 重量 kg | ||||||||
L | H | A | B | C | D | h1 | h | N-M | ||||||
YZO-1.5-2 | 1.5 | 0.15 | 0.38 | A | 310 | 190 | 180 | 215 | 124 | 180 | 77 | 20 | 4-11 | 18 |
YZO-2.5-2 | 2.5 | 0.25 | 0.58 | A | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 20 | 4-13 | 20 |
YZO-5-2 | 5 | 0.4 | 1.15 | A | 318 | 220 | 240 | 215 | 208 | 180 | 103 | 25 | 4-17 | 23 |
YZO-8-2 | 8 | 0.75 | 1.84 | A | 308 | 256 | 265 | 220 | 230 | 180 | 122 | 25 | 4-19 | 35 |
YZO-16-2 | 16 | 1.5 | 3.48 | A | 418 | 232 | 295 | 235 | 256 | 196 | 112 | 28 | 4-19 | 38 |
YZO-5-4 | 5 | 0.4 | 1.15 | A | 325 | 240 | 215 | 260 | 176 | 220 | 113 | 30 | 4-15 | 37 |
YZO-8-4 | 8 | 0.75 | 1.84 | A | 380 | 301 | 250 | 295 | 180 | 236 | 142 | 25 | 4-19 | 48 |
注：本表中電壓為380V、50HZ(電壓不同時，訂貨時請說明)。
訂貨須知
訂貨時請說明振動電機型號、額定功率、激振力、極數及安裝結構形式，本系列電機不附帶其他裝置，有特殊要求者（油漆顏色、電壓及引線長度、是否配備電控箱等）經雙方協商后方可訂貨。
我公司可根據客戶需求設計制作不同地腳孔、不同激振力、不同轉速的振動源。
更多詳情請登錄我公司網站 //xxwm2012.cn.
產品訂購熱線：18537328147 QQ：2265740598
