| 應用范圍 | 諧振 |
|---|---|
| 種類 | 電感線圈 |
| 封裝形式 | 環(huán)氧樹脂電感 |
| 繞線形式 | 多層平繞式 |
| 導磁體性質 | 銅芯 |
| 磁芯形狀 | 其他 |
| 工作頻率 | 高頻 |
| 安裝方式 | 立式密封 |
| 骨架材料 | 其他 |
| 標稱電壓 | 220（V） |
| 品牌 | 河南中冶 |
| 型號 | GZ3 |

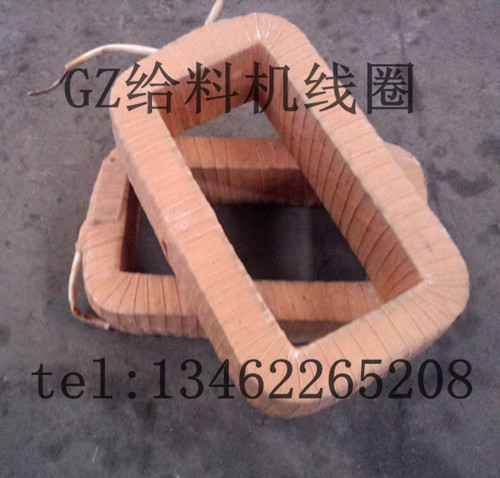

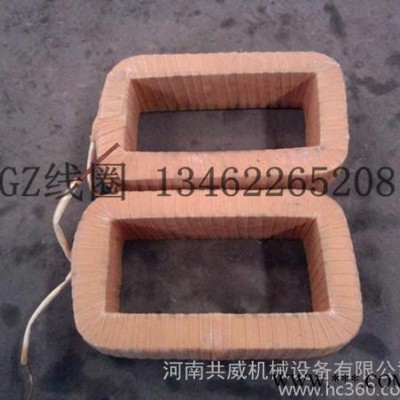

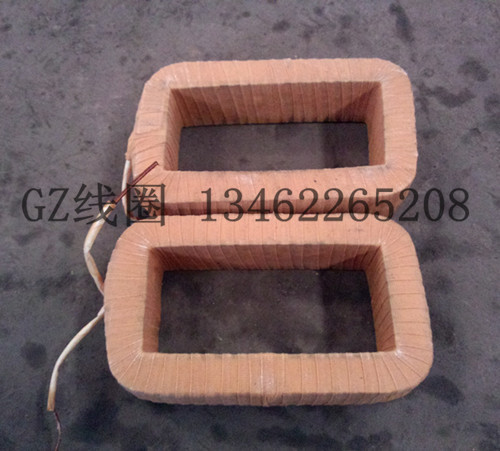

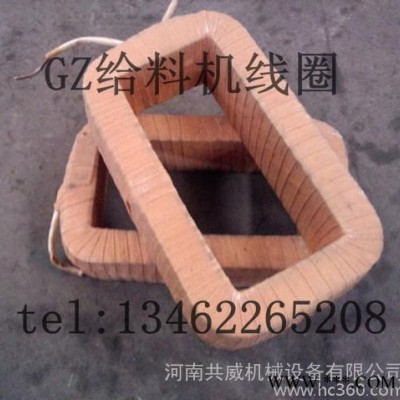

線圈是電磁振動給料機電磁頭部分的核心部件，在長期使用過程中，由于振動磨損，線圈連接線處很容易擊穿，從而燒壞線圈，導致電磁振動給料機不能正常使用。
線圈連接線采用軟連接的方式來取帶以往的線圈，這樣一個小小的細節(jié)，加大了電磁線圈的使用壽命。
線圈是指導線一根一根繞起來，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。電感又可分為固定電感和可變電感，固定電感線圈是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感或線圈。
電磁振動給料機線圈用于電磁振動給料機，用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業(yè)自動化的必備設備分敞開型和封閉型兩種。可根據(jù)客戶提供的圖紙及技術要求配套制作給料機線圈。
純銅線圈型號、尺寸、壁厚、重量明細表
線圈型號 | 外徑長 | 內徑長 | 外徑寬 | 內徑寬 | 高 | 線圈壁厚 | 重量 |
GZ1 | 95 | 65 | 70 | 35 | 60 | 20 | 1.3 |
GZ2 | 130 | 90 | 85 | 40 | 70 | 20 | 2 |
GZ3 | 155 | 110 | 100 | 50 | 60 | 25 | 2.6 |
GZ4 | 175 | 135 | 120 | 70 | 65 | 20 | 2.8 |
GZ5 | 230 | 175 | 135 | 80 | 60 | 30 | 3.6 |
GZ6 | 260 | 185 | 210 | 140 | 50 | 35 | 5 |
GZ7 | 310 | 250 | 220 | 160 | 60 | 30 | 5.6 |
GZ8 | 335 | 275 | 270 | 210 | 55 | 30 | 6.2 |
GZ9 | 370 | 310 | 275 | 215 | 55 | 30 | 6.8 |
