| 產地 | 浙江 |
|---|---|
| 額定電流 | 40KA/80KA |
| 額定電壓 | 380V |
| 品牌 | WLNLLN/威立 |
| 型號 | WLB2Z-100GFC80 |

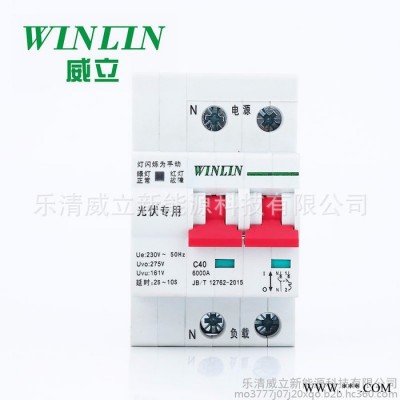

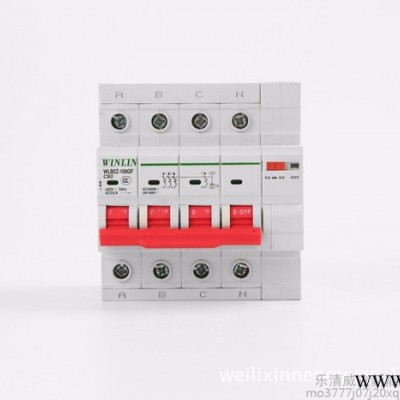

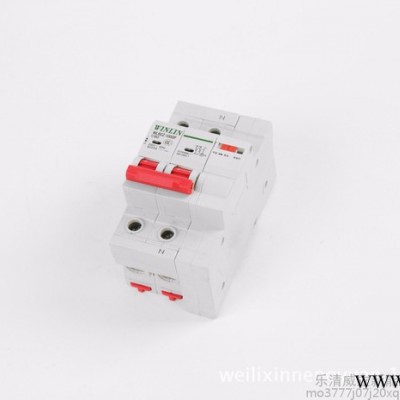

| 一、產品描述 同時對線路起過載和短路保護的作用，也可以配套失壓脫扣器使用達到停電分閘，來電自動合閘的功能。目前，廣泛應用于光伏并網交流配電箱中，以及人員難以接近的場合，維 護人員不能及時到位的場合、無人值守的場合、供電連續性要求較高的場合。
|
| 接線方式： | 3P+N/4P 三相四線制 |
| 1P+N/2P 單相 | |
| 額定工作電壓（Un）： | 3P+N/4P 400V AC / 50Hz |
| 1P+N/2P 230V AC / 50Hz | |
| 過載短路保護 | C型5In～10In、D型10In～14In |
| 斷路器分?jǐn)嗄芰?Icn) | 10KA |
| 不允許合閘絕緣電阻 L/N－PE (rD): | 8 kΩ(30mA) / 2.5 kΩ(100/300/500mA) |
| 允許合閘絕緣電阻 L/N-PE (rDo): | 16 kΩ(30mA) / 5 kΩ(100/300/500mA) |
| 介電強度: | 2500VAC 1分鐘 |
| 耐壓水平 (Uimp): | 4KV |
| 機械壽命： | 6000次，3次/分鐘 |
| 動作時間： | < 1s(不包含延時) |
| 防護等級： | IP20 |
| 工作溫度： | -5℃~40℃ |
| 耐熱性： | 55℃ - 濕度95% |
| 閉鎖故障報警觸點特性： | 1常開,50VDC(200mA) |
| 自動重合： | 自動狀態下，檢測負載端，符合合閘要求延時5s自動重合閘；合閘不成功，檢測負載端，符合合閘要求延時15s第二次重合閘，不成功，檢測負載端，符合合閘要求延時30s第三次重合閘，不成功，進入閉鎖狀態，閉鎖報警觸頭接通發出報警信號。15min后自動解除閉鎖狀態按重合流程循環動作。 （負載端檢測不符合合閘要求或合閘后5S內再次跳閘定義為合閘不成功） |
| 解除閉鎖： | 在排除漏電故障后，直接手動合閘或按遠程合閘按鈕（有遠程控制功能時）合閘，解除閉鎖；或者等待15min后自動解鎖。 |
| 手動/自動操作： | 將【手動/自動】撥到自動模式，用手將斷路器分閘，默認為故障跳閘，將自動重合；按下遠程分閘按鈕時分閘，并進入閉鎖狀態。 |
| 將【手動/自動】撥到手動模式，自動重合及遠程控制功能失效，可以手動分閘或合閘。 | |
| 安全掛鎖： | 分閘狀態時可掛鎖，鎖徑Φ4mm。 |
| 通訊： | 標準RS485通訊接口，符合DL/T《剩余電流動作斷路器通信規約》要求；可實現遠程控制，能遠距離進行分、合閘及查詢運行狀況等智能化管理。 |
