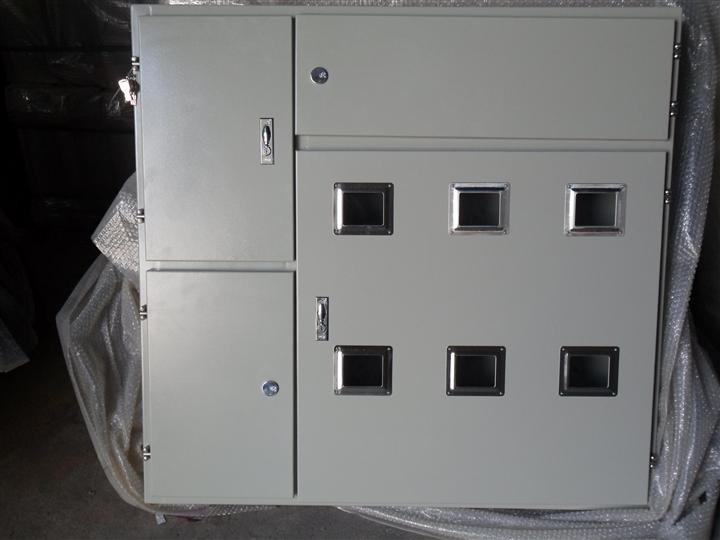

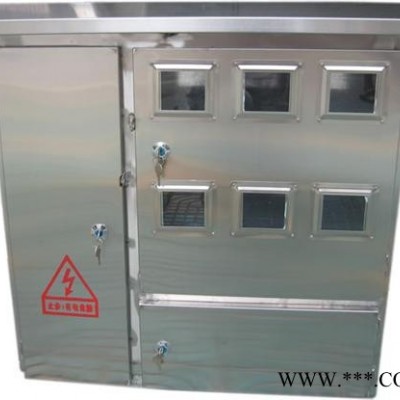

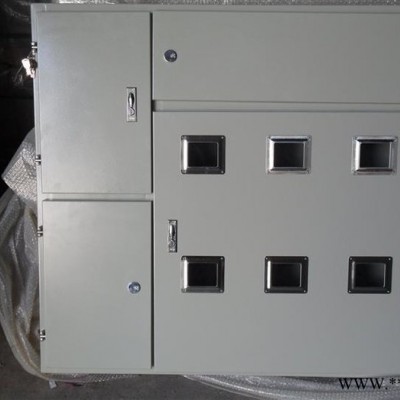

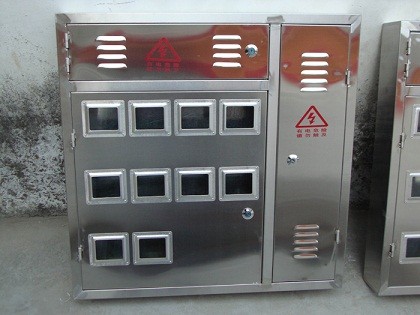

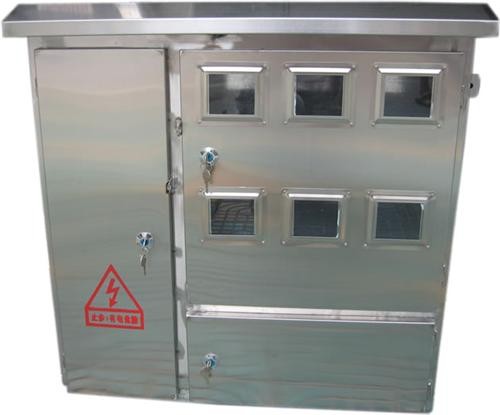

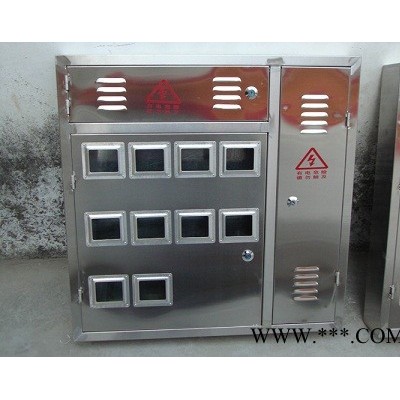

| 產品認證 | CCC |
|---|---|
| 額定電流 | 100A |
| 結構形式 | 掛壁式 |
| 外殼材質 | 不銹鋼 |
| 外形尺寸 | 0*0*0 |
| 殼體防護等級 | ip54 |
| 品牌 | 網聯電氣 |
| 型號 | 配電箱 |
| 加工定制 | 是 |
| 短路關合電流 | 10KA |
| 物料編號 | 201 |
工作原理
配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。
折疊編輯本段結構用途
折疊結構
配電箱和配電柜、配電盤、配電屏等，是集中安裝開關綜合配電箱接線指導綜合配電箱接線指導、儀表等設備的成套裝置。
折疊類別
常用的配電箱有木制和金屬制兩種，因為金屬配電箱防護等級要高一些，所以還是金屬的用的比較多。
折疊用途
配電箱的用途：合理的分配電能，方便對電路的開合操作。有較高的安全防護等級，能直觀的顯示電路的導通狀態。便于管理，當發生電路故障時有利于檢修。電梯配電箱換交流接觸器電梯配電箱換交流接觸器
折疊分類
按結構特征和用途分類：
（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關
柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性
和可靠性要求較低的工礦企業，作變電室集中供電用。
（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低
壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料
制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采
用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式
臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工
藝現場的配電裝置。
（3）抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安
裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜
之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。
每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比
較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性
較高的工礦企業、高層建筑，作為集中控制的配電中心。
（4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級
也不同。它們主要作為工礦企業生產現場的配電裝置。
