產品認證	CCC
額定電流	100A
規格	只
結構形式	掛壁式
外殼材質	鍍鋅鋼板
外形尺寸	0*0*0
殼體防護等級	IP65
品牌	網聯電氣
型號	pz30
加工定制	是
短路關合電流	20KA
物料編號	01

明裝pz30配電箱 暗裝pz30強電箱 pz30照明回路箱 pz30-4 6 10 12 18 20 24
PZ30配電箱，符合GB7251.1及JB/T7121《模數化終端組合電器》等標準。配電箱采用鋼
塑結構的形式，箱體基座采用冷軋鋼板，端蓋采用工程塑料注塑制成的白色或者透明防
護罩。配電箱既有塑料藝術美感，又有鋼結構的堅固，透明罩使開關電器的工作狀態一
目了然。配電箱內的電器元件采用導軌安裝，元件寬度均以9mm為模數。布置緊湊合理
，安裝，拆卸，維修均很方便。用戶可根據需要配置小型斷路器，漏電保護器、浪涌或
者電子限荷器，構成時尚美觀耐用安全的配電箱。
PZ30配電箱是一種安裝終端電器的裝置，它的主要特點是采用電器尺寸模數化、安裝軌
道化、外形藝術化、 使用安全化，在國內外已被廣泛應用。
使用范圍
PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于100A的單相三線或
三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保
護作用的一種成套裝置。可以廣泛應用于高層建筑、賓館、住宅、車站、港口 機場、
醫院、影劇院、大型商業網點和工礦企業等。
網聯配電箱主要結構特點

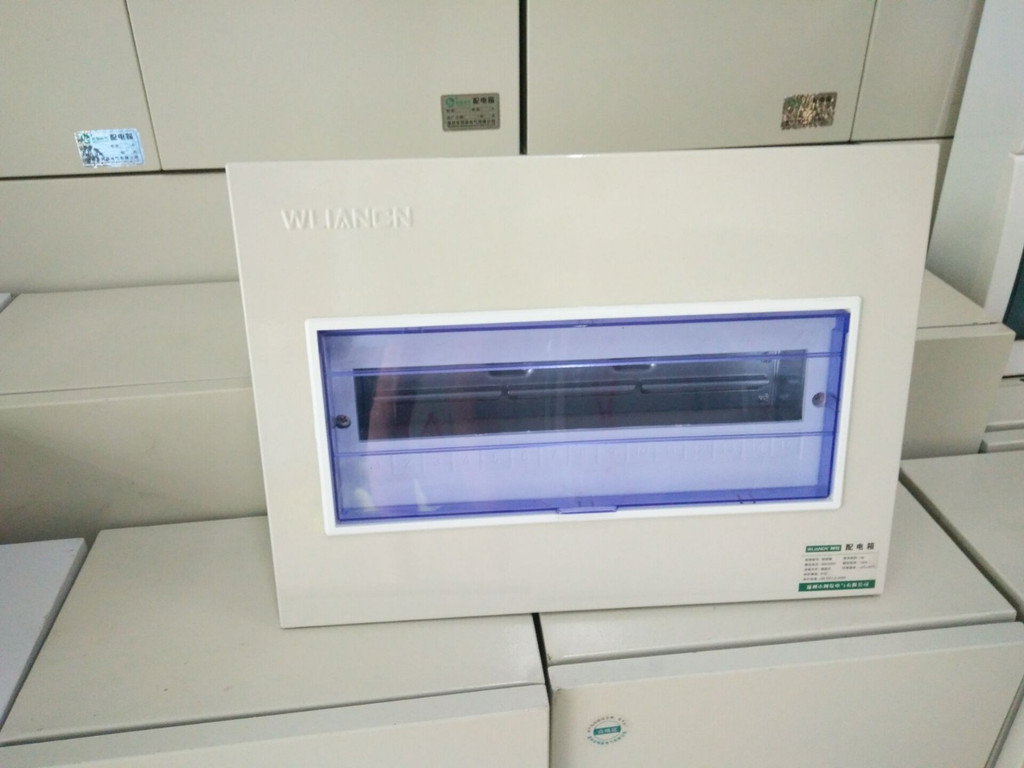

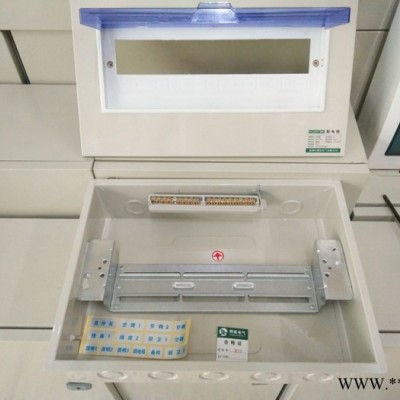

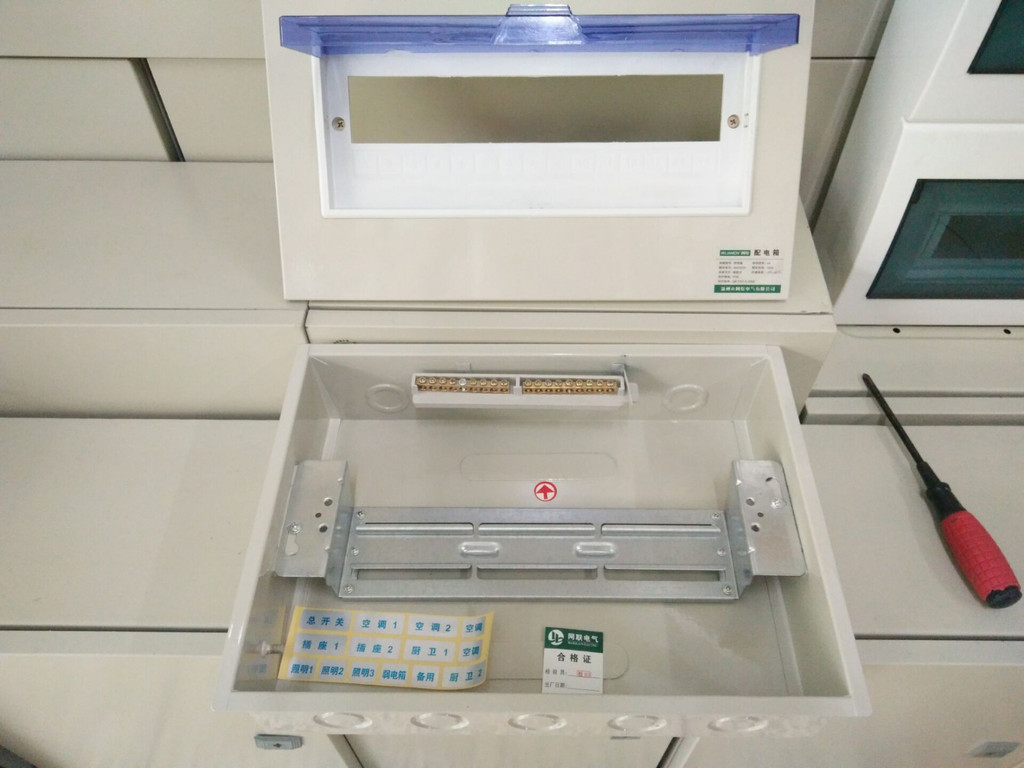

PZ30配電箱主要結構部件有白色或透明面罩、上蓋、箱體、安裝導軌、零排、地排、接
地端子等。 配電箱內裝電器開關元件必須為寬度9MM模數的電器，安裝于頂帽形軌道上
,可根據需要任意組合。箱體可分為明裝、暗裝兩種，客戶可根據實際需要選擇。pz30
強電箱拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開門可
方便地操作，使用安全可靠，箱體上下、左右及背后均設置進出線敲落孔，便于接線。
箱體采用0.8厚**冷軋鋼板，雙折邊工藝，強度更高。表面通過磷化、靜電噴涂技術
處理，防腐性能強，使用壽命長。面板采用不銹鋼門軸，不同于其他品牌的鐵門軸，容
易生銹斷裂。

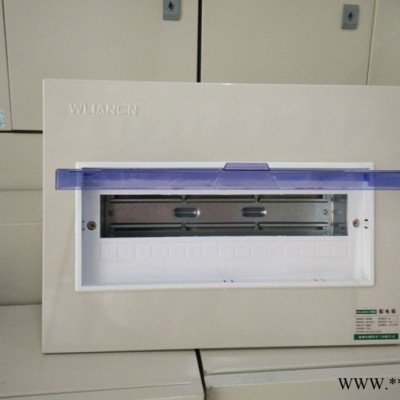

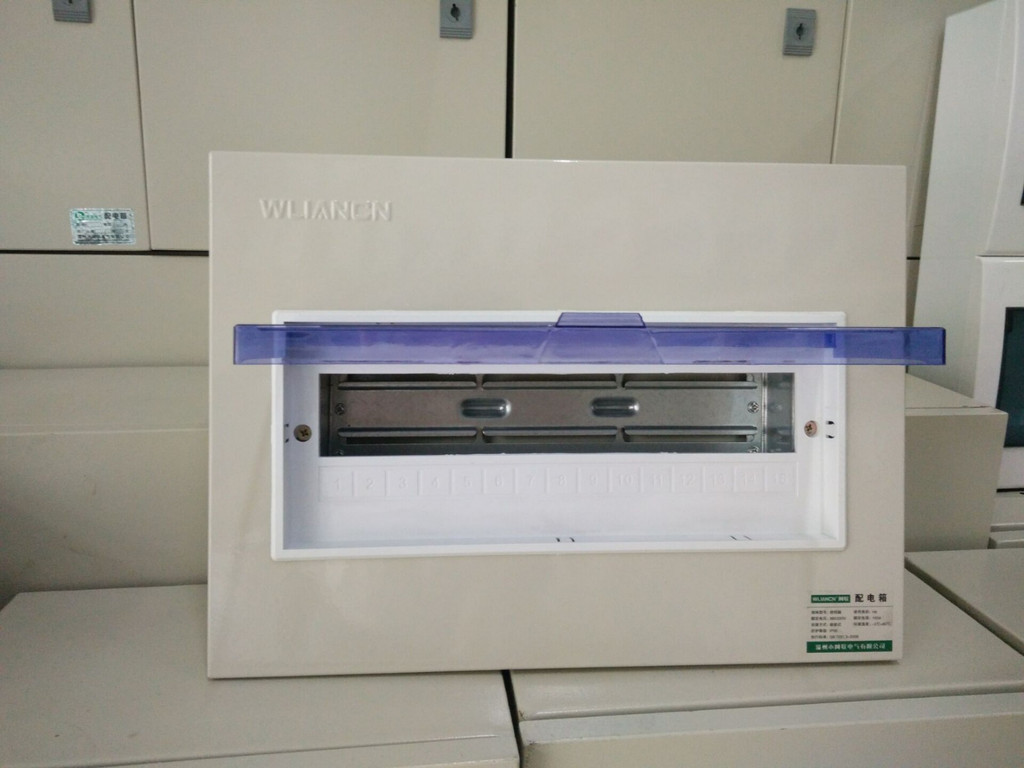

微微起伏的面板設計猶如沙灘上翻騰的細浪，原生塑料的材質，觸感細膩，溫潤如玉，
觸手升溫。清晰的OPEN標志提醒您安全的打開方式，精致小巧的開門口猶如微笑輕啟的
雙唇。門軸的三個固定點形成三足鼎立之勢，面板蓋打開后可固定在半空中，方便操作
。中間的固定點可以防止面板起拱、變形，在多年后依然如新。塑料包頭安裝螺絲，不
外露金屬配件保護您與家人的安全。?？痰幕芈窋?shù)標識與可拆卸的填空件讓您安裝省心

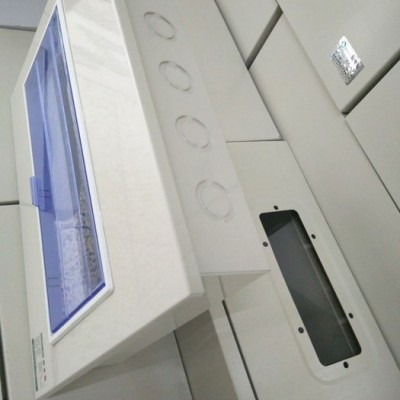

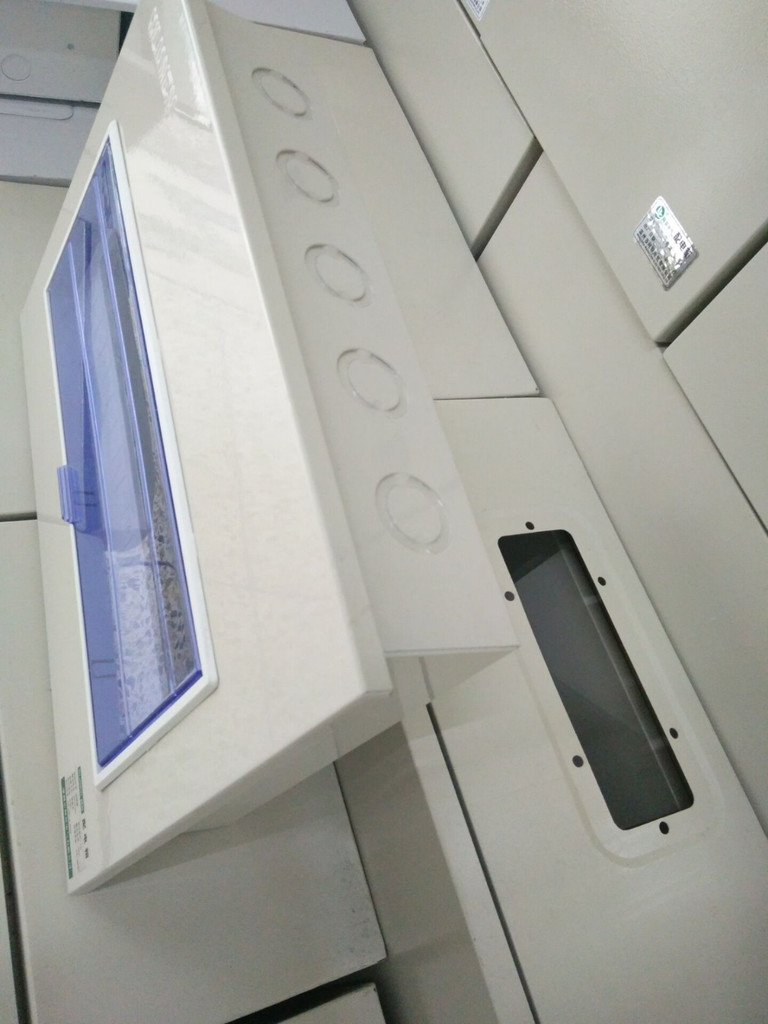

省力，網聯電氣永遠是您身邊的貼心電器專家！全方位的敲落孔，側邊五個敲落孔與底
部兩個條形敲落孔方便線纜管道穿越，另外底部四個小圓孔方便明暗裝通用。側邊位置
還改變了原來敲落孔孔徑大小一致的做工，采用雙圈敲落與單圈敲落孔交錯，便于大尺
寸管道線纜穿越。底箱四個倒鉤設計，將預埋后的底箱牢牢固定在墻體內，保持底箱和
墻面的平整，讓面板安裝后與墻面緊密貼合。導軌支架水平安裝孔可以調節面板與底箱
的配合度，讓整個產品能夠平整**的呈現在大家眼前。
防護
具有防漏電、觸電、短路、過載等多種保護裝置。
進線方式
箱體上下及背面均可設置進線敲落孔，方便接線。
