| 產品認證 | CCC |
|---|---|
| 額定電流 | 150A |
| 規格 | 臺 |
| 結構形式 | 掛壁式 |
| 外殼材質 | 鍍鋅鋼板 |
| 殼體防護等級 | ip44 |
| 品牌 | 網聯電氣 |
| 型號 | 配電箱 |
| 加工定制 | 是 |
| 短路關合電流 | 20KA |
| 物料編號 | 304 |
折疊 功用
等電位聯結端子箱是適用于一般工業與民用建筑物電氣裝置，為了防止間接觸電和防接地系統故障引起的**和火災而做的等電位聯結，可以有效預防建筑物防雷系統故障和電子信息設備過電壓帶來的損壞事故的干擾。
等電位聯接端子箱將建筑物如高層住宅、醫院、泳池等內的鋼筋網，配電盤中的PE線端子、插座、上下水管、暖氣管道，煤氣管道，衛生間的金屬浴盆、浴架、淋浴器扶手、電冰箱、空調、導電地板的金屬網絡將其聯接到各自的等電位聯接端子箱內的端子板上，從而構成各自的等電位體，保護人和設備的安全。
折疊編輯本段分類等電位聯結端子箱分總等電位和局部等電位兩種?？偟入娢宦?lián)結端子箱一般用于配電室內作重復接地用。局部電位聯結端子箱一般用于住戶的帶洗浴設備的衛生間內，用于洗浴設備及相關插座的接地。等電位的含義也**是“將設備等外殼或金屬部分與地線聯結”。
折疊編輯本段規范與原理GB50096—2012《住宅設計規范》6．5．2規定：住宅供電系統應采用TT、TN—C—S或TN—S接地制式，并進行總等電位聯結；衛生間宜作局部等電位聯結。
該規范所指的衛生間是具有洗澡設施的衛生間，又稱濕式衛生間。在規范的條文說明中對此條作如下說明：洗浴時人體皮膚潮濕，阻抗下降，沿金屬管道傳導來的較小電壓即可引起電擊傷亡事故，在衛生間內作“局部等電位聯結”可使衛生間處于同一電位，防止出現危險的接觸電壓。

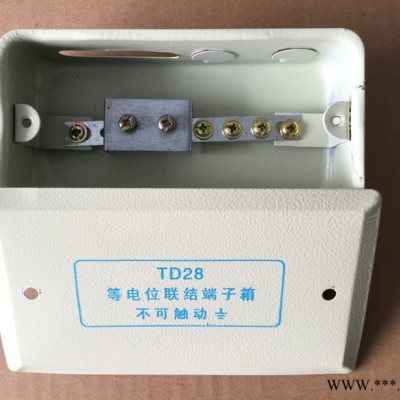

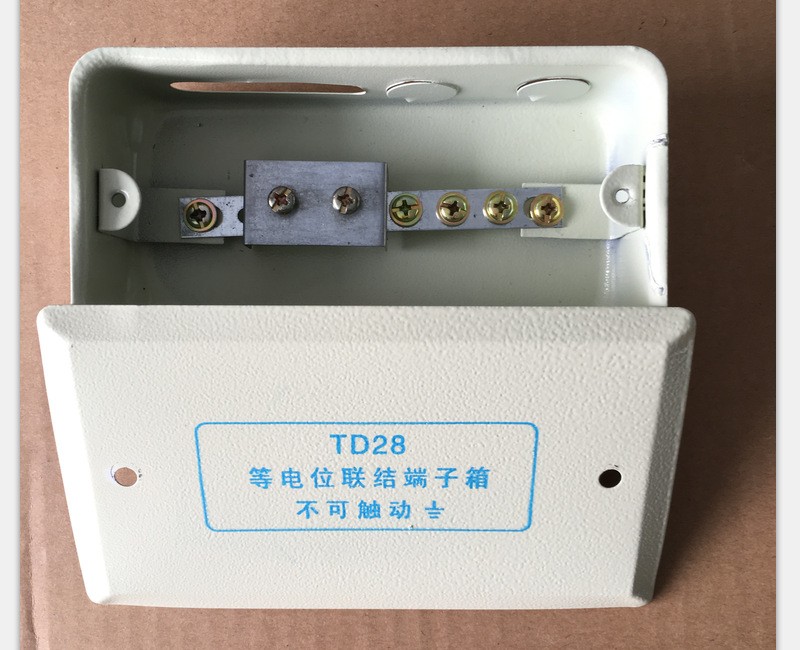

等電位聯結端子箱
人體觸及帶電體時會受到電擊，電擊電流的大小由接觸電壓和人體阻抗所決定。我國對安全電壓作如下規定：在狀況1(干燥或濕潤的區域、干燥的皮膚、高電阻地面)下為50V；狀況2(潮濕的區域、潮濕的皮膚、低電阻地面)下為24V；狀況3指當人浸入水中時，皮膚電阻和水電阻可忽略不計，此時的安全電壓低 IEC未作規定，但在編制說明中提出：“例如不超過12V”。我國亦未作規定，日本則定為2．5V。
在狀況1或狀況2下，人體觸及電源的 N線是沒有危險的．此時的N線和PE線之間的電壓即使超過15V(通?？蛇_10V左右)也沒有危險。但在狀況3的情況下，人觸及N線也存在電擊死亡的可能性。例如某電氣設備的N線碰殼，此時該電氣設備仍能正常工作，因此難以發現N線碰殼。若該電氣設備的外殼與浴室水管相碰，人在浴缸內洗澡，浴缸的排水管處于地電位，進水管和N線的電位相同，兩者的電位差遠大于2．5V，甚至超過12V，此時人坐在浴缸里觸及進水管**有生命危險。如果把衛生間內所有金屬體聯成一體**不存在電位差，從而避免電擊的可能。
衛生間的燈具和電加熱淋浴器等電氣設備的金屬外殼．已可靠接地的情況下，衛生間要不要再作局部等電位聯結?仍要作。因為電氣設備金屬外殼雖然已和PE線作了連接，并通過PE線和接地體連接，但與 PE線相連的金屬外殼的電位不一定是地電位，當PE線中出現漏電電流時，尤其是在設備距接地體較遠的情況下，由于PE線存在電阻，此時外殼的電位可能會出現足以引起傷害的電位，因此存在電擊的危險。當衛生間作了等電位連接后，即使設備外殼的電位遠高于地電位，但由于人體可能觸及到的金屬物體處于相同電位．因此人不會受到電擊。
局部等電位聯結的做法在圖紙中是不畫的，只用文字表示。
折疊編輯本段具體做法在衛生間內將各種金屬管道、結構件(包括混凝土樓板中的鋼筋)以及進入衛生間內的視線，用不小于4mm2的銅芯線，通過等電位聯結端子箱互相連通。 等電位聯結導線在地板或墻內暗敷時要穿塑料管保護，其目的是更換導線方便。等電位聯結范圍內的金屬管道等金屬體與等電位聯結箱內的端子排之間的電阻不應大于5Ω。衛生間內的金屬管道的連接處一般不需加跨接線，若發現導通不良時，應作跨接。當衛生間內的水管是塑料管或包塑金屬管時，等電位跨接線可接在自來水龍頭上；采用金屬水管時，跨接線直接接在水管上。衛生間內的污水管因與進水管之間是不通的，因此污水管也要作等電位聯結，可接在地漏的管子上。
