材質	金屬

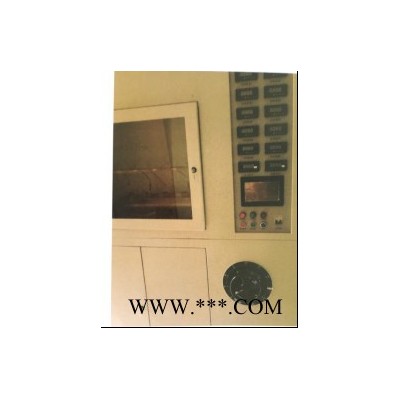

名稱	電氣絕緣材料直流漏電起痕試驗機
品牌	耀能
型號	YNLDQH-010
加工定制	是

一、概述

    漏電起痕測試儀用于檢測電氣絕緣子材料在嚴酷環境下的耐電痕和蝕損情況，設備按照GB/T6553-2014試驗標準設計，適用于對電力電工絕緣材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 65Hz）或直流電壓下，用液體污染物和斜面試樣，通過耐電痕化和蝕損的程度。測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。常用的設備有武漢耀能科技有限公司的YNLDQH010型高電壓交直流漏電起痕試驗機。

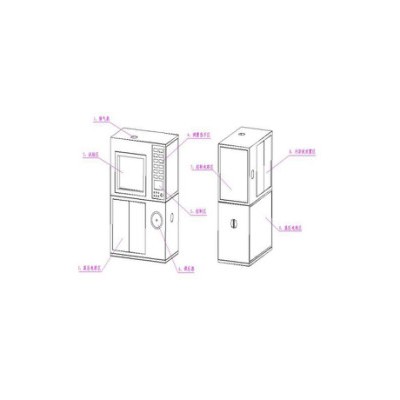

二、設備結構

1-排氣扇：這個排氣扇是為排出試驗箱體內的氣體，試驗過程中會產生大量的氣體，試驗時須及時打開排氣扇排氣。

2-試驗區：試驗區可放置5組試樣，配有可視玻璃窗，可隨時查看試驗情況。

3-高壓電源區：是產生試驗所需的高壓交直流電源，配有高壓變壓器、高壓硅堆、高壓電容、高壓分壓器及高壓放電裝置。

4-測量顯示區：顯示試驗時每路的測量交流或直流電流及電壓。

5-控制區：由控制高壓吸合與斷開按鈕、工作指示燈、報警器、觸控顯示屏組成，詳見控制面板圖（圖2）。

6-調壓器：調節高壓電源的電壓，不可超過**大電壓位。

7-控制電路區：試驗控制電路部分安裝區。

8-污染源放置區：將配置好的污染源加入到玻璃試瓶中，試驗時確保污染液充足。

9- 高壓電阻區：此區安裝了每路的串接高壓電阻。

三、裝備原理 1 試樣：將電工絕緣材料制備成50mm×120mm尺寸厚度為 6mm的試驗樣品，試樣應用合適溶劑（例如，異丙醇〉清洗，去除處理后的殘余物，然后用蒸餾水清洗試驗，試驗表面采用400目的金剛砂紙進行打磨，打磨后對試樣表面進行清洗。 2 電極：所有的電極及配套螺絲均采用不銹鋼材質 3 污染液：采用0.1%的分析純NH4CL和0.02%的異辛基苯氧基聚乙氧基乙醇的非離子型濕潤劑配以蒸餾水或去離子水制備。溶液23度時電阻率為（ 3 . 95 士0.05)Ω ? m 。用尺寸如圖3 所示的厚度為（0.2 士0.02)mm 的八層濾紙夾在上電極與試祥之間，，儲.污染液。污染液加入濾.襯.中，以便在加電.前，在上、下電.之間形成均勻的液流。 4 電氣原理：由于試驗是在高壓下進行，應使安全護欄和安全接地電路組成如下所述。電源頻率為45Hz-65Hz，輸出電壓可調到約6 kV ，并穩定在土5% ，對于每個試樣的額定電流應不小于0. 1 A，優先采用的試驗電壓為 2. 5 kV 、3.5 kV 和4.5 kV。
