使用方法

輕載常拆卸的鍵配合組件

(1)用泰盛清洗劑TS755清洗所有零件，晾干。

(2)用泰盛促進(jìn)劑TS7649噴灑涂膠在表面，晾干。

(3)將泰盛固持膠TS660涂在鍵槽內(nèi)和鍵兩側(cè)。

(4)在與鍵槽相對的軸頸上涂一點TS660，或繞軸頸均勻地隔一段涂一點TS660。

(5)裝配，擦去外溢膠液。

(6)在止動螺釘上涂一點泰盛TS660。

(7)上緊止動螺釘。

(8)5～10分鐘后即可工作。

注：*徑向間隙超過0.5mm則不能用此法。

    *嚴(yán)重磨損鍵槽（滾鍵）的修復(fù)見下一章。

[拆 卸]

(1)用錘子敲擊鍵和皮帶輪。

(2)用常規(guī)方法拉出皮帶輪。

修復(fù)嚴(yán)重?fù)p壞的鍵槽

(1)測定鍵的兩邊間隙。
(2)按間隙選取合適的金屬墊片并整平。
(3)用泰盛清洗劑TS755清洗配合件，晾干。
(4)用泰盛促進(jìn)劑TS7649噴灑配合件，晾干。
(5)將泰盛固持膠TS660涂在鍵槽中。
(6)裝入墊片。

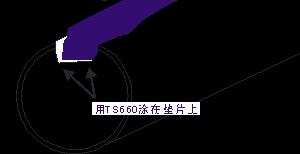

(7)鍵和墊片內(nèi)側(cè)涂泰盛TS660,裝配。
(8)固化30-60分鐘后即可工作。
注：*使用金屬墊片是為了縮小間隙。
*最大間隙超過0.254mm不能用泰盛TS660。
*不用促進(jìn)劑TS7649、間隙?。?.05～0.10mm）并讓其長時間固化（4～24小時）時強(qiáng)度最高。此法僅限于做應(yīng)急性修理！
由于上述損壞的程度相當(dāng)嚴(yán)重，這種方法僅可作為更換新零件之前的一種應(yīng)急手段。

重載荷鍵配合組件

(1)用泰盛清洗劑TS755清洗配合件，晾干。

(2)將泰盛固持膠TS660涂在鍵槽、鍵和軸頸配合部。

(3)裝機(jī)，擦去多余膠液。

(4)將固持膠TS660涂在止動螺釘上。

(5)上緊止動螺釘。

(6)30分鐘后即可工作。

[拆 卸]

(1)用錘子敲擊皮帶輪和鍵。

(2)局部加熱至232℃5分鐘。

(3)趁熱拉出皮帶輪。

嚴(yán)重磨損的軸

(1)測定最小徑向間隙。

(2)按間隙加工襯套，襯套外徑與軸承內(nèi)孔保持滑配合。

(3)用砂布將軸上需涂膠部位打毛。

(4)用泰盛清洗劑TS755清洗配合件，晾干。

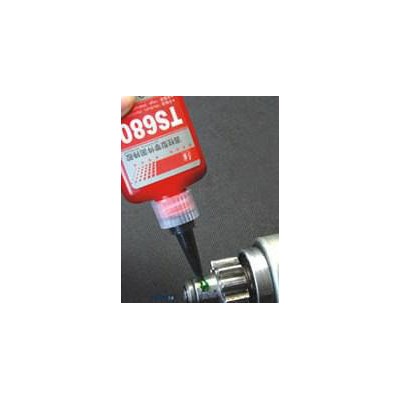

(5)將泰盛固持膠TS680（TS660）均勻涂在軸頸配合處。

(6)裝入襯套。

(7)將泰盛TS660涂在襯套外圓。

(8)裝入軸承。

(9)固化10分鐘-24小時。

注：*使用襯套是為了縮小間隙。

*最大間隙超過0.254mm不宜用TS680。

*不用促進(jìn)劑TS7649、間隙?。?.05～0.10mm）并長時間固化(4～24小時)時強(qiáng)度最高。

滑動配合—重載荷

[新軸裝配]

(1)加工軸，使軸徑與孔徑間隙為0.05mm滑配合。表面粗糙度為Ra3.2～1.6（二次加工）。

(2)用泰盛清洗劑TS755清洗配合件，晾干。

(3)將泰盛固持膠TS660涂在軸徑配合部。

(4)左右轉(zhuǎn)動緩慢裝入軸承。

(5)擦去多余膠液。

(6)固化二小時后工作。

[已磨損的軸]

除按上述步驟進(jìn)行外：

(1)測定徑向間隙。

(2)如果間隙超過0.12mm時必須配用促進(jìn)劑TS7649。

(3)大間隙時需用墊片來找正中心。

(4)間隙大，需要固化時間也長（30-60分鐘）。

(5)徑向間隙超過0.25mm不能用TS660來修復(fù)。

[最高強(qiáng)度]

(1)按上述步驟進(jìn)行，膠種為泰盛固持膠TS680。

(2)固化24小時后工作。

[最高工作溫度]（204℃連續(xù)）

(1)按上述步驟進(jìn)行，膠種換為泰盛固持膠TS620。

[拆卸]

(1)按常規(guī)方法拉出。

(2)如有必要，局部加熱至232℃5分鐘，趁熱拉出。

壓入配合

[標(biāo)準(zhǔn)壓配合件]
(1)用泰盛清洗劑TS755清洗內(nèi)孔與軸頸。
(2)將泰盛固持膠TS609滴涂在軸頸導(dǎo)入口周圍或?qū)雲(yún)^(qū)周圍，形成完整一周。
注：*涂在軸上當(dāng)壓入時會被擠出。
*不能使用泰盛抗咬合劑或相類似產(chǎn)品。
(3)按通常方法壓入，擦凈多余膠液。
(4)不需固化時間，馬上便可工作。
注：TS609粘度低，具有浸潤性。
[臺階軸]
(1)將膠涂在內(nèi)孔。
(2)按上述步驟裝配。

滑配合—輕負(fù)荷

[新件裝配]

(1)找出與軸相配合的軸承。

(2)擴(kuò)大座孔或減少軸承外徑，徑向間隙保證0.05～0.10mm滑配合。

(3)用泰盛清洗劑TS755清洗配合件。

(4)軸承外圈涂幾條泰盛固持膠TS660（如上圖示）。

(5)裝入座孔，不要轉(zhuǎn)動。

(6)擦去多余膠液。

(7)固化五分鐘后工作。

[磨損件裝配]

按上述步驟外：

(1)測定最大徑向間隙。

(2)如果最大間隙超過0.12mm必須配用泰盛促進(jìn)劑TS7649。

(3)大間隙時，需用墊片找正中心。

(4)間隙大，需要固化時間也長（30-60分鐘）。

(5)間隙超過0.25mm時不能用泰盛TS680修復(fù)。

滑配合—重載荷

[新件裝配]

(1)找出與軸配合的軸承。

(2)擴(kuò)大座孔或減少軸承外徑，徑向間隙保證0.05～0.10mm滑配合。

(3)用泰盛清洗劑TS755清洗配合件，晾干。（不配用泰盛促進(jìn)劑TS7649）

(4)用泰盛固持膠TS660涂勻軸承外徑。

(5)邊轉(zhuǎn)動邊將軸承裝入座孔。

(6)擦去多余膠液。

(7)固化二小時后工作。

[磨損件裝配]

除按上述步驟之外：

(1)測定最大徑向間隙。

(2)最大徑向間隙超過0.12mm時應(yīng)使用泰盛促進(jìn)劑TS7649。

(3)大間隙時，需用墊片來找正中心。

(4)間隙大，需要固化時間也長（30-60分鐘）。

(5)間隙超過0.25mm時不能用泰盛TS680修復(fù)。

[拆 卸]

(1)按通用方法拉出。

(2)如有必要，局部加熱至232℃ 5分鐘。

(3)趁熱拉出。

金屬密封件的密封與固持

(1)用泰盛清洗劑TS755清洗座孔及密封件外圈，晾干。

(2)將泰盛螺紋鎖固膠TS242涂在金屬密封件外圓上導(dǎo)入口處。

注：除TS242外其它泰盛膠種都可以用，但要選強(qiáng)度低的，因為正常的間隙和強(qiáng)度僅要求低強(qiáng)度膠種。

(3)按通常方法裝配。

(4)擦去多余膠液。

(5)固化30分鐘后工作。

注：*也用于嚴(yán)重磨損的密封座以防止?jié)B漏和竄動。

*一般不需刮去外圓上原來涂的密封膠。

泰盛固持膠選擇指南

注：*在軟金屬（鋁、青銅等）上，剪切強(qiáng)度比鋼、鐵件要低些。
*間隙大，剪切強(qiáng)度低。
*推薦加工表面粗糙為Ra3.2～1.6。

煙臺開發(fā)區(qū)泰盛精化新材料有限公司坐落于美麗的海濱城市――山東煙臺，公司占地20000㎡ ，公擁有廠房15000㎡ 。是專業(yè)的高科技化工企業(yè)，創(chuàng)建于1999年，專業(yè)從事厭氧膠、瞬干膠、UV膠、硅膠、環(huán)氧膠、修補(bǔ)劑等工程密封膠粘劑及SMT貼片膠、COB邦定膠、環(huán)氧灌封膠等電子密封膠粘劑的研究、開發(fā)與應(yīng)用，致力于解決工業(yè)客戶在生產(chǎn)、維修和應(yīng)用過程中遇到的各種粘接及密封問題。

    產(chǎn)品廣泛應(yīng)用于石油、電子、冶金、液壓及氣動系統(tǒng)、采礦機(jī)械、汽車及工程機(jī)械等工業(yè)部門的螺紋、管路螺紋、平面密封以及圓柱面的膠粘及密封，印刷線路板元器件的貼裝，裸露的集成線路芯片的封裝，并可根據(jù)客戶的需求“量身訂做”。泰盛膠粘劑是一種理想的復(fù)合型“冷焊”修補(bǔ)、密封及鎖固材料，延長了設(shè)備的使用壽命，減少了對配件的消耗及對維修費用的控制，大大提高了服務(wù)的可靠性，保證了設(shè)備正常運(yùn)行。

    泰盛公司擁有一支專業(yè)經(jīng)驗豐富的高水平技術(shù)團(tuán)隊，人性化、科學(xué)化的管理凝聚了業(yè)內(nèi)大批的高級技術(shù)、管理、服務(wù)精英，形成集科研、生產(chǎn)、銷售于一體的現(xiàn)代化企業(yè)體系；信息化、網(wǎng)絡(luò)化、技術(shù)化的信息交流平臺、多元的技術(shù)支持模式和完備的售后服務(wù)體系 。
