| 產地 | 湖北 |
|---|---|
| 額定電壓 | 380V-10000V |
| 額定頻率 | 50HZ |
| 機械壽命 | 20000 |
| 結構形式 | 固定式 |
| 性質 | 新品 |
| 品牌 | 萬征電氣 |
| 質量認證 | ISO9002 |

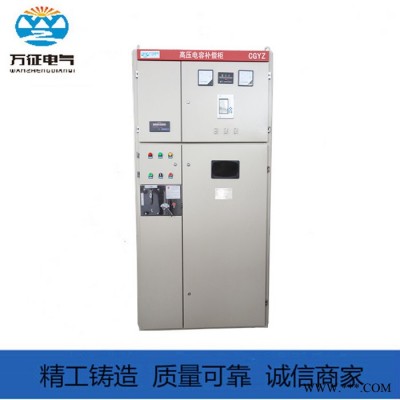

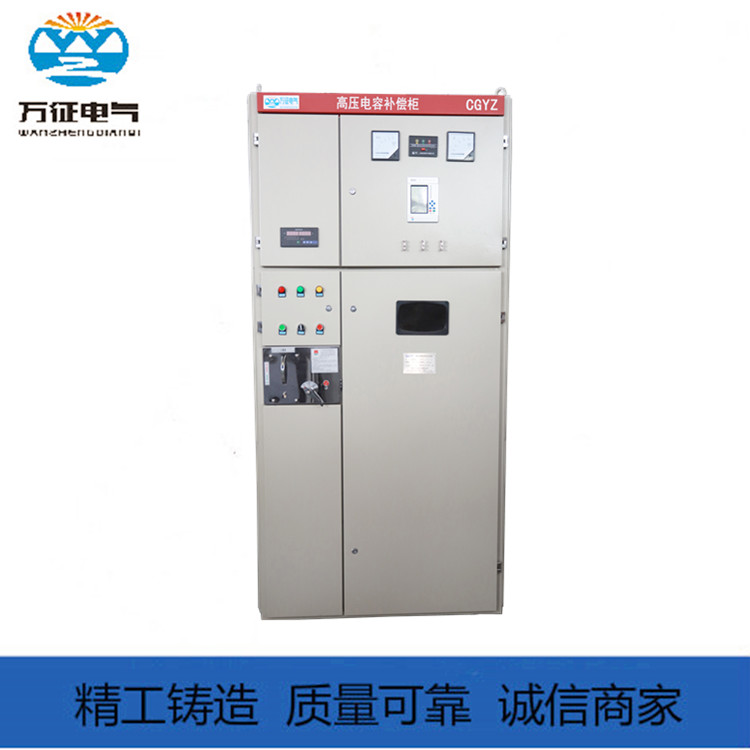

產品概述

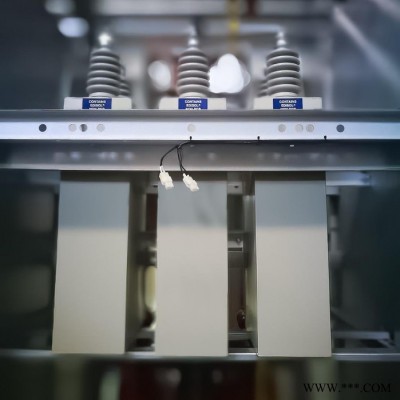

本裝置選用進口或國產**三相高壓電力電容器，對電動機進行無功功率補償，其安裝在電動機機旁，與電動機同步投切，運行免維護，使用方便，有效提高電動機功率因數，降低線路損耗，節約電能，改善供電質量。適用于石化、冶金、礦山、建材、市政等行業的高壓電動機**地?zé)o功補償。
性能特點
u 選用全膜介質高壓電力電容器，電容器采用環保型的高穩定性無毒浸漬劑，具有較高的放電起始電壓，濕度變化小，可靠性高，體積小，重量輕，壽命長；
u 采用高壓噴逐式熔斷器作為短路保護，確保設備安全運行；
u 電容器內置放電元件，可使裝置在脫離電網后，5分鐘內將殘留電壓降至50V以下；

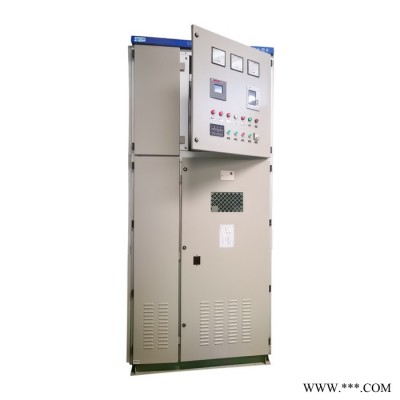

u 裝置配備高壓帶電顯示器、電磁鎖和觀察窗，具有強制閉鎖功能，確保維護人員的安全；
u 隨主機自動投入和切除，無操作部件，使用安全，維護方便；

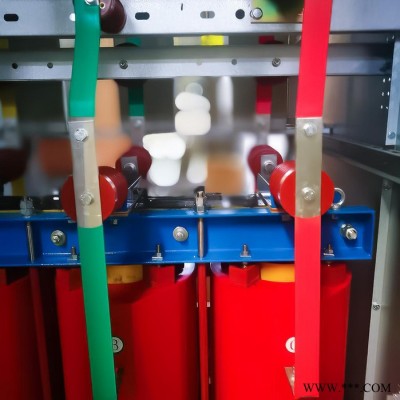

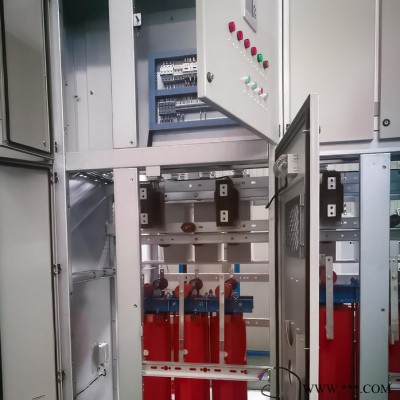

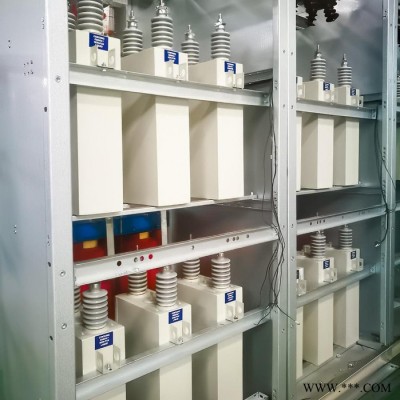

u 裝置由柜體、電容器、電抗器（可選項）組成，與電動機**近接入。
使用環境
環境溫度：—10～+40℃
相對濕度：不超過85%，不凝露
海拔高度：不超過1000m（超過1000m時選用高原型）
安裝地點：垂直傾斜度不超過50，無火災、導電塵埃、腐蝕性氣體及劇烈振動
執行標準
《高壓開關設備和控制設備標準的共用技術要求》 GB/T11022-2011
《高壓無功**地補償裝置》 JB/T10557-2006
技術規格
| 型 號 | 額定容量（kVar） | 外形尺寸 | 備 注 | ||
| W | D | H | |||
| CGYZ-75/□ | 75 | 1100 | 900 | 2000 |
|
| CGYZ-150/□ | 150 | 1100 | 900 | 2000 | 標準配置 |
| CGYZ-250/□ | 250 | 1100 | 900 | 2200 | 標準配置 |
| CGYZ-350/□ | 350 | 1100 | 900 | 2200 | 標準配置 |
| CGYZ-450/□ | 450 | 1100 | 900 | 2400 | 標準配置 |
| CGYZ-500/□ | 500 | 1100 | 900 | 2400 | 標準配置 |
**地補償裝置因配置不同，柜體尺寸會有較大差異，上表中數據按照我公司標準配置確定，具體設計時根據實際配置要求可能會有調整。
訂貨須知
因諧波會對電容器產生影響，訂購本產品時，請確認電氣系統中是否有諧波或產生諧波的設備及主要諧波成份，不詳時請與本公司技術人員交流；
系統的自然功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數和目標功率因數。不詳時請與本公司技術人員交流；
請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；
請說明環境條件是否有特殊要求。
若有特殊要求，請與我公司協商訂貨。
