| 產地 | 湖北 |
|---|---|
| 電壓 | 380V-10000V |
| 結構形式 | 抽出式 |
| 售后服務 | 一年保修 |
| 殼體防護等級 | 四級 |
| 經營模式 | 自產自銷 |
| 品牌 | 萬征電氣 |
| 型號 | GGD |
| 加工定制 | 是 |
| 質量認證 | ISO9002 |

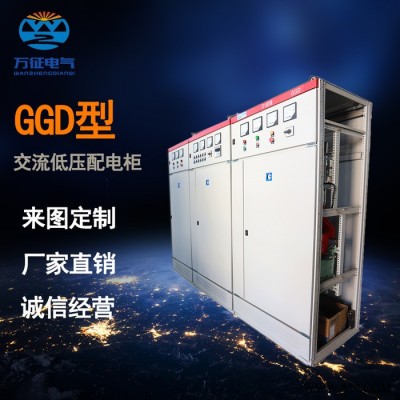

產品概述
GGD型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。
正常工作條件
■周圍空氣溫度不高于+40℃、不低于-5℃并且24h內平均溫度不得高于+35℃。
■周圍空氣相對濕度溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度變化可能會偶然產生凝露的影響。
■戶內安裝使用，使用地點海拔高度不得超過2000M。
■污染等級3。
■設備安裝時與垂直的傾斜度不超過5%。
■設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
■用戶有特殊要求時可與制造廠協商解決。
技術參數
| 型號 | 額定電壓（V） |
|
| 額定短路開斷電流（kA） | 額定短時耐受電流（kA） | 耐受電流（kA） |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1600 | 30 | 30 | 63 |
| B | 1000 | |||||
| C |
| |||||
| GGD3 | 380 | A | 4000 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 1600 |
訂貨須知
訂貨合同包含以下內容：
1、定貨須注明產品名稱、規格型號、數量，提供系統圖、排列圖、平面布置圖等，如有特殊要求須先向本廠說明，從便盡量滿足用戶要求。
2、我方柜體標準顏色為淺駝灰RAL7032，若有特殊要求，請?zhí)峁┥珮?biāo)；
3、一般情況下我方不提供母線橋；
4、本公司可代為客戶設計一、二次系統方案。
