| 產地 | 湖北 |
|---|---|
| 額定電壓 | 3000V-10000V |
| 額定頻率 | 50HZ |
| 機械壽命 | 20000次 |
| 結構形式 | 移開式固定式 |
| 性質 | 新品 |
| 品牌 | 萬征 |
| 質量認證 | ISO9002 |
產品概述

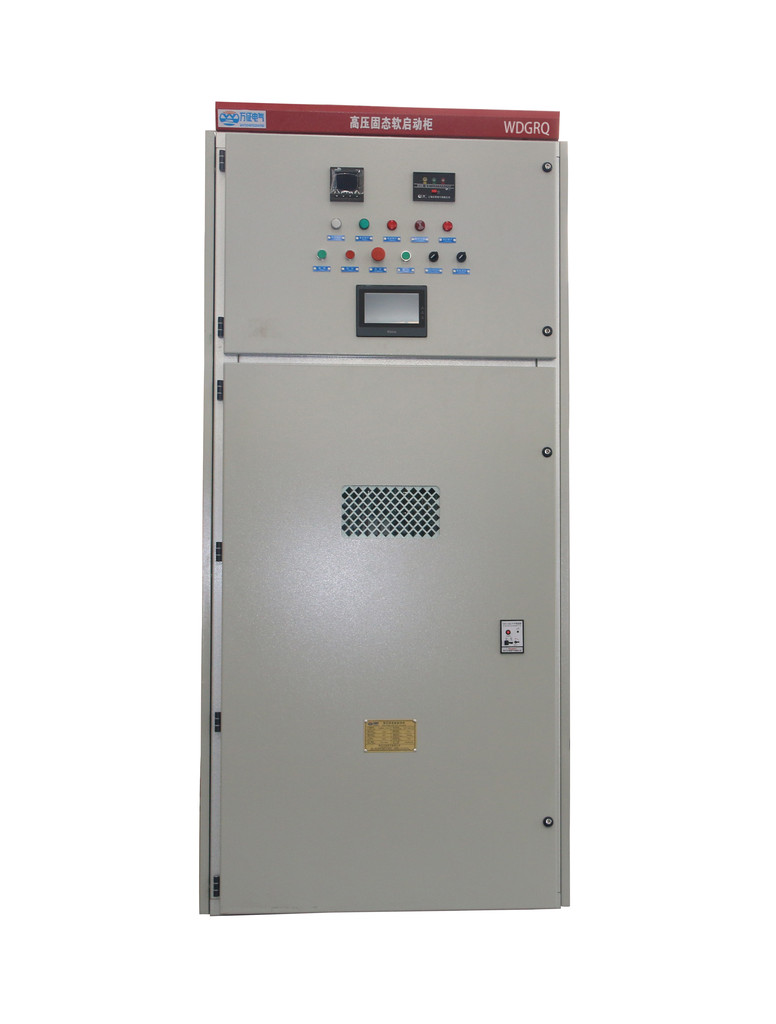

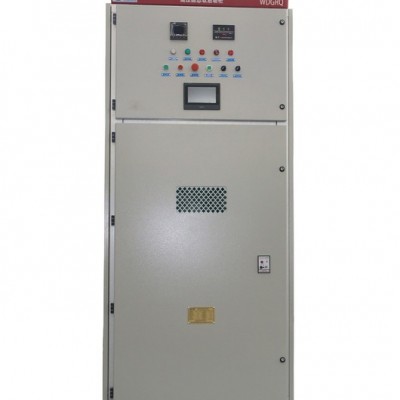

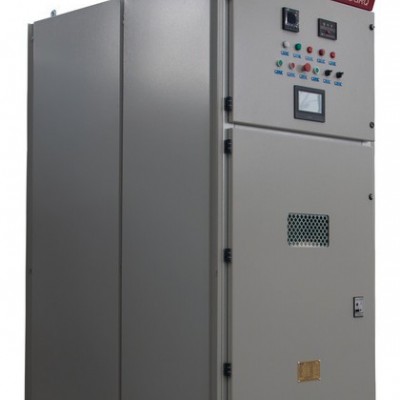

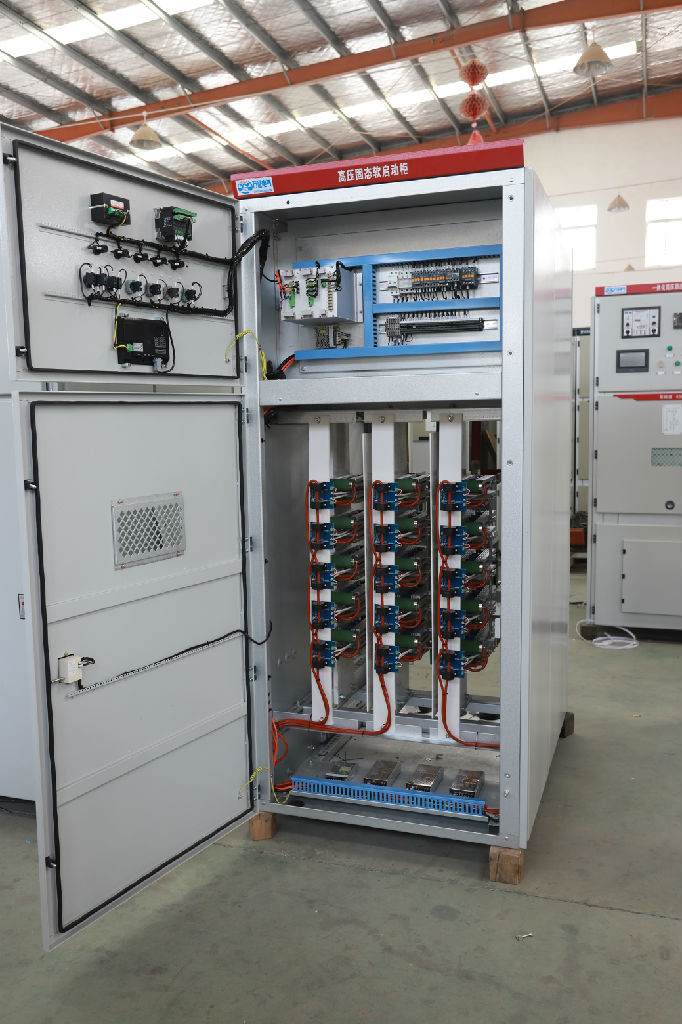

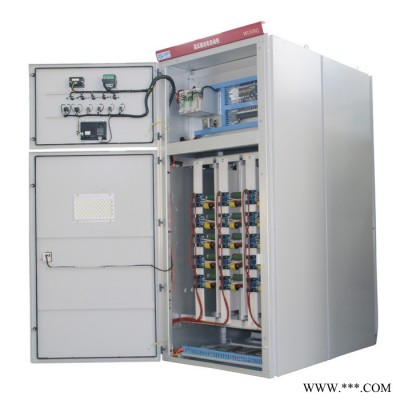

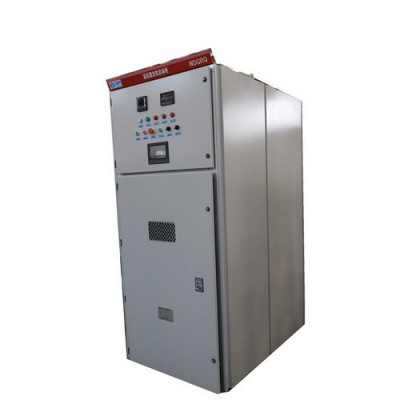

WDGRQ系列高壓固態軟起動器是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，WDGRQ系列高壓固態軟起動器按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到額定轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。
WDGRQ適用于3kV～10kV高壓交流異步或同步電機的軟起動，廣泛應有于鋼鐵、化工、冶金、建材、礦山、水利、市政等行業。
性能特點
適用電壓及功率范圍廣，可以與3kV～10kV/20000kW以為的電機配套使用；
具備軟起動和軟停車功能，全面保證系統的安全起停；
配備觸摸屏及LED顯示器，起動方式、起動時間等參數設置方便快捷；
支持PROFIBUS或MODBUS協議通過接口RS485實現；
體積小、智能化程度高。
產品型號
使用環境
環境溫度：-10℃～ 40℃；
相對濕度：＜85%，不凝露；
海拔高度：＜2000m，2000m以上須特殊設計；
安裝地點：垂直傾斜度不超過5°，無劇烈震動，無腐蝕金屬和破壞絕緣的氣體與塵埃。
執行標準
GB/T11022-2011 高壓開關設備和控制設備的共用技術標準
GB/T3859.1-1993 《半導體變流器基本要求的規定》
GB/T3859.2-1993 《半導體變流器應用導則》
GB/T13422-1992 《半導體電力變流器電氣試驗方法》
技術規格
| 型號 | 電壓等級（kV） | 適配最大功率（kW） | 柜體尺寸（W*D*H）（mm） |
| WDGRQ-400/3 | 3 | 400 | 1000*1500*2300 |
| WDGRQ-600/3 | 3 | 600 | 1000*1500*2300 |
| WDGRQ-800/3 | 3 | 800 | 1000*1500*2300 |
| WDGRQ-1000/3 | 3 | 1000 | 1250*1500*2300 |
| WDGRQ-1500/3 | 3 | 1500 | 1250*1500*2300 |
| WDGRQ-600/6 | 6 | 600 | 1000*1500*2300 |
| WDGRQ-1000/6 | 6 | 1000 | 1000*1500*2300 |
| WDGRQ-2000/6 | 6 | 2000 | 1000*1500*2300 |
| WDGRQ-2500/6 | 6 | 2500 | 1250*1500*2300 |
| WDGRQ-3000/6 | 6 | 3000 | 1250*1500*2300 |
| WDGRQ-600/10 | 10 | 600 | 1000*1500*2300 |
| WDGRQ-1000/10 | 10 | 1000 | 1000*1500*2300 |
| WDGRQ-2000/10 | 10 | 2000 | 1000*1500*2300 |
| WDGRQ-3000/10 | 10 | 3000 | 1250*1500*2300 |
| WDGRQ-4000/10 | 10 | 4000 | 1250*1500*2300 |
| WDGRQ-5000/10 | 10 | 5000 | 1250*1500*2300 |
說明：1）3KV電機功率大于1500kW、6kV電機功率大于3000kW、10kV電機功率大于5000kW時，柜體尺寸需另行設計。
2）高壓軟起動柜內包含旁路接觸器，有其它特殊要求請?zhí)岢觥?
