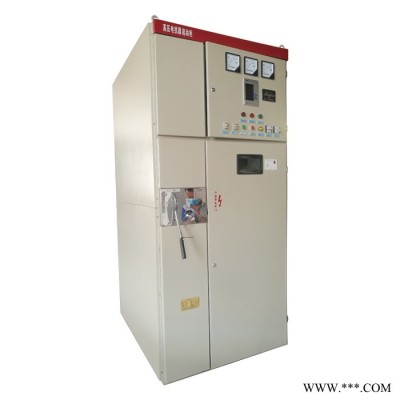

高壓電動機是各工業部門廣泛使用的重要電器設備，而高壓電動機綜合起動柜性能技術水平，直接影響其電機及負載的運行質量。高壓電抗器起動是傳統的降壓起動方式之一，該產品具有簡單可靠、免維護、環境適應性強、成本低等優點，起動電流可控制在3.5Ie左右，一般用于電網容量較大、對起動電流要求不高的場所，適用于220kW-5000kW以內的高壓電機。在高壓晶閘管軟起動、變頻軟起動普及的**，電抗起動起動柜憑借自身優勢，依然贏得了不少用戶的青睞。

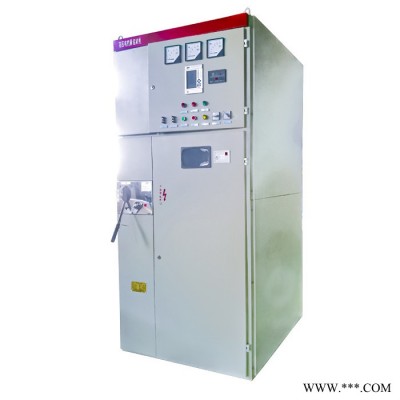

本產品由隔離開關、起動電抗器、真空接觸器、避雷器等器件組成，起動時串電抗器可以有效地降低電機的起動電壓及起動電流，同時交流電動機的起動過程時間很短，一般數秒鐘至一分鐘左右，因此起動后**使用真空接觸器將電抗器切除。

1、產品的整體結構緊湊，安裝尺寸小，占用空間?。?

2、產品的技術條件符合國際標準 IEC288-88 和部頒標準 JB5346-98 等要求，其技術性能達到當代國際同類產品的水平；

3、限制電機啟動電流，實現軟啟動；保護電機平穩運行，延長電機使用壽命，同時串聯電抗器可以抑制高次諧波和限制合閘涌流，防止諧波對電容器造成危害，避免電容器裝置的接入對電網諧波的過度放大和諧振發生。?

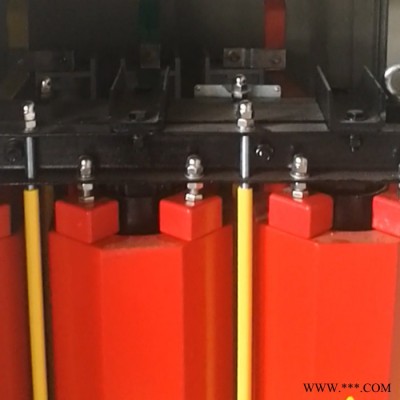

4、串聯電抗器鐵芯采用**低損砂耗**硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。?

5、線圈采用**導線繞制，排列緊密且均勻，外表不包絕緣層，具有很好的美感且有較好的散熱性能?

6、電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

IEC289-88《電抗器》

GB10229-88《電抗器》

JB5346-98《串聯電抗器》

DL-462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

1、適用電機電壓：6kV、10kV同步和異步電機；

2、適用電機功率：220kW-5000kW；

3、起動電流：3-5Ie可調；

4、起動時間：1-60秒可調；

5、連續起動次數：3次或按用戶要求設計。

1、投運前需檢查電抗器線圈及引線連接，有無損壞或松動；

2、檢查所有的堅固螺絲，保證堅固可靠；

3、檢查柜內的器件上面是否有異物；

4、運行前應有壓縮空氣將電抗器線圈、鐵芯及氣道刷干凈；

5、 鐵心絕緣電阻測試：

5.1使電抗器鐵芯暫時脫離上夾件（測量結束后恢復原判），用 500V 兆歐表測量（相對溫度≤85%）鐵芯-夾件及地≥2MΩ；

5.2 測量線圈的絕緣電阻測試（溫度 10℃-40℃，相對溫度≤85%），用 2500V 兆歐表測量繞組對地絕緣電阻，應≥1000MΩ；

5.3 直流電阻的測量

5.4 外施工頻耐壓的試驗，試驗電壓按出廠試驗電壓值的 85%（見產品合格證明書上之記錄），歷時 1 分鐘。見 GB1094.3 中關于重復絕緣試驗的規定。

對裝有溫控器附件的電抗器進行工頻耐壓試驗時，試驗前應將溫控器的所有接插件拔下，以免感應電壓使溫近代器遭受損壞，試驗完畢，須將電抗器線圈中儲存的電荷放電后，再將拔下的插頭插回，并檢查正確無誤。

1、對電抗器進行維護時，應遵守安全規程，必須把電抗起動器與高低壓電網斷開；

2、電抗起動器的維護工作主要是除塵，尤其是除掉氣道中間的灰塵污垢，以防阻礙冷卻的效果和降低絕緣性能。操作人員可按下列順序進行維護；

2.1 對電抗線圈、引線及溫控裝置、風機進行全面的外觀檢查；

2.2 可用吸塵器、干燥的壓縮空氣進行除塵。絕緣子、端子板及其它絕緣零件的表面，應用干布擦凈；

2.3 按常規測量絕緣電阻，并記錄數值；

2.4 檢查電力線路的聯結是否緊固，避免因接頭松馳而引起的導體過熱而發生事故；

1、 海拔高度不超過1000m；

2、周圍介質溫度不高于＋40℃、不低于 －15℃；

3、 沒有導電塵埃及足以腐蝕金屬、破壞絕緣的氣體場所；

4、不能在危險場所使用；

5、相對濕度不大于90％（溫度為＋25℃時）；

6、沒有劇烈振動，垂直傾斜度不超過5°的場所；

7、沒有雨雪侵襲的地方。
