| 應用范圍 | 固態 |
|---|---|
| 產品系列 | TSR |
| 觸點負載 | 大功率 |
| 觸點形式 | 轉換型 |
| 額定電流 | 480V |
| 額定電壓 | AC380 |
| 防護特征 | 防塵罩式 |
| 電流性質 | 交流 |
| 外形尺寸 | 小型 |
| 品牌 | 進口 |
| 型號 | TSR-1A10Z3 TSR-1A25Z3 JSR-1A40Z3 |
德國進口固態繼電器交流控制交流380V
交流控制交流380V
輸出(OUTPUT) | 適用型號 | TSR-1A10Z3 | TSR-1A10R3 | TSR-1A25Z3 | TSR-1A25R3 | TSR-1A40Z3 | TSR-1A40R3 |
負載電流 | 10A | 10A | 25A | 25A | 40A | 40A | |
負載使用電壓 | 90~380VAC | ||||||
蜂值電壓 | 600VAC(非反復) | ||||||
投入電流 | 125A | 260A | 315A | ||||
泄露電流 | 10mA以下 | 15mA以下 | |||||
最小工作電流 | 0.5A | 1A | |||||
電壓降 | 1.3V | 1.6V | 1.8V | ||||
使用頻率 | 25-60Hz | ||||||
響應速度 | 負載電源的1/2 Cycle+1ms以下 | 1ms以下 | 負載電源的1/2 Cycle+1ms以下 | 1ms以下 | 負載電源的1/2 Cycle+1ms以下 | 1ms以下 | |
輸入(INPUT) | 電源電壓 | 100~240VAC | |||||
使用電壓范圍 | 90~240VAC | ||||||
阻抗 | 40KΩ | ||||||
工作電壓 | 75VAC以下 | ||||||
復位電壓 | 40VAC以下 | ||||||
輸入電流 | 10mA±4 mA：240VAC | ||||||
通用(COMMON) | 耐壓 | 2500VAC(50Hz一分鐘) | |||||
絕緣電阻 | 500VDC100MΩ(輸入和輸出及外殼之間) | ||||||
抗震 | 10-50Hz.振幅:1.5mm X、Y、Z方向各2小時 | ||||||
抗沖擊 | 100m/s2（約100G）X、Y、Z方向各3次 | ||||||
放置環境溫度 | -30~+100℃ | ||||||
使用環境溫度 | -30~+80℃ | ||||||
使用環境濕度 | 45~85%RH | ||||||
重量 | 約110g | ||||||
T S R 1 D 40 Z 2
①②③④⑤⑥
①交流負載式固態繼電器
②負載電源：?jiǎn)蜗?/p>
③輸入電源
D：直流4-32V DC
A：交流90-264V AC
④負載電流
10：10A
25：25A
40：40A
⑤觸發功能
Z：零點觸發功能Zero Cross
R：隨機觸發功能Random
⑥負載電壓
2：240V AC
3：380V AC
4：480V AC

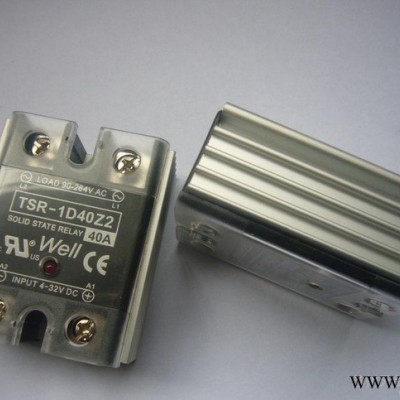

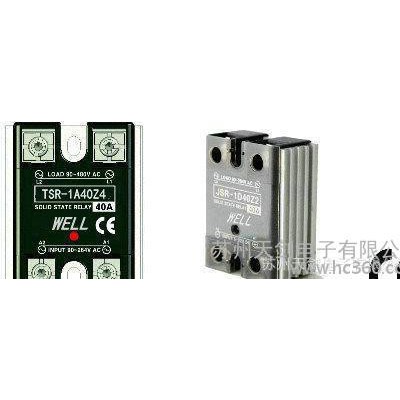

型號有：TSR-1D10Z2 TSR-1D25Z2 TSR-1D40Z2 TSR-1A10Z2 TSR-1A25Z2 TSR-1A40Z2
TSR-1D10Z3 TSR-1D25Z3 TSR-1D40Z3 TSR-1A10Z3 TSR-1A25Z3 TSR-1A40Z3
TSR-1D40Z4 TSR-1D25Z4 TSR-1D40Z4 TSR-1A10Z4 TSR-1A25Z4 TSR-1A40Z4
獨特的外觀；高信賴性原材料使用；內置CR SNUBBER,TNR；側面自帶散熱片部分使散熱效果得到很大提升。過零型輸出
本公司特價銷售
