| 用途 | 減壓起動 |
|---|---|
| 額定電流 | 63 |
| 額定電壓 | 380 |
| 適用電機 | 礦山 泵站 風機 破碎機 攪拌機 |
| 產品認證 | 3C ISO9001 |
| 品牌 | 上海微騰 |
| 型號 | XJR-30kW |
明星引言: 新突破！國內唯一不需要旁路的軟起動柜。
產品概述

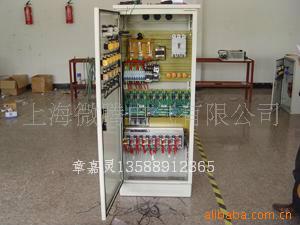

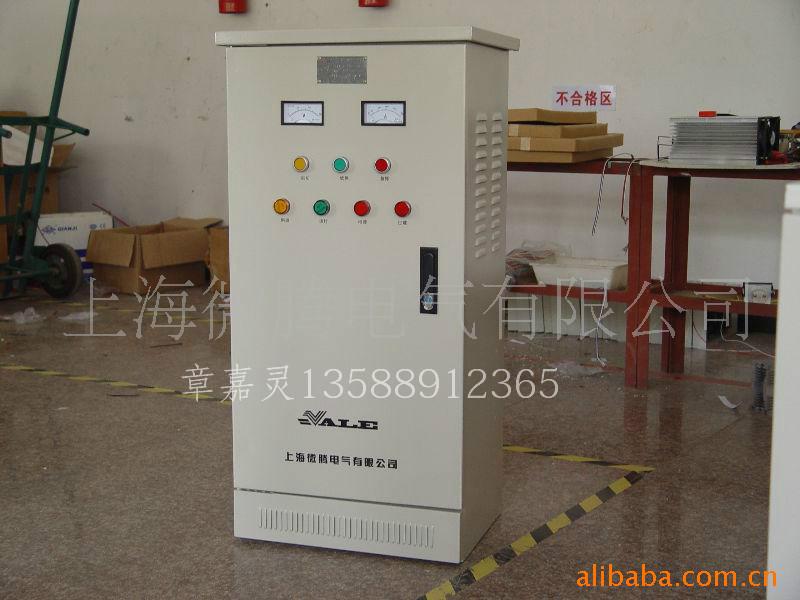

XJR系列電機軟起動柜系我公司自主研發的新產品，是國內唯一不需要旁路接觸器的軟起動柜產品，本系列產品擺脫外置旁路接線帶來的許多成本，是軟起動應用向經濟性、實用性、便利性的新突破，是軟起動應用走向普及的典范。
XJR列產品適用于三相交流異步電機（鼠籠式電機）的起動控制和保護，產品規格有15kW~800 kW，可滿足三相380V電動機的頻繁起動，適應海拔高度達到2200米的地區。
產品的性能及特點
1、 由于不用旁路接觸器，起動柜的維護成本特別低；
2、 可適應煙、灰、塵、沙等惡劣環境下的可靠運行；
3、 起動數據的調節只需用“起子”調節電位器，新老工程師都能應用自如；
4、 本柜的重量只有自藕柜的三分之一，體積只有自藕柜的二分之一；
5、 本柜保護性能齊全，性能可靠，使用壽命長，使用經濟效益高；
選用軟起動柜的優點
1、 三相交流異步電機的轉矩和電流特性
三相交流異步電機以其結實耐用、簡單的結構形式和免維護的優點，應用廣泛。但是三相交流異步電機具有很高的直接起動電流，一般為電機額定電流的6-8倍。同時電機起動轉矩和堵轉轉矩通常在額定轉矩2-4倍之間，對于機器設備而言，這就意味按額定轉矩選擇電機的機器設備在起動時要忍受很高的機械負荷。由此可知電機直接起動過程有三個缺點：
a、機器設備的機械系統所承受的負荷較大；
b、設備磨損和維護所產生的費用較高；
c、供電網絡的設計規格必須適應起動過程中的這種較高的負荷。
2、XJR軟起柜的工作方式

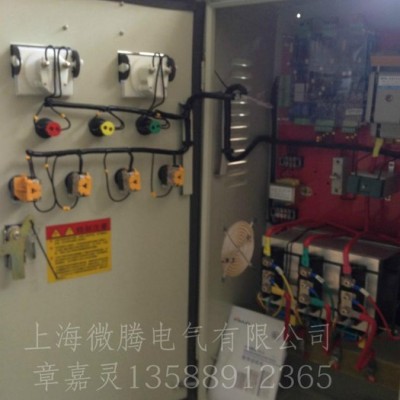

XJR軟起動柜在每一相中均擁有兩個反并聯接法的晶閘管，其中之一用于正半周，另一只用于負半周。借助相位控制，在可選的起動時間范圍內，利用不同的調節方法將電機電壓的有效值從150~250V電壓升高到380V。電機電流與施加在電機上的電壓成正比變化。因此電會以施加在電機上的電壓的系數減少。電機轉矩與施加在電機上的電壓為二次方關系。因此，起動轉矩會與施加在電機上的電壓呈二次方半系減小。
XJR-22kW軟起動柜的性能指標
符合標準 | GB14048.6-2008 |
三相電源電壓 | 380V±15% |
頻率 | 50Hz |
最大工作電流 | 49A |
起動電流調控 | 電機的起動電流在73.5A-175A范圍內調整,限制在185A起動電流極限內 |
起動次數 | 12次/小時，符合GB14048.6、AC-53b |
保護 | 1、斷相保護功能：當三相中任一相出現斷路時，保護動作時間<1min |
| 2、三相不平衡保護：當三相不平衡度K1或K2>10%，保護動作時間<10min |
| 3、堵轉保護：電機堵轉時，保護器延時（±1）s動作 |
| 4、過壓保護：電源電壓Ue>110%時，保護動作時間<1s |
| 5、欠壓保護：電源電壓（60%-75%）Ue時，保護壓動作時間<60s |
| 6、復位功能：手動瞬時復位 |
| 7、熱積累保護功能：當電機負載過載倍數較大時，保護器能進行熱積累計算保護 |
| 8、熱保護：當軟起動柜自身超溫時，軟起動自行關斷。 |
XJR-22kW軟起動柜的技術條件和技術規格
型號 |
Imax | 正常起動 | 重載起動 | 超重載起動 | |||
脫扣等級10 | 脫扣等級20 | 脫扣等級30 | |||||
電流 | 功率 | 電流 | 功率 | 電流 | 功率 | ||
XJR-22 | 185 | 48．4 | 22 | 40．7 | 18．5 | 33 | 15 |
XJR-22kW軟起動柜的規格尺寸
型號 | 功率kW | 額定電流（A） | 長cm | 寬cm | 高cm | 重量 |
XJR-22 | 22 | 48．4 | 400 | 250 | 800 | 28 |
